LED nie świeci dlatego, że po prostu „dostaje prąd”, tylko dlatego, że w jego wnętrzu zachodzi kontrolowana rekombinacja nośników ładunku w półprzewodniku. Sama budowa diody LED nie jest skomplikowana, ale jej szczegóły mają znaczenie: od materiału chipu zależy barwa, od obudowy kąt świecenia, a od sposobu zasilania trwałość całej instalacji. W tym tekście rozbieram temat od środka, a potem pokazuję, co ta sama technologia oznacza w praktyce dla taśm LED w domu.
Najkrótsza droga do zrozumienia LED-ów
- Rdzeniem diody jest chip półprzewodnikowy, a nie sama plastikowa obudowa.
- Światło powstaje w złączu p-n, gdy elektrony i dziury rekombinują.
- Kolor LED-a zależy od materiału półprzewodnika i szerokości przerwy energetycznej.
- W taśmach LED diody pracują w segmentach z ograniczeniem prądu, zwykle przez rezystor lub układ sterujący.
- Przy dłuższych odcinkach liczą się spadki napięcia, chłodzenie i zapas mocy zasilacza.
Co kryje się wewnątrz diody LED
Najprościej patrzę na LED jak na mały układ optyczno-elektroniczny, a nie „kropkę świecącą z plastiku”. W środku znajduje się chip półprzewodnikowy, zwykle osadzony na podłożu lub odbłyśniku, połączony cienkimi drucikami bondingowymi i zamknięty w obudowie, która chroni strukturę oraz kształtuje wiązkę światła. W praktyce to właśnie te elementy decydują o trwałości, kącie świecenia i odprowadzaniu ciepła.
| Element | Rola | Co to daje w praktyce |
|---|---|---|
| Chip półprzewodnikowy | Generuje światło | To on odpowiada za barwę i sprawność LED-a |
| Odbłyśnik lub podłoże | Stabilizuje montaż i odbija część światła | Poprawia wykorzystanie emisji i ułatwia konstrukcję |
| Druciki bondingowe | Łączą chip z wyprowadzeniami | Umożliwiają przepływ prądu do aktywnej struktury |
| Obudowa i soczewka | Chronią i modelują strumień świetlny | Wpływają na kąt świecenia i odporność mechaniczną |
| Luminofor | Przekształca część światła w biel | Kluczowy w białych LED-ach stosowanych w oświetleniu domowym |
W małych diodach wskaźnikowych obudowa bywa lekka i prosta, ale w mocniejszych LED-ach sam układ nośny jest już nastawiony na odprowadzanie ciepła. To ważne, bo im lepiej ciepło ucieka z chipu, tym wolniej spada jasność i tym dłużej dioda zachowuje stabilne parametry. Gdy konstrukcja jest już jasna, naturalnym krokiem jest sam proces świecenia.
Jak półprzewodnik zamienia prąd w światło
LED świeci tylko wtedy, gdy pracuje w kierunku przewodzenia. W tym momencie elektrony z obszaru n i dziury z obszaru p spotykają się na złączu p-n, a ich rekombinacja uwalnia energię w postaci fotonów. To nie jest przypadkowy efekt uboczny, tylko dokładnie zaprojektowane zjawisko elektroluminescencji.
- Na anodę podaje się dodatni potencjał, a katoda znajduje się po stronie niższego potencjału.
- Bariera na złączu maleje, więc nośniki ładunku zaczynają łatwiej przepływać.
- Elektrony i dziury łączą się w aktywnym obszarze chipu.
- Różnica energii zamienia się w światło, a nie w samą temperaturę.
- Przy polaryzacji wstecznej dioda praktycznie nie przewodzi, więc nie świeci.
W krzemowych diodach prostowniczych taki mechanizm nie daje światła widzialnego, bo energia zwykle kończy jako ciepło. W LED-ach wszystko zależy od materiału i przerwy energetycznej, dlatego jedne diody świecą na czerwono, inne na niebiesko, a jeszcze inne dają biel. Dla praktyki ważne jest też to, że LED nie lubi niekontrolowanego prądu, więc sama informacja o napięciu nigdy nie wystarcza. Kiedy to rozumiem, łatwiej przejść do pytania, skąd bierze się kolor.
Dlaczego kolor i barwa zależą od materiału
Kolor LED-a nie jest przypadkowy. O długości fali decyduje materiał półprzewodnika i szerokość przerwy energetycznej, czyli energii potrzebnej do tego, by nośniki mogły się połączyć i oddać energię w postaci fotonu. Im większa energia przejścia, tym krótsza fala i bardziej „zimny” koniec widma.
| Kolor | Typowy materiał | Orientacyjne napięcie przewodzenia | Praktyczny komentarz |
|---|---|---|---|
| Czerwony, pomarańczowy, żółty | AlGaInP | 1,8-2,2 V | Niższy spadek napięcia, wygodny do prostych układów i wskaźników |
| Zielony, niebieski | InGaN / GaN | 2,8-3,5 V | Wyższe napięcie przewodzenia, częste w nowoczesnym oświetleniu i RGB |
| Biały | Niebieski chip z luminoforem | 2,8-3,4 V | Najczęstsze rozwiązanie w lampach i taśmach do domu |
W białych diodach najczęściej źródłem jest niebieski chip pokryty luminoforem, który zamienia część światła na szersze widmo. To dlatego „biała” dioda w rzeczywistości nie świeci jednym kolorem, tylko miesza kilka składowych w sposób wygodny dla oka. Jeśli zależy mi na naturalnym wyglądzie wnętrza, patrzę nie tylko na temperaturę barwową, ale też na CRI, czyli współczynnik oddawania barw. W domu sensownym minimum jest zwykle 80, a w kuchni, przy blacie lub w garderobie wyraźnie lepiej sprawdza się 90+. To przejście od materiału do barwy ma znaczenie także w taśmach, bo tam każda sekcja działa według tych samych zasad.
Jak ta sama zasada działa w taśmach LED

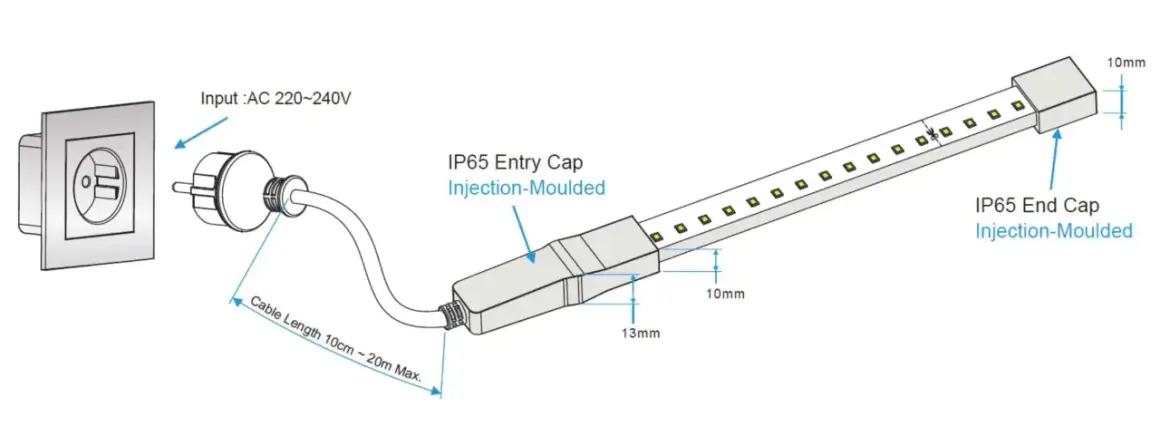

Taśma LED to po prostu wiele małych źródeł światła zamkniętych na elastycznej płytce PCB, czyli płytce drukowanej. Różnica względem pojedynczej diody polega głównie na organizacji pracy: diody są łączone w segmenty, a każdy segment dostaje ograniczenie prądu i odpowiednie napięcie zasilania. W praktyce właśnie tutaj widać, jak ważna jest konstrukcja całego układu, a nie tylko sam chip.
| Rozwiązanie | Co to daje | Kiedy ma sens |
|---|---|---|
| 2835 SMD | Mała obudowa, dobra efektywność i równomierne światło w bieli | Pod szafki, półki, liniowe oświetlenie dekoracyjne |
| 5050 SMD | Większy układ, często RGB lub wyższa moc | Sceny kolorowe, mocne akcenty, taśmy dekoracyjne |
| COB | Prawie ciągła linia światła, bez wyraźnych punktów | Miejsca, gdzie liczy się estetyka i jednolitość świecenia |
| 12 V segment klasyczny | Zwykle 3 diody w szeregu i rezystor | Krótsze instalacje i prostszy montaż |
| 24 V segment klasyczny | Dłuższy odcinek roboczy i mniejsze spadki napięcia | Dłuższe przebiegi, lepsza stabilność jasności |
Najczęstsze błędy przy zasilaniu i montażu
Tu najłatwiej stracić zarówno jasność, jak i żywotność LED-ów. Ja zwykle zwracam uwagę na pięć rzeczy, bo właśnie one powodują większość problemów w domowych instalacjach.
- Zasilanie napięciem wyższym niż przewidziane - LED nie wybacza nadmiaru, a nawet niewielkie przekroczenie skraca życie układu.
- Brak ograniczenia prądu - w pojedynczej diodzie rezystor albo driver są warunkiem pracy, nie opcją.
- Zbyt długie odcinki bez zasilania z obu stron - pojawia się spadek napięcia i koniec taśmy świeci słabiej.
- Słabe chłodzenie - przy mocnych taśmach temperatura robi większą różnicę niż marketingowe liczby na opakowaniu.
- Cięcie w złym miejscu - segmenty rozdziela się wyłącznie w punktach oznaczonych przez producenta.
W taśmach adresowalnych dochodzi jeszcze pomylenie kierunku danych albo podanie napięcia niezgodnego z kontrolerem. To drobiazg tylko z pozoru, bo potem użytkownik widzi migotanie, dziwne kolory albo całkowity brak reakcji. Jeśli instalacja ma działać bez nerwowych niespodzianek, zostawiam też 20-30% zapasu mocy w zasilaczu. Dzięki temu układ mniej się grzeje i ma większą szansę pracować stabilnie przez lata. Kiedy te punkty są odhaczone, wybór odpowiedniego LED-a staje się znacznie prostszy niż sugerują katalogi.
Na co patrzę, gdy wybieram LED do domu i taśmy do zabudowy
Jeśli potrzebuję prostego wskaźnika, wybieram małą diodę z odpowiednim kolorem i rezystorem. Jeśli planuję oświetlenie podszafkowe, półki albo zabudowę sufitową, zwykle stawiam na taśmę 24 V, bo lepiej znosi dłuższe odcinki i łatwiej układa się ją bez spadku jasności na końcu. Właśnie tutaj praktyka wygrywa z samą specyfikacją.
- Do dekoracji i krótkich odcinków: 12 V, prosty montaż, mniejsza elastyczność na dystansie.
- Do dłuższych przebiegów: 24 V, mniejsze straty, stabilniejsza jasność.
- Do efektu ciągłej linii: COB albo gęsto rozmieszczone diody.
- Do naturalnego światła pracy: CRI 90+ i odpowiednia temperatura barwowa, najczęściej 2700-4000 K.
- Do smart home: zasilacz z zapasem 20-30% i sterownik zgodny z typem taśmy.
Przy planowaniu zasilania liczę moc jako długość taśmy pomnożoną przez pobór na metr, a potem dodaję zapas. Na przykład 5 m taśmy 14,4 W/m daje 72 W, więc rozsądny zasilacz powinien mieć około 90-100 W. Dzięki temu układ nie pracuje na granicy możliwości, a światło nie zaczyna falować przy dłuższym obciążeniu. Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: w LED-ach nie mylić jasności z bezpieczeństwem. Dioda, która świeci mocno, ale grzeje się i pracuje bez kontroli prądu, przegra z mniej efektownym, ale dobrze zasilonym rozwiązaniem.
