W instalacjach domowych to nie jest pytanie teoretyczne. Od tego, jak połączysz uziemienie odgromowe i ochronne, zależy, czy budynek będzie miał jeden spójny układ wyrównania potencjałów, czy dwa niezależne punkty odniesienia, które przy wyładowaniu mogą narobić więcej szkody niż pożytku. Pytanie, czy można łączyć uziemienie odgromowe z ochronnym, w praktyce sprowadza się więc do jednego: jak zrobić to tak, żeby chronić ludzi, elektronikę i samą instalację.
Najważniejsze wnioski na start
- W typowych budynkach łączy się oba układy w jeden system uziemiający poprzez GSU lub GSW.
- Oddzielne uziomy bez połączenia zwykle zwiększają ryzyko różnic potencjałów podczas wyładowania piorunowego.
- W nowym domu najczęściej najlepszy jest uziom fundamentowy albo otokowy, dopięty do wspólnej szyny wyrównawczej.
- Przy instalacji odgromowej zwykle trzeba też zadbać o ograniczniki przepięć typu 1 w rozdzielnicy głównej.
- Sam niski opór uziemienia nie wystarcza, jeśli brakuje poprawnych połączeń wyrównawczych i krótkich połączeń do SPD.
- Najwięcej problemów robią nie normy, tylko zła praktyka wykonawcza: przypadkowe łączenia, korozja i brak pomiarów.
Krótka odpowiedź brzmi tak, ale nie przez przypadek
W nowoczesnej instalacji odpowiedź brzmi zwykle: tak, można, a najczęściej nawet trzeba. Ja traktuję to jako jeden system, a nie dwa osobne uziomy konkurujące ze sobą. Uziemienie ochronne, uziemienie odgromowe i połączenia wyrównawcze powinny pracować razem, bo tylko wtedy budynek nie „rozrywa się” elektrycznie na kilka różnych potencjałów.Najprościej mówiąc, nie buduje się dziś domu z myślą o osobnej „ziemi dla piorunochronu” i osobnej „ziemi dla gniazdek”. W praktyce wszystkie istotne elementy prowadzi się do wspólnego punktu odniesienia, czyli GSU albo GSW, a dopiero stamtąd do uziomu obiektu. To rozwiązanie jest spójne z logiką współczesnych norm i z tym, jak naprawdę zachowuje się instalacja podczas udaru piorunowego.
| Sytuacja | Rozsądne podejście | Dlaczego |
|---|---|---|
| Nowy dom z uziomem fundamentowym | Jeden wspólny system uziemień | Łatwiej wyrównać potencjały i ograniczyć przepięcia |
| Modernizacja starszego budynku | Dołączyć nowy uziom do istniejącej GSU | Nie tworzyć dwóch różnych punktów odniesienia |
| Obiekt z rozbudowaną ochroną odgromową | Projekt indywidualny, czasem układ typu A | Tu decydują szczegóły konstrukcji i klasy LPS |
| „Osobny uziom dla odgromówki” bez połączenia | Unikać takiego rozwiązania | Wzrost ryzyka różnic potencjałów i uszkodzeń |
Jeśli ktoś proponuje dwa całkowicie niezależne uziomy bez wyraźnego uzasadnienia projektowego, ja od razu pytam o połączenie wyrównawcze i ochronę przeciwprzepięciową. To właśnie one decydują, czy układ działa jak całość. A gdy to już wiemy, warto zobaczyć, dlaczego wspólny system jest zwykle lepszy od dwóch oddzielnych.
Dlaczego wspólny system zwykle jest bezpieczniejszy
Podczas wyładowania piorunowego nie liczy się tylko rezystancja mierzona „na zimno”. Liczy się także to, jak szybko i którędy rozchodzi się prąd udarowy, jak zachowują się metalowe części budynku i czy w instalacji nie pojawią się niebezpieczne różnice potencjałów. Wspólny układ uziemiający ogranicza ten problem, bo wszystkie ważne elementy mają jedno odniesienie elektryczne.
To ma znaczenie szczególnie w domach, gdzie oprócz klasycznej instalacji elektrycznej pracują też systemy smart home, alarm, monitoring, brama, domofon, fotowoltaika, antena, pompa ciepła czy metalowe elementy konstrukcyjne. Każdy z tych układów może wprowadzić do budynku zakłócenie albo stać się drogą, przez którą energia udarowa szuka ujścia.
- Metalowe części budynku warto włączyć do wspólnego wyrównania potencjałów, żeby nie tworzyły „wysp” napięcia.
- Ekrany kabli i metalowe osłony pomagają, jeśli są poprawnie podłączone, a nie zostawione przypadkowo.
- Instalacja fotowoltaiczna wymaga osobnej uwagi, bo jej przewody i konstrukcja często są na dachu, czyli w strefie większego ryzyka.
- Elektronika niskonapięciowa nie lubi sytuacji, w której jedna droga ochronna działa, a druga ma inny potencjał odniesienia.
W praktyce właśnie dlatego dąży się do jednego, dobrze zaprojektowanego systemu, a nie do kilku „pół-ochronnych” rozwiązań. Ten sam budynek może mieć wiele punktów przyłączenia, ale tylko jeden spójny układ uziemiający. I tu dochodzimy do najpraktyczniejszej części: jak to wygląda w domu jednorodzinnym albo przy modernizacji istniejącej instalacji.
Jak to wygląda w domu jednorodzinnym i przy modernizacji

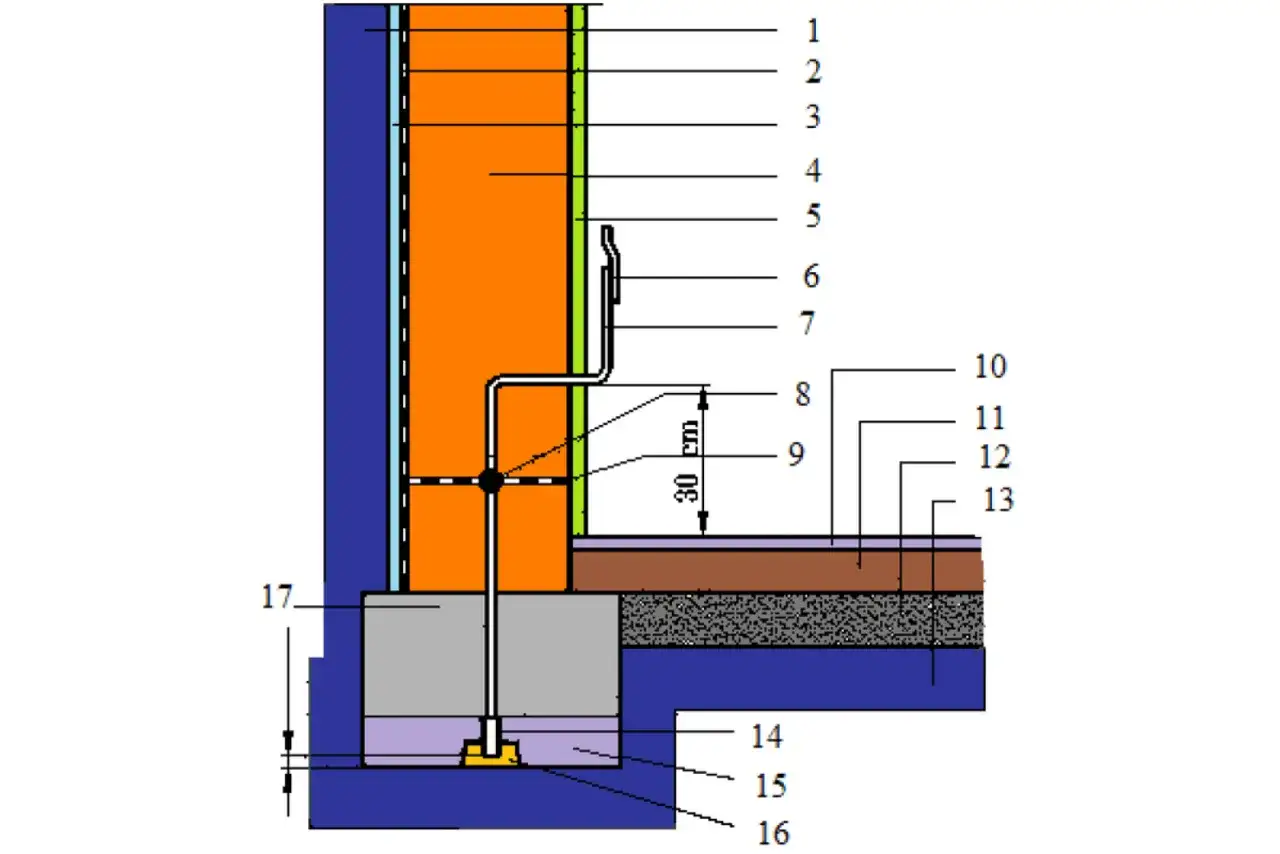

W nowym domu najchętniej zaczynam od uziomu fundamentowego. To rozwiązanie jest stabilne, trwałe i bardzo dobrze współpracuje zarówno z ochroną przeciwporażeniową, jak i odgromową. Jeśli fundament jest wykonany tak, że uziom fundamentowy nie ma sensu technicznego, stosuję uziom otokowy albo uziom zastępczy, a całość prowadzę do GSU.
W istniejącym budynku schemat bywa prostszy na papierze niż w praktyce. Najpierw sprawdzam, co już jest: czy istnieje GSU, czy są wyprowadzenia z uziomu, czy instalacja odgromowa ma ciągłość, czy połączenia są dostępne do pomiaru. Dopiero potem dokładam brakujące elementy. W remoncie najgorszy błąd to dołożenie „nowej odgromówki” obok starego, niespójnego uziemienia.
| Wariant | Co zwykle robię |
|---|---|
| Nowy dom | Uziom fundamentowy z wyprowadzeniem do GSU i połączeniem z LPS |
| Budynek z izolacją fundamentów | Uziom otokowy albo parafundamentowy zamiast klasycznego fundamentowego |
| Modernizacja starego domu | Scalenie istniejących punktów uziemienia w jeden system i dołożenie brakujących połączeń |
| Dom z PV, alarmem i automatyką | Dodatkowe połączenia wyrównawcze i ochrona przepięciowa dla linii zasilania oraz sygnałowych |
W praktyce ważne są też odległości i geometria uziomu. Uziom otokowy układa się zwykle na głębokości co najmniej 0,5 m, mniej więcej 1 m od zewnętrznych ścian budynku. Przy większych obiektach siatka uziomowa może mieć oczka maksymalnie 20 x 20 m, a jeśli planuje się urządzenie piorunochronne, przyjmuje się jeszcze ciaśniejszy układ 10 x 10 m. To nie są ozdobniki z projektu, tylko parametry, które realnie wpływają na rozpływ prądu.
Jeżeli budynek ma już gotową instalację, nie próbuję tego „poprawiać” na oko. Sprawdzam materiał, ciągłość, miejsce przyłączenia i stan techniczny połączeń. To prowadzi nas do kolejnego pytania: co musi się zgadzać, żeby połączenie było nie tylko możliwe, ale rzeczywiście bezpieczne.
Co musi się zgadzać w projekcie, materiałach i pomiarach
Tu najłatwiej popełnić błąd, bo na planie wszystko wygląda prosto, a w gruncie zaczynają się problemy z korozją, ciągłością i dostępem do połączeń. Jeśli łączysz uziemienie odgromowe z ochronnym, nie wystarczy „mieć przewód”. Trzeba jeszcze dobrać materiał, ochronę antykorozyjną, właściwy przekrój i miejsce przyłączenia.
Najbardziej klasyczny problem to mieszanie materiałów bez przemyślenia. Stal ocynkowana, miedź, stal nierdzewna i elementy w betonie albo w gruncie nie zachowują się identycznie. Jeśli połączenie ma pracować latami, musi być zaprojektowane do takiego środowiska, a nie zrobione z przypadkowych elementów z magazynu.
- Uziom fundamentowy powinien być odpowiednio otulony betonem, zwykle co najmniej 5 cm, żeby był chroniony przed korozją.
- Połączenie do GSU musi być dostępne do kontroli, a nie zamurowane bez możliwości pomiaru.
- Połączenia zewnętrzne warto prowadzić możliwie krótko i bez zbędnych załamań, bo przy udarze każdy dodatkowy metr robi różnicę.
- Materiał osprzętu powinien być dobrany do warunków pracy, szczególnie gdy w grę wchodzi wilgoć i kontakt z gruntem.
Przy ochronie przepięciowej liczy się jeszcze jeden detal, który często jest bagatelizowany: długość przewodów do ograniczników. W typowej praktyce przy SPD typu 1 stosuje się połączenie z GSU przewodem 16 mm2 Cu, a przy SPD typu 2 często 6 mm2 Cu. Ważniejsza od samej liczby jest jednak zasada: połączenie ma być możliwie krótkie i proste, bo długie przewody zwiększają indukcyjność i pogarszają skuteczność ochrony.
Na końcu zostają pomiary. Bez nich nie wiem, czy układ naprawdę działa. Sprawdzam ciągłość połączeń wyrównawczych, stan uziomu, rezystancję uziemienia oraz to, czy całość jest zgodna z projektem. Sama deklaracja wykonawcy nie wystarcza, bo przy układach odgromowych drobny błąd montażowy potrafi zostać zauważony dopiero przy pierwszym silnym wyładowaniu.
Skoro technicznie da się to zrobić dobrze, warto od razu nazwać najczęstsze błędy, bo to one najczęściej psują całą koncepcję.
Najczęstsze błędy, które psują efekt
Największym błędem, jaki widzę, jest tworzenie dwóch odseparowanych „ziemi” bez sensownego uzasadnienia. Ktoś robi uziom dla piorunochronu i osobny dla rozdzielnicy, ale nie łączy ich poprawnie w jednym systemie wyrównania potencjałów. To pozornie wygląda na ostrożność, a w praktyce zwiększa ryzyko niebezpiecznych napięć na metalowych częściach budynku.
| Błąd | Co może się stać |
|---|---|
| Dwa oddzielne uziomy bez połączenia | Różnice potencjałów, ryzyko iskry i uszkodzeń elektroniki |
| Zbyt długie przewody do SPD | Gorsza skuteczność ochrony przeciwprzepięciowej |
| Mieszanie materiałów bez ochrony antykorozyjnej | Korozja i utrata ciągłości połączenia |
| Brak połączeń wyrównawczych dla PV, anteny i ekranów kabli | Zakłócenia i większa podatność na przepięcia |
| Brak pomiarów po wykonaniu | Nie wiadomo, czy układ spełnia swoją funkcję |
Drugi częsty błąd to myślenie, że sam niski opór załatwia sprawę. Nie załatwia. Uziemienie ma działać razem z połączeniami wyrównawczymi, ochroną przeciwprzepięciową i poprawnym prowadzeniem przewodów. Bez tego nawet dobry uziom fundamentowy nie ochroni instalacji, jeśli reszta układu jest zrobiona chaotycznie.
Trzecia rzecz to brak ochrony na wejściu instalacji do budynku. Jeśli obiekt ma urządzenie piorunochronne albo zasilanie prowadzone linią, którą może zastać przepięcie, rozdzielnica główna powinna mieć odpowiednio dobrany ogranicznik typu 1, a często wygodniejsze i skuteczniejsze jest rozwiązanie typu 1+2. To właśnie taki układ domyka ochronę, zamiast liczyć wyłącznie na sam uziom.
Gdy ten fundament już działa, mogę spokojnie przejść do instalacji, które dziś najczęściej wymagają dodatkowej uwagi: smart home, fotowoltaiki i systemów niskonapięciowych.
Co sprawdzić w instalacji smart home, PV i rozdzielnicy
W nowoczesnym domu problem nie kończy się na piorunochronie. Coraz częściej największe straty robi nie sam udar, tylko to, co przenosi się przez przewody zasilania, sygnału i komunikacji. Dlatego przy domach z automatyką zawsze patrzę szerzej: uziemienie, GSU, SPD, połączenia wyrównawcze i zabezpieczenie linii pomocniczych muszą tworzyć jedną całość.

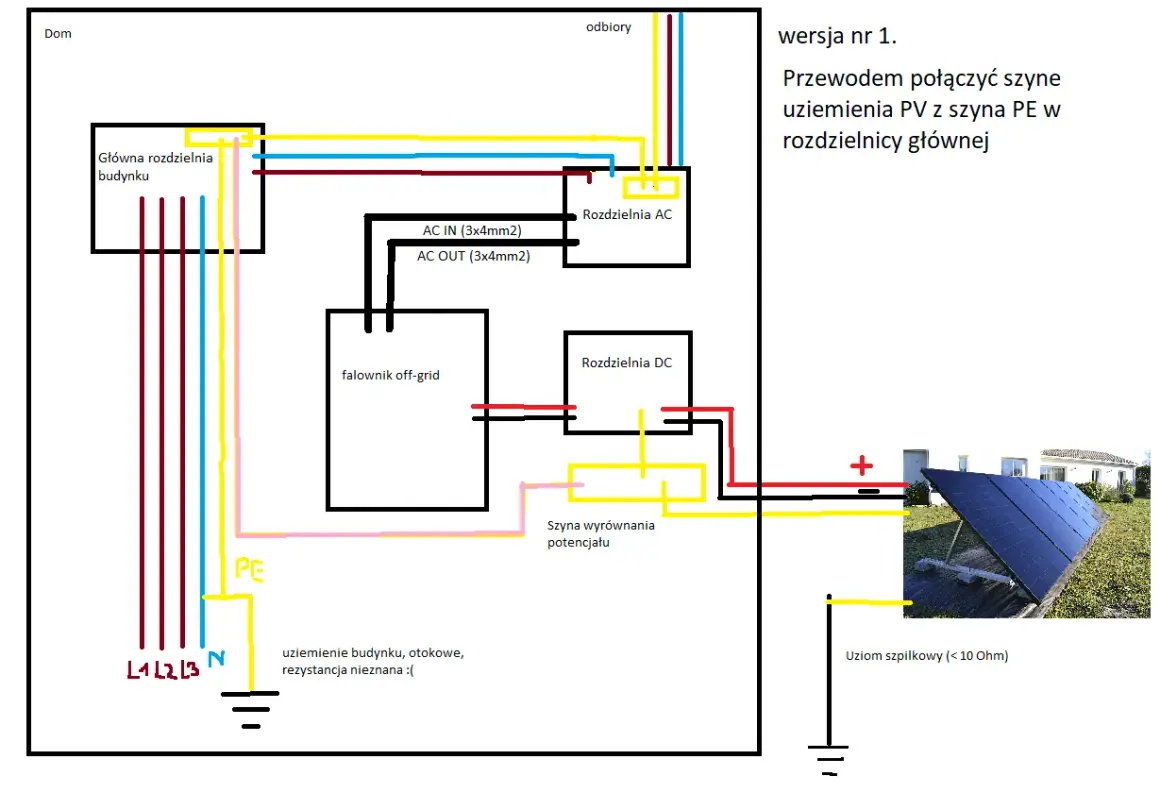

- Fotowoltaika wymaga sprawdzenia konstrukcji nośnej, ram modułów i ochrony przepięciowej po stronie DC oraz AC.
- Monitoring i alarm dobrze działają tylko wtedy, gdy zasilanie i linie sygnałowe mają sensowną ochronę.
- Brama, domofon, wideodomofon często są najbardziej narażone, bo wychodzą poza bryłę budynku.
- LAN, internet i antena potrzebują ochrony na wejściu, a nie wyłącznie „dobrego routera”.
- Pompa ciepła i automatyka HVAC źle znoszą przepięcia, więc tu ochrona ma też wymiar czysto ekonomiczny.
W takich instalacjach nie lubię półśrodków. Jeśli ktoś robi wspólne uziemienie, ale zostawia bez ochrony kluczowe linie sygnałowe, efekt jest tylko częściowy. Jeśli zaś zabezpieczy elektronikę, ale nie połączy poprawnie potencjałów, ryzyko nadal zostaje. To właśnie dlatego w inteligentnym domu uziemienie jest elementem całej architektury bezpieczeństwa, a nie osobnym dodatkiem do rozdzielnicy.
Na tym etapie zostaje już tylko praktyczna checklista przed zleceniem wykonania albo poprawką istniejącej instalacji.
Zanim zlecisz wykonanie, sprawdź te trzy rzeczy
Jeśli mam szybko ocenić, czy układ ma sens, zaczynam od trzech pytań. Pierwsze: gdzie jest GSU i czy wszystkie ważne elementy naprawdę do niej dochodzą. Drugie: czy ochronę przepięciową dobrano do realnego sposobu zasilania budynku, a nie „z katalogu”. Trzecie: czy po montażu wykonano pomiary i da się je pokazać w protokole.
- Sprawdź, czy projekt przewiduje jeden wspólny system uziemień, a nie dwa luźne układy bez połączenia.
- Ustal, czy przy rozdzielnicy głównej jest ogranicznik typu 1 albo 1+2, jeśli budynek tego wymaga.
- Poproś o informację, jak rozwiązano połączenia wyrównawcze dla metalowych instalacji, PV, anteny i ekranów kabli.
Jeżeli wykonawca mówi o „osobnym uziomie dla odgromówki”, dopytuję, co dzieje się z potencjałami podczas wyładowania i gdzie dokładnie przebiega połączenie wyrównawcze. W dobrze zrobionym budynku nie ma dwóch konkurujących ze sobą ziem, tylko jeden spójny układ, który bezpiecznie rozprasza energię i trzyma instalację w ryzach. I właśnie dlatego, w praktyce, odpowiedź na to zagadnienie jest najczęściej prosta: łączyć można, a w większości domów warto to zrobić, ale wyłącznie jako część przemyślanego systemu.
