Najkrócej: jeśli zastanawiasz się, jaki kolor ma uziemienie, w typowej instalacji domowej w Polsce chodzi o przewód żółto-zielony, czyli ochronny PE. W praktyce sama barwa nie wystarcza jednak do bezpiecznej oceny, bo w starszych obwodach spotyka się także przewód PEN, a przy remontach łatwo trafić na nietypowe oznaczenia. Poniżej rozpisuję to prosto: co oznacza kolor, jak odróżnić PE od N i kiedy kolor przestaje być pewną wskazówką.
Najważniejsze informacje o przewodzie ochronnym
- PE w nowoczesnych instalacjach ma kolor żółto-zielony.
- N, czyli przewód neutralny, jest zwykle niebieski.
- L, czyli przewód fazowy, ma zazwyczaj barwę brązową, czarną albo szarą.
- PEN łączy funkcję ochronną i neutralną, więc w starych instalacjach potrafi mylić bardziej niż sam PE.
- W starym budownictwie kolor nie wystarcza do oceny, czy instalacja jest poprawnie zrobiona.
- Przy gniazdach, lampach metalowych i osprzęcie smart warto sprawdzać także oznaczenia i układ połączeń, nie tylko izolację żyły.

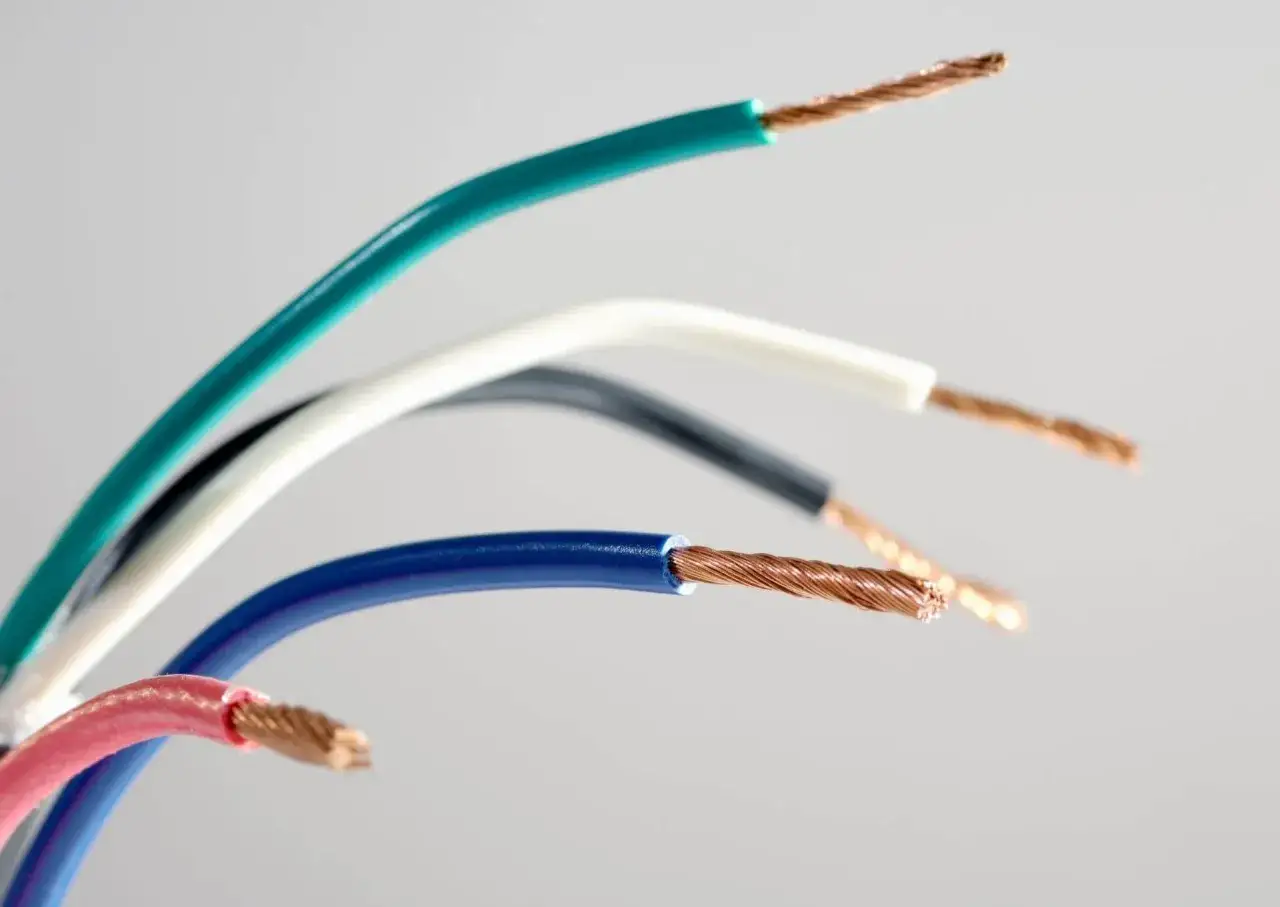

Kolor przewodu ochronnego i co naprawdę oznacza
W nowej instalacji odpowiedź jest prosta: uziemienie, czyli przewód ochronny PE, ma kolor żółto-zielony. To oznaczenie jest celowe i zarezerwowane właśnie dla funkcji ochronnej. Nie chodzi o ozdobę ani o przypadkową konwencję, tylko o szybkie rozpoznanie przewodu, który ma odprowadzić prąd uszkodzeniowy i pomóc w zadziałaniu zabezpieczeń.
Ja patrzę na to tak: w instalacji domowej kolor ma ułatwiać życie, ale też ograniczać pomyłki. Dlatego żółto-zielonej żyły nie powinno się używać jako fazy, a niebieskiej nie powinno się traktować jak ochronnej. W praktyce ta zasada jest zgodna z europejskim sposobem oznaczania przewodów i dobrze się sprawdza zarówno przy gniazdach, jak i przy oświetleniu.
| Funkcja przewodu | Typowe oznaczenie | Kolor | Co to znaczy w praktyce |
|---|---|---|---|
| Przewód ochronny | PE | Żółto-zielony | Chroni przed porażeniem przy uszkodzeniu izolacji |
| Przewód neutralny | N | Niebieski | Wraca nim prąd roboczy w typowym obwodzie 230 V |
| Przewód fazowy | L | Brązowy, czarny lub szary | To przewód „aktywny”, na którym pojawia się napięcie |
| Przewód ochronno-neutralny | PEN | Niebieski albo żółto-zielony z niebieskimi oznaczeniami na końcach | Łączy funkcję ochronną i neutralną w starszych układach |
Najważniejszy wniosek jest taki: żółto-zielony = przewód ochronny, ale tylko wtedy, gdy instalacja jest czytelna i wykonana zgodnie z zasadami. Gdy przewody były przerabiane, a puszka pamięta kilka remontów, trzeba czytać całość, a nie tylko kolor jednej żyły. I właśnie od tego zależy, czy można bezpiecznie przejść do kolejnego kroku.
Jak rozpoznać przewód ochronny bez zgadywania
W praktyce zawsze sprawdzam trzy rzeczy: barwę izolacji, oznaczenie na przewodzie i miejsce podłączenia. Sam kolor bywa pomocny, ale nie jest jedynym dowodem. Jeśli widzę żółto-zieloną żyłę, szukam jeszcze oznaczenia PE albo zacisku ochronnego w gniazdku, oprawie czy rozdzielni.
- W gniazdku przewód ochronny trafia do zacisku połączonego z bolcem albo stykami ochronnymi.
- W oprawie oświetleniowej szukam symbolu uziemienia przy metalowej obudowie lub zacisku PE.
- Na przewodzie warto sprawdzić nadruk lub opis producenta, jeśli jest czytelny.
- Jeśli izolacja jest wyblakła, przybrudzona albo ktoś już coś przerabiał, kolor traktuję tylko jako wskazówkę.
- Przed jakąkolwiek pracą obwód trzeba odłączyć i upewnić się, że nie ma napięcia odpowiednim miernikiem.
To ważne zwłaszcza przy oświetleniu metalowym, kinkietach i nowoczesnych instalacjach smart home, gdzie przewód ochronny bywa częścią całego systemu bezpieczeństwa, a nie tylko „dodatkową żyłą”. Jeśli ten etap budzi wątpliwości, nie warto iść dalej na intuicję, bo wtedy łatwo pomylić funkcję przewodu z jego kolorem. Właśnie dlatego osobny temat stanowią stare instalacje z przewodem PEN.
PEN w starych instalacjach potrafi wprowadzić w błąd
W starszych budynkach często spotyka się PEN, czyli przewód pełniący jednocześnie funkcję ochronną i neutralną. I tu zaczyna się najwięcej nieporozumień, bo taki przewód nie zachowuje się jak klasyczny PE, ale też nie jest zwykłym N. W praktyce może mieć barwę niebieską albo żółto-zieloną z dodatkowymi oznaczeniami, zależnie od odcinka instalacji i historii jej przeróbek.

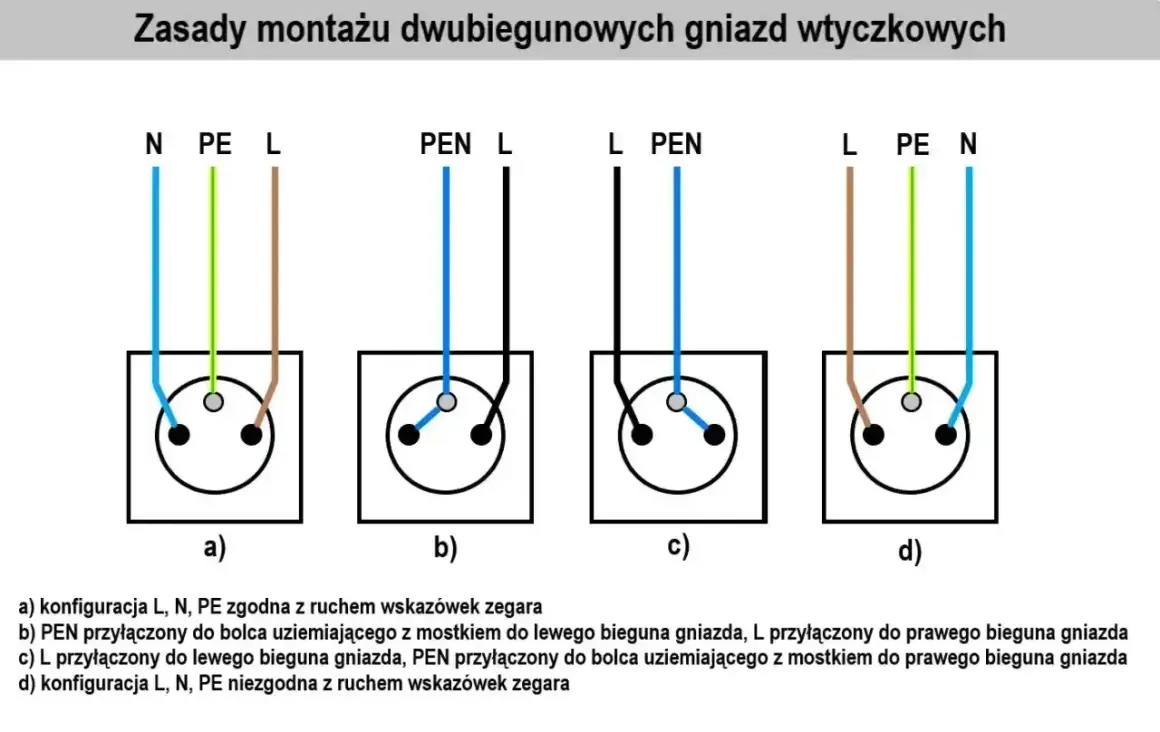

Jeśli widzę starą dwużyłową instalację, nie zakładam automatycznie, że gniazdo z bolcem oznacza pełne, nowoczesne uziemienie. W wielu mieszkaniach bolec był kiedyś mostkowany z przewodem neutralnym, co działało w określonym układzie, ale nie daje takiej przejrzystości jak osobny PE i N. Dlatego w starym budownictwie kolor przewodu trzeba czytać razem z układem całej instalacji.- PE ma służyć wyłącznie ochronie.
- N odpowiada za tor neutralny i nie powinien być mylony z ochronnym.
- PEN łączy obie funkcje, więc wymaga szczególnej ostrożności.
- W starszych obwodach nie wolno zakładać, że niebieski przewód jest zawsze neutralny, jeśli instalacja była wielokrotnie przerabiana.
- Przy modernizacji warto dążyć do rozdzielenia funkcji PE i N, bo to upraszcza diagnostykę i podnosi czytelność instalacji.
Właśnie tutaj najłatwiej o kosztowny błąd, bo ktoś patrzy tylko na barwę żyły i zakłada, że wszystko jest oczywiste. Najczęściej problem zaczyna się jednak nie od samego PEN, lecz od pośpiechu przy gniazdach, lampach i remontach.
Najczęstsze błędy przy gniazdach, lampach i remontach
Przy naprawach instalacji elektrycznej powtarzają się te same pomyłki, zwykle wynikające z pośpiechu albo z przekonania, że kolor mówi wszystko. W praktyce to właśnie one robią największą różnicę między poprawnym montażem a ukrytą awarią.
- Mylenie niebieskiego z ochronnym - niebieska żyła najczęściej oznacza N, a nie PE.
- Używanie żółto-zielonego jako fazy - to błąd, który psuje czytelność całej instalacji i może wprowadzić w błąd kolejnego serwisanta.
- Opieranie się tylko na kolorze w starej instalacji - po latach i kilku remontach kolory potrafią już nie odpowiadać standardowi.
- Podłączanie metalowej lampy bez przewodu ochronnego - przy oprawach klasy I PE nie jest dodatkiem, tylko elementem bezpieczeństwa.
- Zostawianie luźnej żyły ochronnej „bo nie była potrzebna” - jeśli osprzęt wymaga uziemienia, to taki przewód musi być podłączony zgodnie z projektem.
Przy oświetleniu te błędy widać szczególnie często, bo ktoś wymienia starą lampę na nową, dokłada ściemniacz albo podłącza inteligentny sterownik i zakłada, że układ jest „prawie taki sam”. Nie jest. Jeden przewód więcej albo mniej zmienia funkcję całego punktu, więc przed pracą lepiej sprawdzić, co naprawdę jest w puszce, niż zgadywać po pamięci.
Kiedy lepiej wezwać elektryka zamiast działać na oko
Są sytuacje, w których sam kolor przewodu przestaje być wystarczający, a dalsza praca bez pomiaru robi się po prostu ryzykowna. Ja traktuję to jako granicę zdrowego rozsądku, nie jako nadmiar ostrożności.
- W puszce są tylko dwa przewody i nie da się jasno odczytać, gdzie jest PE, a gdzie N.
- Izolacja jest stara, wyblakła albo częściowo uszkodzona.
- Po wymianie lampy, gniazda lub włącznika wyzwala się zabezpieczenie albo obudowa daje nieprzyjemne „kopnięcie”.
- Modernizujesz metalową oprawę, szynę oświetleniową albo osprzęt smart, który wymaga poprawnego toru ochronnego.
- Instalacja była przerabiana kilka razy i nie ma pewności, czy przewody zachowały pierwotne oznaczenia.
W takich przypadkach warto zrobić pomiar ciągłości ochrony i sprawdzić cały obwód, zamiast skupiać się na jednym kablu. To szczególnie ważne przy nowoczesnych rozwiązaniach oświetleniowych, bo elektronika nie wybacza bałaganu w podłączeniach tak łatwo jak stara oprawa. Jeśli instalacja jest nieczytelna, kolor staje się tylko pierwszą wskazówką, a nie odpowiedzią.
Jedna zasada, którą warto zapamiętać przed każdą naprawą
Żółto-zielony to przewód ochronny PE, niebieski zwykle oznacza N, a pozostałe kolory pełnią funkcję fazową. To prosta reguła, która dobrze działa w nowych instalacjach i bardzo pomaga przy szybkim rozeznaniu sytuacji.
W starych obwodach nie traktuję jednak barwy jako ostatecznego dowodu. Najbezpieczniej jest czytać kolor razem z oznaczeniem przewodu, typem instalacji i miejscem jego podłączenia, a przy jakichkolwiek wątpliwościach zatrzymać się na etapie sprawdzenia. To najkrótsza droga, żeby uniknąć błędów przy gniazdku, lampie i każdym remoncie, w którym przewody przestają wyglądać tak czysto, jak powinny.
