Dobrze dobrany kabel ma w instalacji LED większe znaczenie, niż zwykle się zakłada. Zły przekrój, za długa linia albo nieodpowiednia liczba żył potrafią przygasić taśmę, wywołać migotanie i utrudnić montaż już na etapie podłączenia. Poniżej rozkładam temat na praktyczne decyzje: jaki przewód wybrać, jak dobrać przekrój, kiedy postawić na 12 V, a kiedy na 24 V i jak uniknąć błędów, które najczęściej psują efekt.
Najważniejsze zasady przy wyborze kabla do taśmy LED
- Nie kupuj przewodu “na oko” - najpierw sprawdź moc taśmy, napięcie zasilania i długość odcinka między zasilaczem a LED-ami.
- Do krótkich instalacji wystarczy mniejszy przekrój, ale przy dłuższych odcinkach lepiej od razu dać zapas, żeby ograniczyć spadek napięcia.
- Taśma jednokolorowa zwykle potrzebuje przewodu 2-żyłowego, RGB - 4-żyłowego, a RGBW - 5-żyłowego.
- Linka miedziana sprawdza się lepiej niż sztywny drut, bo łatwiej ją prowadzić i lutować przy profilach oraz narożnikach.
- Przy dłuższych trasach 24 V zwykle daje większy komfort niż 12 V, bo prąd jest niższy i spadek napięcia mniej dokuczliwy.
- Jeśli przewód zaczyna robić się gruby, lepiej rozdzielić zasilanie na kilka punktów niż na siłę prowadzić jeden ciężki odcinek.
Od czego zacząć, zanim wybierzesz kabel
Ja przy takich instalacjach zawsze zaczynam od trzech rzeczy: napięcia taśmy, mocy na metr i długości odcinka. To właśnie te parametry decydują, czy wystarczy cienka linka do krótkiego połączenia pod szafką, czy trzeba już myśleć o grubszym przewodzie i zasilaniu wielopunktowym.
W praktyce nie wybiera się kabla „do LED-ów” w próżni, tylko do konkretnej konfiguracji. Inny przewód ma sens przy taśmie 5 m do podświetlenia zabudowy kuchennej, a inny przy długim ciągu w salonie, gdzie zasilacz stoi kilka metrów dalej. Jeśli instalacja ma sterownik, ściemniacz albo kontroler RGB, trzeba doliczyć też wymagania tego elementu, bo to on często ogranicza, jaki kabel da się sensownie zastosować.
Najprostszy wzór, który pomaga uniknąć zgadywania, wygląda tak: prąd = moc / napięcie. Im niższe napięcie i większa moc, tym wyższy prąd płynie przez przewód, a wtedy szybciej pojawia się spadek napięcia. Kiedy to już mam policzone, przechodzę do wyboru przekroju i dopiero wtedy ma sens porównywanie konkretnych opcji.
Właśnie dlatego ten temat tak często rozbija się nie o sam kabel, tylko o całą trasę zasilania. I to prowadzi wprost do najważniejszego pytania: jaki przekrój rzeczywiście będzie bezpieczny i praktyczny.
Jak dobrać przekrój przewodu do mocy i długości
Najrozsądniej jest patrzeć na przekrój razem z długością przewodu. Krótki odcinek o umiarkowanym obciążeniu wybacza więcej, ale im dalej zasilacz jest od taśmy, tym większe znaczenie ma opór żyły. W instalacjach LED zwykle celuję w taki dobór, żeby spadek napięcia nie przekraczał około 5% - to dobry praktyczny próg, który jeszcze nie psuje wyraźnie pracy taśmy.
| Warunki instalacji | Orientacyjny przekrój | Kiedy to ma sens |
|---|---|---|
| Krótki odcinek, mały pobór | 2 x 0,35 - 0,5 mm² | Podłączenia blisko zasilacza, lekkie obciążenie, niewielka moc |
| Typowa instalacja meblowa | 2 x 0,75 mm² | Najczęściej dobry punkt startowy dla prostych taśm 12 V i 24 V |
| Mocniejsza taśma albo kilka metrów przewodu | 2 x 1,0 - 1,5 mm² | Gdy rośnie prąd albo zasilacz nie stoi tuż przy taśmie |
| Długi odcinek lub wyższe obciążenie | 2 x 1,5 - 2,5 mm² | Lepsze jako osobne zasilanie od rozdzielonego punktu niż jeden wymuszony ciąg |
To są wartości orientacyjne, a nie jedyna słuszna tabela do wszystkich sytuacji. Przy taśmie 12 V o mocy 14,4 W/m i długości 5 m prąd robi się już na tyle wyraźny, że cienki przewód przestaje być dobrym pomysłem. W takim układzie wolę dać większy przekrój albo od razu rozbić zasilanie na sekcje, zamiast walczyć z samym objawem.

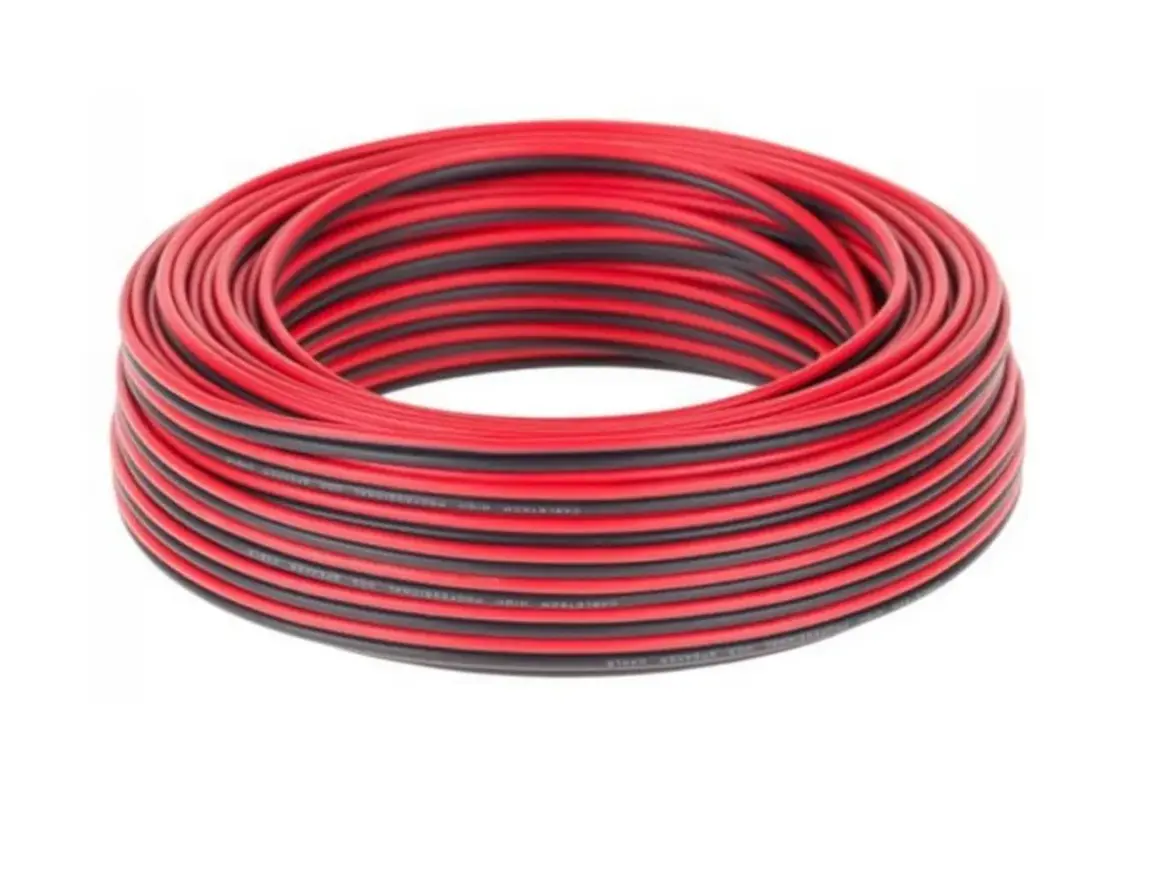

Warto też pamiętać o materiale. Linka miedziana jest zazwyczaj najlepszym wyborem, bo dobrze znosi gięcie, łatwo ją prowadzić w profilach i wygodnie lutować. Przewody typu CCA, czyli aluminiowe pokryte miedzią, kuszą ceną, ale przy dłuższych odcinkach i wyższym obciążeniu zwykle przegrywają z pełną miedzią.
Sam przekrój nie wystarcza jednak do pełnego doboru. Kolejna sprawa to liczba żył, bo od niej zależy, czy w ogóle da się poprawnie podłączyć konkretny typ taśmy.
Ile żył potrzebuje twoja taśma

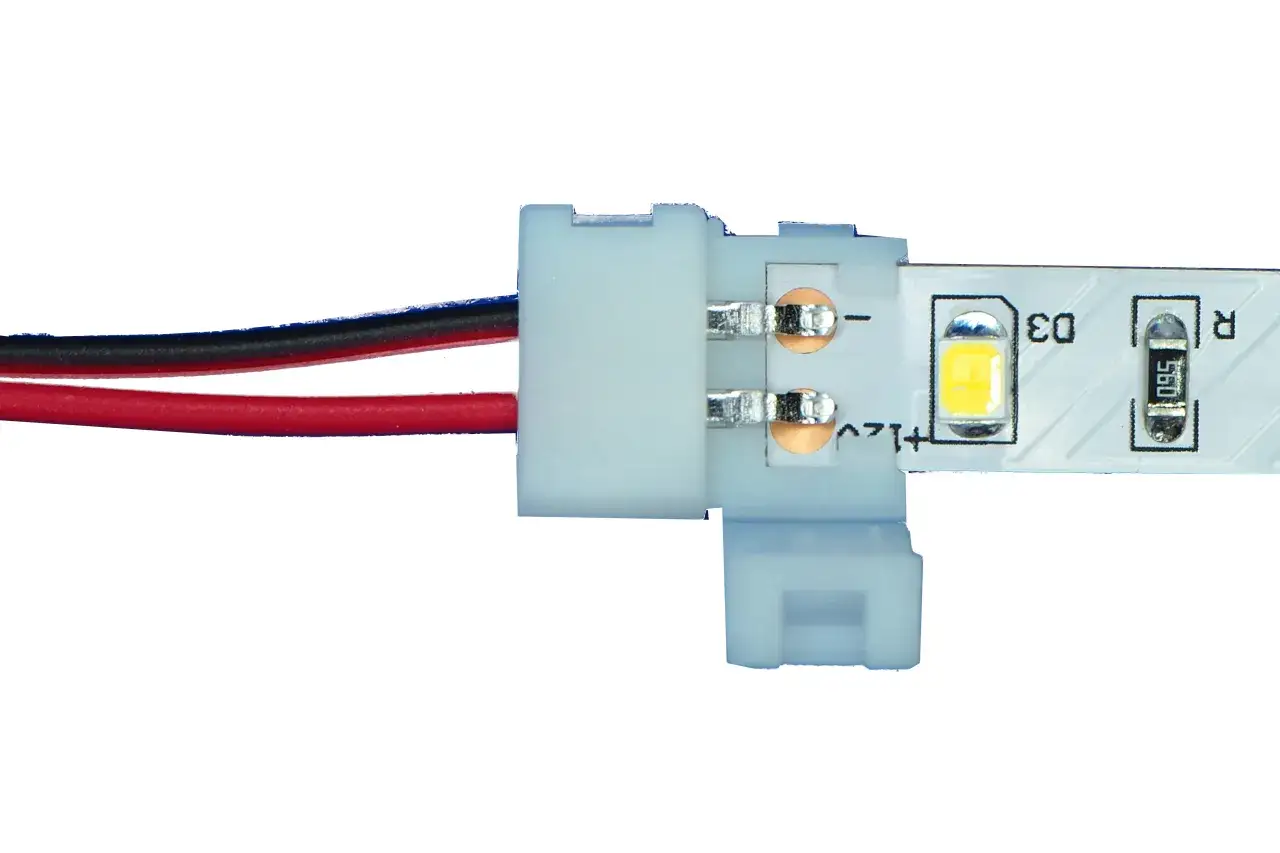

Tu najłatwiej popełnić banalny błąd: kupić dobry kabel, ale z niewłaściwą liczbą żył. Przy prostym, jednokolorowym oświetleniu wystarczy przewód 2-żyłowy, bo potrzebujesz tylko zasilania plus i minus. Gdy wchodzi sterowanie barwą lub temperaturą bieli, liczba żył rośnie i nie ma sensu tego upraszczać na siłę.
| Typ taśmy | Liczba żył | Co trzeba uwzględnić |
|---|---|---|
| Jednokolorowa | 2 | Wystarczą dwa bieguny zasilania, bez dodatkowego sterowania kanałami |
| CCT / tunable white | 3 | Jeden wspólny przewód zasilający i dwa kanały dla dwóch temperatur bieli |
| RGB | 4 | Wspólny plus i trzy kanały kolorów |
| RGBW | 5 | Dodatkowy kanał białego światła oprócz RGB |
| Adresowalna / cyfrowa | 3 lub więcej | Poza zasilaniem pojawia się linia danych, czasem także zegar |
W praktyce ważna jest jeszcze jedna rzecz: kompatybilność z kontrolerem. Sama taśma może przyjmować określony układ przewodów, ale jeśli sterownik ma inny sposób sterowania kanałami, instalacja po prostu nie zadziała tak, jak powinna. Dlatego przy RGB, RGBW czy CCT zawsze sprawdzam nie tylko samą taśmę, ale też schemat kontrolera i oznaczenia na złączach.
Gdy liczba żył się zgadza, pozostaje decyzja o napięciu. I tutaj różnica między 12 V a 24 V bywa bardziej odczuwalna, niż wydaje się na początku.
12 V czy 24 V daje lepszy efekt w praktyce
Jeśli mam wybrać jedno rozwiązanie do dłuższej instalacji, zwykle skłaniam się ku 24 V. Powód jest prosty: przy tej samej mocy prąd jest mniejszy, a to od razu pomaga ograniczyć spadek napięcia. Taśma świeci wtedy równiej, a przewód nie musi „dźwigać” tak dużego obciążenia jak przy 12 V.
| Kryterium | 12 V | 24 V |
|---|---|---|
| Spadek napięcia | Szybciej staje się widoczny | Zwykle mniej dokuczliwy przy tej samej mocy |
| Długość odcinka | Lepiej sprawdza się w krótszych instalacjach | Lepsze do dłuższych ciągów i większych projektów |
| Prąd w obwodzie | Wyższy | Niższy |
| Typowe zastosowanie | Meble, krótkie podświetlenia, proste układy | Kuchnie, sufity, dłuższe linie dekoracyjne, instalacje z większym zapasem |
| Odporność na błędy montażowe | Mniejsza | Zwykle łatwiej uzyskać równy efekt |
To nie znaczy, że 12 V jest złe. Ma sens tam, gdzie odcinki są krótkie, zasilacz stoi blisko, a instalacja jest prosta. Ja wybieram je wtedy, gdy projekt ma niewielką skalę albo kiedy cały system już działa w 12 V. Przy dłuższych odcinkach 24 V daje po prostu większy margines bezpieczeństwa i mniej problemów z nierównym świeceniem na końcu taśmy.
Sam wybór napięcia nie rozwiąże jednak wszystkiego, jeśli zasilanie zostanie poprowadzone źle. I tu dochodzimy do kwestii, która najczęściej decyduje o tym, czy instalacja świeci równo.
Jak prowadzić zasilanie, żeby światło było równe na całej długości
W LED-ach bardzo często nie chodzi o sam kabel, tylko o układ zasilania. Jeśli całe obciążenie idzie jednym cienkim przewodem na długi odcinek, końcówka taśmy zaczyna świecić słabiej, a czasem nawet lekko zmienia barwę. To klasyczny objaw spadku napięcia, czyli sytuacji, w której energia „gubi się” po drodze w przewodzie.Dlatego przy dłuższych liniach lepiej myśleć o zasilaniu wielopunktowym. Innymi słowy: zamiast zasilać wszystko z jednego końca, podaję napięcie także z drugiej strony albo z kilku miejsc po drodze. Przy mocniejszych taśmach to często lepsze rozwiązanie niż upychanie coraz grubszego kabla, bo zachowuje równomierną jasność i ułatwia montaż.
- Trzymaj zasilacz możliwie blisko taśmy, jeśli projekt na to pozwala.
- Przy dłuższych odcinkach rozważ zasilanie z obu końców.
- Nie prowadź dużego prądu przez zbyt cienki przewód tylko dlatego, że „na krótko zadziała”.
- Po montażu sprawdź jasność na początku i na końcu odcinka, zanim zamkniesz profil.
- Jeśli trzeba, rozdziel instalację na sekcje z osobnym zasilaniem, zamiast forsować jeden długi ciąg.
W praktyce to właśnie ten etap najczęściej robi największą różnicę. Dobra taśma z przeciętnym zasilaniem da słaby efekt, a przeciętna taśma z sensownym prowadzeniem przewodów potrafi wyglądać zaskakująco dobrze. Kiedy to wiem, przechodzę do błędów, których staram się unikać niemal zawsze.
Najczęstsze błędy przy montażu LED, które widzę najczęściej
Najbardziej kosztowne pomyłki nie wyglądają spektakularnie. To zwykle drobiazgi: za cienki kabel, zła liczba żył albo niedoszacowanie długości. Na papierze instalacja wydaje się poprawna, a po uruchomieniu wychodzi migotanie, nierówna jasność albo grzanie się połączeń.
- Dobór przewodu tylko po cenie - taniej nie znaczy lepiej, zwłaszcza przy dłuższych odcinkach.
- Użycie sztywnego drutu zamiast linki - trudniej go prowadzić, gorzej znosi zginanie i łatwiej uszkodzić połączenie.
- Ignorowanie liczby żył - kabel 2-żyłowy nie obsłuży RGB ani RGBW.
- Zbyt długi pojedynczy odcinek zasilania - efekt końcowy jest nierówny, nawet jeśli taśma na początku świeci prawidłowo.
- Mieszanie napięć - 12 V i 24 V nie są zamienne, a pomyłka kończy się błędami działania lub uszkodzeniem układu.
- Próba ratowania wszystkiego bardzo grubym przewodem - czasem lepiej podzielić obwód niż walczyć z jednym przewodem o dużym przekroju.
- Brak testu przed zamknięciem montażu - później najprostsza poprawka zamienia się w rozbieranie całej zabudowy.
Ja zawsze sprawdzam instalację na biurku albo na podłodze, zanim trafi do profilu, sufitu czy mebla. To oszczędza czas i pozwala wyłapać problem jeszcze zanim zniknie pod osłoną. Z takiego podejścia zostaje już tylko jeden krok: przygotować sensowny zestaw startowy, żeby montaż poszedł bez przestojów.
Co warto mieć pod ręką przed startem montażu
Jeśli miałbym składać prostą instalację od zera, zamówiłbym od razu kilka rzeczy razem z przewodem, żeby nie zatrzymywać pracy w połowie. W praktyce najbardziej przydają się: zasilacz z zapasem mocy, odpowiednia linka miedziana, złączki lub elementy do lutowania, koszulki termokurczliwe i profil aluminiowy, jeśli taśma ma pracować dłużej i wyglądać estetycznie.- zasilacz dobrany z zapasem, a nie „na styk”,
- przewód o przekroju większym o jeden sensowny stopień, jeśli długość trasy jest niepewna,
- złączki tylko tam, gdzie naprawdę mają sens; przy ważnych połączeniach lutowanie nadal wygrywa,
- multimetr do sprawdzenia napięcia i polaryzacji,
- profil aluminiowy, jeśli taśma ma świecić długo i stabilnie,
- taśma termokurczliwa lub dobra izolacja przy końcówkach przewodów.
Najbardziej praktyczna zasada, którą stosuję przy takich projektach, jest prosta: lepiej mieć przewód odrobinę mocniejszy i więcej punktów zasilania niż liczyć, że cienki kabel “da radę”. W oświetleniu LED to właśnie zapas, poprawna liczba żył i rozsądny przebieg instalacji najczęściej decydują o tym, czy efekt jest równy i trwały, czy tylko chwilowo działa.
