Oprawa nad lustrem, kamera przy furtce i sterownik instalacji smart home pracują w zupełnie różnych warunkach. Klasa szczelności pomaga ocenić, czy obudowa chroni urządzenie przed pyłem, przypadkowym dotykiem oraz wodą, ale samo oznaczenie IP nie odpowiada na każde pytanie dotyczące trwałości. Wyjaśniam, jak czytać kod, co oznaczają poszczególne cyfry i jak dobrać ochronę do oświetlenia, łazienki, ogrodu oraz instalacji zewnętrznych.
Najważniejsze informacje o oznaczeniach IP w praktyce
- Pierwsza cyfra opisuje ochronę przed ciałami stałymi, pyłem i dostępem do części niebezpiecznych.
- Druga cyfra informuje, jak obudowa radzi sobie z kapiącą wodą, zachlapaniem, strugą i zanurzeniem.
- IP44 sprawdzi się przy zachlapaniu, a IP65 zapewnia pełną ochronę przed pyłem i strugami wody.
- IP67 nie oznacza automatycznie IP65 ani IP66, dlatego zanurzenie i odporność na silny strumień trzeba traktować osobno.
- Ochrona dotyczy całego zestawu tylko wtedy, gdy odpowiednią szczelność mają także przewody, dławiki, złącza i sposób montażu.
Co naprawdę oznacza kod IP
Oznaczenie IP pochodzi od angielskiego Ingress Protection, czyli ochrony przed wnikaniem. System opisuje norma PN-EN 60529, która określa stopnie ochrony zapewnianej przez obudowy urządzeń elektrycznych. W dokumentacji technicznej spotkamy zapis w rodzaju IP44, IP65 albo IP67.

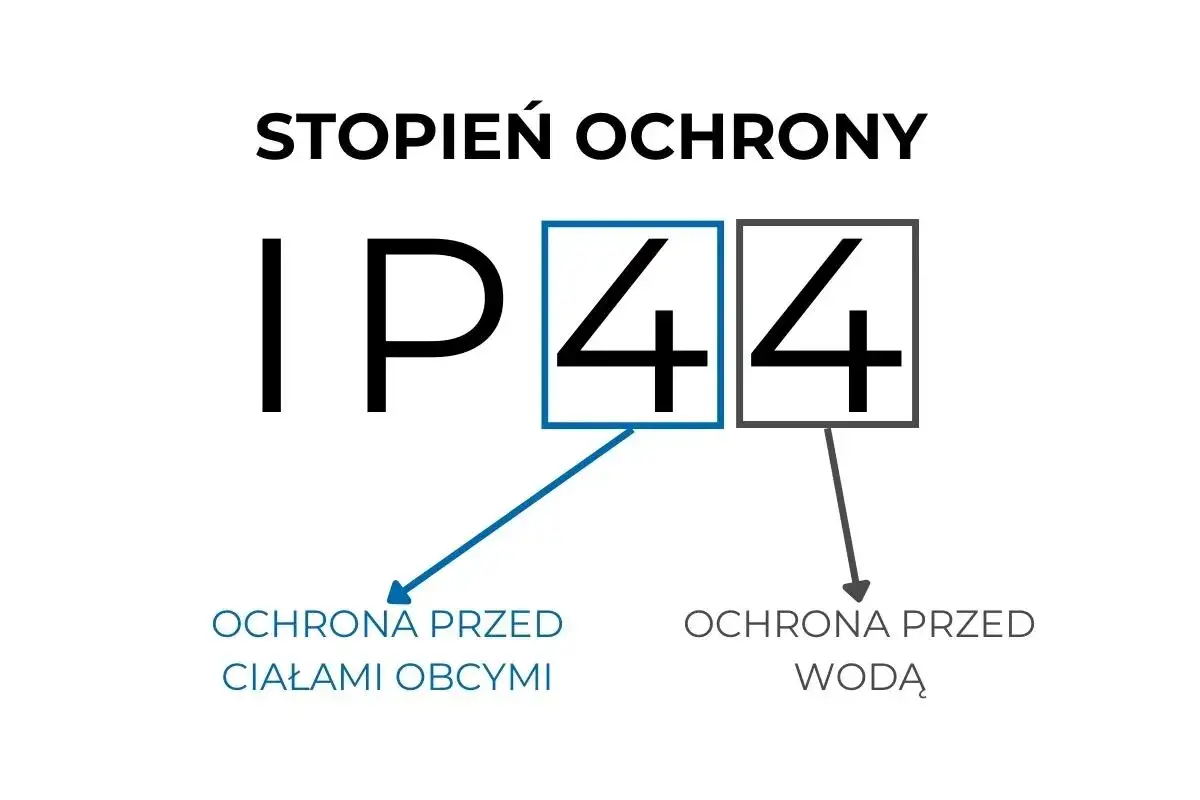

Pierwszy znak, czyli litery IP, wskazuje rodzaj klasyfikacji. Pierwsza cyfra mówi o ochronie przed ciałami stałymi i dostępem do niebezpiecznych części, a druga dotyczy wody. Im wyższa cyfra, tym wyższy poziom ochrony w danej kategorii, ale nie oznacza to, że każde urządzenie z większą liczbą jest lepsze w każdym zastosowaniu.
To rozróżnienie jest ważne przy zakupie lamp. Oprawa IP67 może dobrze znosić krótkotrwałe zanurzenie, ale nie musi być przygotowana na silną strugę wody. Z kolei urządzenie IP66 jest odporne na mocne strumienie, lecz nie należy z tego automatycznie wyciągać wniosku, że można je zanurzyć.
Jak odczytać pierwszą cyfrę oznaczenia
Pierwsza cyfra przyjmuje wartości od 0 do 6. Określa nie tylko ochronę przed kurzem, lecz także zabezpieczenie człowieka przed dotknięciem części znajdujących się wewnątrz obudowy.
| Cyfra | Znaczenie | Przykładowe zastosowanie |
|---|---|---|
| 0 | Brak ochrony przed ciałami stałymi i dostępem do części niebezpiecznych. | Rozwiązania wymagające dodatkowej osłony. |
| 1 | Ochrona przed przedmiotami większymi niż 50 mm. | Obudowy, do których nie powinny dostać się duże elementy. |
| 2 | Ochrona przed przedmiotami większymi niż 12,5 mm i dostępem palcem. | Podstawowe osłony urządzeń domowych. |
| 3 | Ochrona przed przedmiotami większymi niż 2,5 mm. | Obudowy chroniące przed narzędziami i grubszymi przewodami. |
| 4 | Ochrona przed przedmiotami większymi niż 1 mm. | Wiele opraw do wnętrz i pomieszczeń użytkowych. |
| 5 | Ochrona przed pyłem w ilości, która nie zakłóca pracy urządzenia. | Garaże, warsztaty, pomieszczenia techniczne. |
| 6 | Pyłoszczelność, czyli brak szkodliwego wnikania pyłu. | Oświetlenie zewnętrzne, przemysłowe i urządzenia narażone na kurz. |
W codziennych zastosowaniach najczęściej spotykam wartości 4, 5 i 6. Różnica między IP54 a IP64 polega na pierwszej cyfrze, a więc na ochronie przed pyłem, nie na odporności na wodę. O tym, czy urządzenie zniesie deszcz albo mycie, decyduje druga cyfra.
Symbol X, na przykład IPX4, oznacza, że dla danej pozycji nie podano klasyfikacji albo nie była ona potrzebna w konkretnym zastosowaniu. IPX4 informuje więc o odporności na wodę, ale nie daje informacji o ochronie przed pyłem.
Druga cyfra pokazuje odporność na wodę
Druga cyfra jest dla użytkownika zwykle najbardziej intuicyjna, ale także najczęściej błędnie interpretowana. Wysoki wynik nie oznacza uniwersalnej wodoodporności. Liczy się rodzaj kontaktu z wodą, jego kierunek, ciśnienie i czas trwania.
| Cyfra | Ochrona przed wodą | Praktyczny przykład |
|---|---|---|
| 0 | Brak ochrony. | Wyłącznie suche, zabezpieczone miejsce. |
| 1 | Pionowo spadające krople. | Skropliny lub delikatne kapanie z góry. |
| 2 | Krople spadające przy przechyleniu obudowy do 15°. | Urządzenie ustawione pod niewielkim kątem. |
| 3 | Natrysk wody do 60° od pionu. | Deszcz padający pod kątem. |
| 4 | Zachlapanie z różnych kierunków. | Łazienka, kuchnia, zadaszony taras. |
| 5 | Strugi wody z dyszy. | Mycie i silniejszy deszcz, bez zanurzania. |
| 6 | Silne strugi wody. | Trudniejsze warunki zewnętrzne i intensywne spłukiwanie. |
| 7 | Krótkotrwałe zanurzenie, standardowo do 1 m przez około 30 minut. | Przypadkowe wpadnięcie urządzenia do wody. |
| 8 | Długotrwałe zanurzenie w warunkach określonych przez producenta. | Urządzenia przeznaczone do stałego lub głębszego zanurzenia. |
| 9 | Strumienie wody pod wysokim ciśnieniem i w podwyższonej temperaturze. | Intensywne mycie w zastosowaniach przemysłowych. |
Najważniejsza pułapka dotyczy oznaczeń IPX7 i IPX8. Norma rozdziela test zanurzeniowy od testów działania strugą wody, dlatego producent powinien podać dodatkowo, czy obudowa spełnia także IPX5 lub IPX6. W praktyce szukam w karcie produktu zapisu typu IP66/IP68, jeśli urządzenie ma jednocześnie znosić mocne strugi i zanurzenie.
Jak dobrać ochronę do oświetlenia i smart home
Dobór zaczynam od realnego miejsca montażu, a nie od najwyższej dostępnej liczby. Przewymiarowanie może podnieść cenę, zwiększyć rozmiar oprawy i utrudnić serwis, natomiast zbyt niski poziom ochrony szybko kończy się korozją, migotaniem albo awarią elektroniki.
Wnętrza i pomieszczenia suche
W sypialni, salonie czy zwykłym korytarzu nie zawsze potrzebna jest podwyższona ochrona przed wodą. Najczęściej wystarcza podstawowa obudowa, o ile urządzenie nie znajduje się w miejscu narażonym na kurz, parę albo przypadkowe zachlapanie. Przy oprawach sufitowych większe znaczenie może mieć odprowadzanie ciepła niż bardzo wysoki parametr IP.
Łazienka i kuchnia
W pobliżu umywalki, prysznica i wanny wybieram oprawy co najmniej odporne na zachlapanie, ale dokładny wymóg zależy od strefy i projektu instalacji. IP44 chroni przed bryzgami z różnych kierunków, lecz nie oznacza odporności na zanurzenie ani intensywny strumień z prysznica.
W kuchni trzeba uwzględnić także tłuszcz, parę i osadzający się brud. Nad blatem roboczym oprawa IP44 może być rozsądnym wyborem, ale przy zlewie lub w miejscu regularnie mytym wodą lepiej sprawdzić wyższy poziom ochrony oraz sposób czyszczenia wskazany przez producenta.
Elewacja, ogród i taras
Do opraw zewnętrznych często wybieram minimum IP44 w miejscu osłoniętym i wyższy poziom, gdy lampa jest wystawiona na deszcz, śnieg oraz wiatr. IP65 daje pyłoszczelność i ochronę przed strugami wody, dlatego dobrze pasuje do wielu kinkietów, reflektorów i obudów sterowników montowanych na elewacji.
Nie wystarczy jednak przykleić urządzenia do ściany i uznać sprawy za zamkniętą. Woda może dostać się przez niewłaściwie ułożony przewód, nieszczelny dławik albo otwór wykonany podczas montażu. W instalacjach smart home szczególnie pilnuję, aby zasilacz, moduł, puszka i wszystkie połączenia miały ochronę odpowiednią do tego samego środowiska.
Przeczytaj również: Najzdrowsza barwa światła? Dobierz ją do pory dnia
Oprawy w gruncie i urządzenia narażone na wodę
Oświetlenie oczek wodnych, fontann i miejsc, w których urządzenie może znaleźć się pod wodą, wymaga oznaczenia dopuszczającego zanurzenie. IP67 może wystarczyć przy krótkim, przypadkowym zanurzeniu, natomiast do pracy stałej potrzebne są warunki określone dla IP68, w tym dopuszczalna głębokość i czas.
W przypadku lamp ogrodowych równie ważne są odporność mechaniczna, promieniowanie UV i zakres temperatur. Kod IP nie mówi, czy obudowa wytrzyma uderzenie kamieniem, mróz albo wieloletnią ekspozycję na słońce.
Najczęstsze błędy przy interpretacji oznaczeń
Najwięcej problemów wynika z traktowania kodu jako jednej, ogólnej oceny „szczelności”. Tymczasem IP opisuje konkretny zestaw warunków testowych, a nie gwarantuje bezawaryjnej pracy w każdym środowisku.
- IP65 nie oznacza odporności na zanurzenie. Chroni przed pyłem i strugami wody, ale nie zastępuje IP67 lub IP68.
- IP67 nie zapewnia automatycznie ochrony przed silną strugą. Do mycia ciśnieniowego potrzebne są odpowiednie cyfry wodne.
- IP44 nie jest klasą do każdego miejsca na zewnątrz. Zadaszenie, kierunek deszczu i możliwość zalegania śniegu zmieniają warunki pracy.
- Sam produkt nie gwarantuje szczelności instalacji. Uszkodzona uszczelka, źle dokręcony dławik lub otwór w obudowie obniżą rzeczywistą ochronę.
- IP to nie IK. Kod IK opisuje odporność na udary mechaniczne, więc przy lampach narażonych na uderzenia trzeba sprawdzić oba parametry.
- IP to nie klasa ochronności elektrycznej. Klasy I, II i III dotyczą sposobu ochrony przed porażeniem, a nie odporności obudowy na pył i wodę.
W praktyce sprawdzam także, czy podany parametr dotyczy kompletnego urządzenia, czy tylko samej obudowy. Producent może uzależnić osiągnięcie IP od zastosowania konkretnego przewodu, zaślepki lub sposobu ustawienia produktu.
Co sprawdzić przed zakupem i montażem
Przed wyborem urządzenia zapisuję warunki, w których będzie pracować. Taka krótka lista zwykle daje więcej niż kierowanie się samym hasłem „wodoodporny”.
- Określ, czy urządzenie będzie w suchym wnętrzu, w miejscu zachlapywanym, na otwartej przestrzeni czy pod wodą.
- Sprawdź, czy zagrożeniem jest pył, deszcz, mycie strugą, para, śnieg albo stałe zanurzenie.
- Odczytaj obie cyfry IP, a nie tylko tę dotyczącą wody.
- Zweryfikuj instrukcję montażu, maksymalną głębokość zanurzenia i czas testu, szczególnie przy IP68.
- Dobierz odpowiednie przewody, złącza, dławiki i puszki, bo najsłabszy element może zniweczyć ochronę całego układu.
- Po montażu sprawdź stan uszczelek i nie wierć dodatkowych otworów bez ich właściwego zabezpieczenia.
Nie wybieram automatycznie najwyższego oznaczenia. Dla lampy pod zadaszeniem IP44 może być wystarczające, dla reflektora na elewacji rozsądniejsze będzie IP65, a dla urządzenia pracującego w zbiorniku potrzebne jest IP67 lub IP68 zgodnie z instrukcją. Najlepszy parametr to ten dopasowany do rzeczywistego ryzyka, niekoniecznie najwyższy w katalogu.
Mały parametr, duża różnica w trwałości instalacji
Oznaczenie IP warto traktować jako punkt wyjścia do decyzji, a nie marketingową obietnicę pełnej odporności. Pierwsza cyfra mówi o pyle i dostępie do części niebezpiecznych, druga o konkretnym rodzaju kontaktu z wodą, natomiast trwałość zależy jeszcze od montażu, materiałów i warunków pracy.
Przy oświetleniu oraz inteligentnych instalacjach domowych największą różnicę robi dokładne dopasowanie urządzenia do miejsca, kontrola połączeń i regularne oględziny uszczelek. Dzięki temu kod z obudowy przekłada się na realne bezpieczeństwo i dłuższą, stabilniejszą pracę całego systemu.
