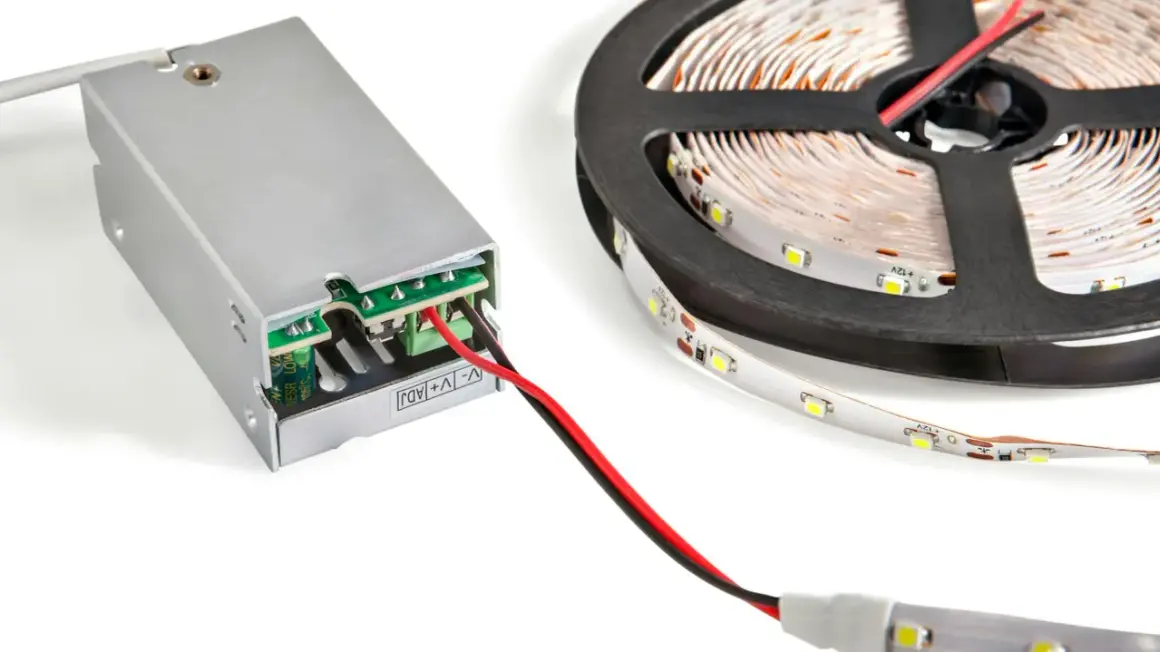

Solidne połączenie na taśmie LED robi większą różnicę, niż zwykle się zakłada. Dobrze wykonany lut oznacza mniej spadków napięcia, lepszy kontakt w narożnikach i mniejsze ryzyko awarii po kilku tygodniach pracy. Poniżej pokazuję, jak lutować LED-y bez przegrzewania padów, jak przygotować przewody i kiedy lutowanie ma sens bardziej niż szybka złączka.
Najważniejsze zasady, które oszczędzą ci poprawek
- Najpierw przygotuj pady i przewody, dopiero potem grzej lutownicę dłużej niż kilka sekund.
- Pracuj na czystym grocie, cienkiej cynie i niewielkiej ilości topnika.
- Lutuj krótkim kontaktem z polem miedzianym, nie z obudową diody.
- Polaryzacja ma znaczenie: plus do plusa, a w RGB i taśmach adresowalnych także zgodnie z oznaczeniami kanałów i kierunku sygnału.
- Po lutowaniu odciąż połączenie i zabezpiecz je termokurczem albo osłoną przewidzianą dla danego typu taśmy.
Kiedy lutowanie ma sens, a kiedy lepsze są złączki
Ja najczęściej wybieram lutowanie wtedy, gdy instalacja ma być trwała, schowana albo odporna na drgania. Złączki bezlutowe są szybsze, ale w narożnikach, wilgotnych miejscach i tam, gdzie przewód bywa szarpany, lut daje po prostu pewniejsze połączenie. W praktyce to różnica między montażem „na chwilę” a rozwiązaniem, do którego nie trzeba wracać.
Nie oznacza to jednak, że lut zawsze wygrywa. Jeśli robisz prosty montaż pod szafkami, z dostępem do każdego punktu i bez potrzeby cięcia oraz ponownego łączenia, złączka bywa sensowna. Ja traktuję ją jako opcję roboczą, a lut jako rozwiązanie docelowe. To dobre rozróżnienie, bo oszczędza frustracji przy instalacjach, które mają działać latami.
| Metoda | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| Lutowanie | Trwałe połączenie, mało miejsca, dobra odporność na drgania | Wymaga wprawy, łatwo przegrzać pad | Profile aluminiowe, narożniki, miejsca trudno dostępne |
| Złączka bezlutowa | Szybki montaż, brak narzędzi, łatwiejszy start | Mniej pewny styk, większy gabaryt, słabsza praca w wilgoci | Prosty montaż testowy lub projekt, który może się jeszcze zmieniać |
| Kostka / zacisk | Łatwo rozłączyć i poprawić | Zajmuje więcej miejsca, nie jest tak estetyczna | Instalacje serwisowe, gdzie liczy się dostęp |
Jeśli mam być praktyczny, lutowanie najbardziej opłaca się tam, gdzie połączenie ma zniknąć z pola widzenia i nie ma miejsca na przypadek. Zanim jednak dotkniesz grotem padów, warto dobrze przygotować narzędzia, bo od tego zależy połowa sukcesu.
Czego potrzebujesz, żeby połączenie wyszło za pierwszym razem
Do taśmy LED nie potrzebujesz całego warsztatu, ale też nie warto brać pierwszej lepszej lutownicy z szuflady. Najlepiej działa stacja z regulacją temperatury, cienki grot, cyna z rdzeniem topnika i elastyczny przewód linka, który da się ułożyć bez naprężania pól lutowniczych. W praktyce najwygodniej pracuje się na temperaturze około 320-350°C; przy bezołowiowej cynie zwykle trzeba iść nieco wyżej, ale skracać kontakt grotu z elementem.
| Narzędzie | Po co jest potrzebne | Na co zwrócić uwagę |
|---|---|---|
| Lutownica kolbowa lub stacja | Do szybkiego podgrzania pola i przetopienia cyny | Regulacja temperatury i cienki grot są ważniejsze niż sama moc na papierze |
| Cyna z topnikiem | Tworzy właściwy spoiwo i ułatwia rozpływanie | Cienka średnica jest wygodniejsza przy małych padach |
| Topnik w pisaku lub paście | Pomaga uzyskać czyste, szybkie połączenie | Przy małych polach naprawdę robi różnicę |
| Przewód linka | Łączy taśmę z zasilaniem lub kontrolerem | Najlepiej miękki i elastyczny, żeby nie ciągnął za pad |
| Koszulka termokurczliwa | Chroni połączenie i odciąża je mechanicznie | Dobierz rozmiar tak, by po obkurczeniu dobrze obejmowała lut |
| Alkohol izopropylowy i bezpyłowy czyściwo | Usuwa brud, resztki topnika i tłuszcz | Czyste pady lutują się wyraźnie lepiej |
Ja zwykle zaczynam od tego, że ustawiam lutownicę, czyszczę grot i sprawdzam, czy mam pod ręką wszystko, co od razu zabezpieczy gotowe połączenie. Gdy coś trzeba szukać w trakcie, taśma i pady zdążą się niepotrzebnie nagrzać.
Jak przygotować taśmę i przewody przed lutowaniem
Przygotowanie jest nudne tylko z pozoru. W praktyce to właśnie tutaj decyduje się, czy połączenie będzie równe i trwałe, czy zamieni się w kulkę cyny przyklejoną do przypadkowego miejsca. Na taśmie trzeba najpierw znaleźć miejsce cięcia, a potem odsłonić tylko tyle miedzi, ile naprawdę potrzebujesz.
- Odetnij taśmę tylko w oznaczonym miejscu. Zwykle są to wyraźne znaczniki lub ikonka nożyczek. Cięcie poza nimi uszkadza ścieżki.
- Odsłoń pady, jeśli taśma ma osłonę silikonową. W wersjach wodoodpornych zdejmuję wyłącznie minimalny fragment powłoki, żeby nie osłabić całego odcinka.
- Oczyść pole lutownicze. Alkohol izopropylowy i sucha ściereczka wystarczą w większości przypadków.
- Odizoluj przewody na 3-5 mm. Za długi odcinek zwiększa ryzyko zwarcia, za krótki utrudnia solidny chwyt.
- Pocynuj końcówki. Najpierw przewód, potem pady. To skraca czas późniejszego lutowania do absolutnego minimum.
Wstępne cynowanie jest małym krokiem, ale robi ogromną różnicę. Jeśli pad i przewód są już pokryte cienką warstwą cyny, całe połączenie powstaje szybciej, a taśma ma mniej czasu na przegrzanie. To właśnie ten moment, w którym większość początkujących zyskuje najwięcej.
Jak lutować taśmy LED krok po kroku
Sam proces jest prosty, jeśli pilnujesz kolejności. Ja zawsze pracuję tak, żeby najpierw ogrzać pole, dopiero potem podać cynę i od razu odsunąć grot. Dzięki temu ciepło trafia tam, gdzie trzeba, a nie w obudowę diody albo klej trzymający taśmę.
- Sprawdź oznaczenia plusa i minusa. W taśmach jednokolorowych to kluczowe, a w RGB i adresowalnych trzeba dodatkowo zwrócić uwagę na kanały i kierunek sygnału.
- Przyłóż grot do pola miedzianego, nie do cyny. Najpierw podgrzewasz pad, potem dodajesz spoiwo.
- Podaj odrobinę cyny. Ma spłynąć cienko i równomiernie, bez tworzenia dużej, ciężkiej grudki.
- Połącz przewód z padem. Jeśli oba elementy są pocynowane, wystarczy bardzo krótki kontakt, zwykle 1-3 sekundy.
- Nie ruszaj połączenia podczas stygnięcia. Właśnie wtedy powstają zimne luty, które wyglądają dobrze tylko na pierwszy rzut oka.
- Skontroluj lut wzrokowo i multimetrem. Spójne połączenie nie powinno mieć pęknięć, matowych wysp ani zwarcia do sąsiedniego pola.
Dobry lut nie musi być ogromny. Ma być równy, czysty i funkcjonalny. Jeśli widzisz, że cyna układa się w kulkę i nie chce się rozpłynąć, zwykle problemem nie jest sam przewód, tylko zabrudzony pad, za zimny grot albo brak topnika. Wtedy lepiej przerwać i poprawić warunki niż grzać wszystko coraz dłużej.
Jak poradzić sobie z RGB, CCT i taśmami wodoodpornymi
Nie każda taśma lutuje się tak samo. Przy prostym, jednokolorowym pasku sprawa jest banalna, ale już RGB, RGBW, CCT czy taśmy adresowalne wymagają dokładniejszego czytania oznaczeń. To jeden z tych momentów, w których warto poświęcić minutę na sprawdzenie nadruków na płytce, zamiast później szukać błędu po kolorze świecenia.
| Typ taśmy | Co lutujesz | Na co uważać |
|---|---|---|
| Jednokolorowa | Najczęściej 2 pola: plus i minus | Polaryzacja ma znaczenie od pierwszego podłączenia |
| RGB | Zwykle 4 pola: wspólny plus i trzy kanały kolorów | Łatwo pomylić kolejność przewodów, jeśli patrzysz tylko na kolory kabli |
| RGBW lub CCT | Zwykle 4-5 pól, zależnie od konstrukcji | Nie zakładaj schematu z pamięci, tylko czytaj nadruk na PCB |
| Adresowalna | Zasilanie i linia danych, czasem także masa sygnałowa | Liczy się kierunek: wejście IN i wyjście OUT nie są zamienne |
Taśmy jednokolorowe
Tu najłatwiej o sukces, ale też o rutynowy błąd. Plus i minus muszą się zgadzać, a przewód nie może ciągnąć za pady. Jeśli taśma ma pracować w profilu aluminiowym, zostaw sobie jeszcze miejsce na termokurcz, żeby połączenie nie dotykało ostrych krawędzi.
Taśmy RGB i CCT
Przy RGB najważniejsze jest zachowanie kolejności kanałów. W CCT dochodzi jeszcze rozróżnienie między zimną a ciepłą bielą. Jeśli zrobisz wszystko poprawnie, ale kolory po podłączeniu nie będą zgadzały się z oczekiwaniem, zwykle wystarczy zamienić kolejność przewodów na kontrolerze lub na padach. Sam lut jest tu tylko połową układanki.
Przeczytaj również: Ledy reagujące na dźwięk - Jak wybrać i uniknąć błędów?
Taśmy wodoodporne
Wodoodporna osłona nie oznacza, że po lutowaniu wszystko nadal będzie szczelne. W miejscu połączenia trzeba odtworzyć ochronę, bo to właśnie tam wilgoć najszybciej wchodzi pod osłonę. Ja stosuję termokurcz i zabezpieczenie zgodne z konstrukcją taśmy, a nie „cokolwiek pod ręką”, bo przypadkowy klej potrafi bardziej zaszkodzić niż pomóc.
W tych wariantach najważniejsze jest jedno: nie lutuj z pamięci. Oznaczenia na taśmie są ważniejsze niż przyzwyczajenie do „standardowego” układu. Dzięki temu unikniesz sytuacji, w której wszystko świeci, ale nie tak, jak powinno.
Najczęstsze błędy, które psują połączenie
Większość problemów przy lutowaniu LED-ów powtarza się zaskakująco regularnie. Dobra wiadomość jest taka, że prawie każdy z nich da się wyłapać jeszcze przed montażem finalnym. Zła wiadomość: jeśli je zignorujesz, wrócą później jako migotanie, brak kontaktu albo martwy odcinek taśmy.
| Błąd | Jak wygląda w praktyce | Jak go naprawić |
|---|---|---|
| Za wysoka temperatura i zbyt długie grzanie | Pad się odkleja, taśma ciemnieje, klej mięknie | Skróć czas kontaktu, użyj topnika i pracuj szybciej |
| Brak cynowania przed właściwym lutem | Cyna tworzy kulkę i nie chce się rozpłynąć | Pocynuj osobno pad i przewód, dopiero potem łącz |
| Za gruby przewód do małego pada | Połączenie ciągnie za ścieżkę i odrywa pole | Użyj cieńszej linki i dodaj odciążenie mechaniczne |
| Pomyłka polaryzacji | Taśma nie świeci albo działa nie tak, jak powinna | Sprawdź oznaczenia multimetrem przed włączeniem zasilania |
| Zwarcie między padami | Taśma gaśnie, zasilacz się wyłącza albo układ grzeje się miejscowo | Usuń nadmiar cyny plecionką lub odsysaczem |
| Brak zabezpieczenia połączenia | Po kilku tygodniach przewód się odrywa lub koroduje | Załóż termokurcz i odciąż przewód, szczególnie w profilu i w wilgoci |
Najczęściej nie psuje się samo lutowanie, tylko wszystko dookoła: naprężenie przewodu, brudne pady, brak odciążenia albo zbyt agresywne grzanie. Kiedy zaczynasz traktować te drobiazgi serio, jakość połączenia rośnie natychmiast.
Co sprawdzić po lutowaniu, zanim taśma trafi do profilu
Po zlutowaniu nie zamykam od razu instalacji. Najpierw robię krótki test na niskim obciążeniu, oglądam każdy pad i delikatnie poruszam przewodem, żeby sprawdzić, czy połączenie nie pracuje. Jeśli taśma ma być długa, mierzę też spadek napięcia na końcu odcinka, bo przy słabym zasilaniu różnica jasności potrafi wyjść dopiero po montażu.
Jeśli instalacja ma działać latami, zwracam uwagę jeszcze na jedną rzecz: odciążenie mechaniczne. Przewód nie powinien wisieć na samym padzie, tylko opierać się na koszulce, kleju montażowym albo obudowie profilu. To drobiazg, który często decyduje o tym, czy połączenie wytrzyma ruch, temperaturę i zwykłe codzienne drgania.
W praktyce dobrze zrobione lutowanie daje spokój, estetykę i większą przewidywalność całego układu. Jeśli poświęcisz kilka minut na przygotowanie, krótkie grzanie i kontrolę końcową, taśma LED będzie działać tak, jak powinna, a nie tak, jak akurat udało się ją złożyć.
