Źle rozplanowane lampy pod okapem potrafią oślepiać, tworzyć nierówne plamy światła albo przestać działać po pierwszej zimie. Dobry schemat oświetlenia podbitki powinien więc pokazywać nie tylko połączenia przewodów, lecz także wybór napięcia, rozmieszczenie opraw, ochronę przed wilgocią i sposób sterowania. Poniżej pokazuję praktyczne warianty instalacji oraz parametry, które naprawdę mają znaczenie podczas budowy lub remontu domu.
Najważniejsze decyzje przed montażem lamp pod okapem
- Połączenie równoległe zapewnia równą jasność wszystkich opraw i ułatwia wymianę uszkodzonego punktu.
- 24 V DC zwykle sprawdza się najlepiej przy dłuższych odcinkach i większej liczbie lamp.
- IP44 może wystarczyć w bardzo osłoniętym miejscu, ale przy deszczu nawiewanym lepiej wybrać IP54 lub IP65.
- Zasilacz dobierz z około 20-procentowym zapasem mocy, a przy długich przewodach sprawdź spadek napięcia.
- Typowy rozstaw punktów wynosi około 0,8-1,5 m, lecz zależy od kąta świecenia, wysokości elewacji i oczekiwanego efektu.
Jak czytać schemat oświetlenia podbitki

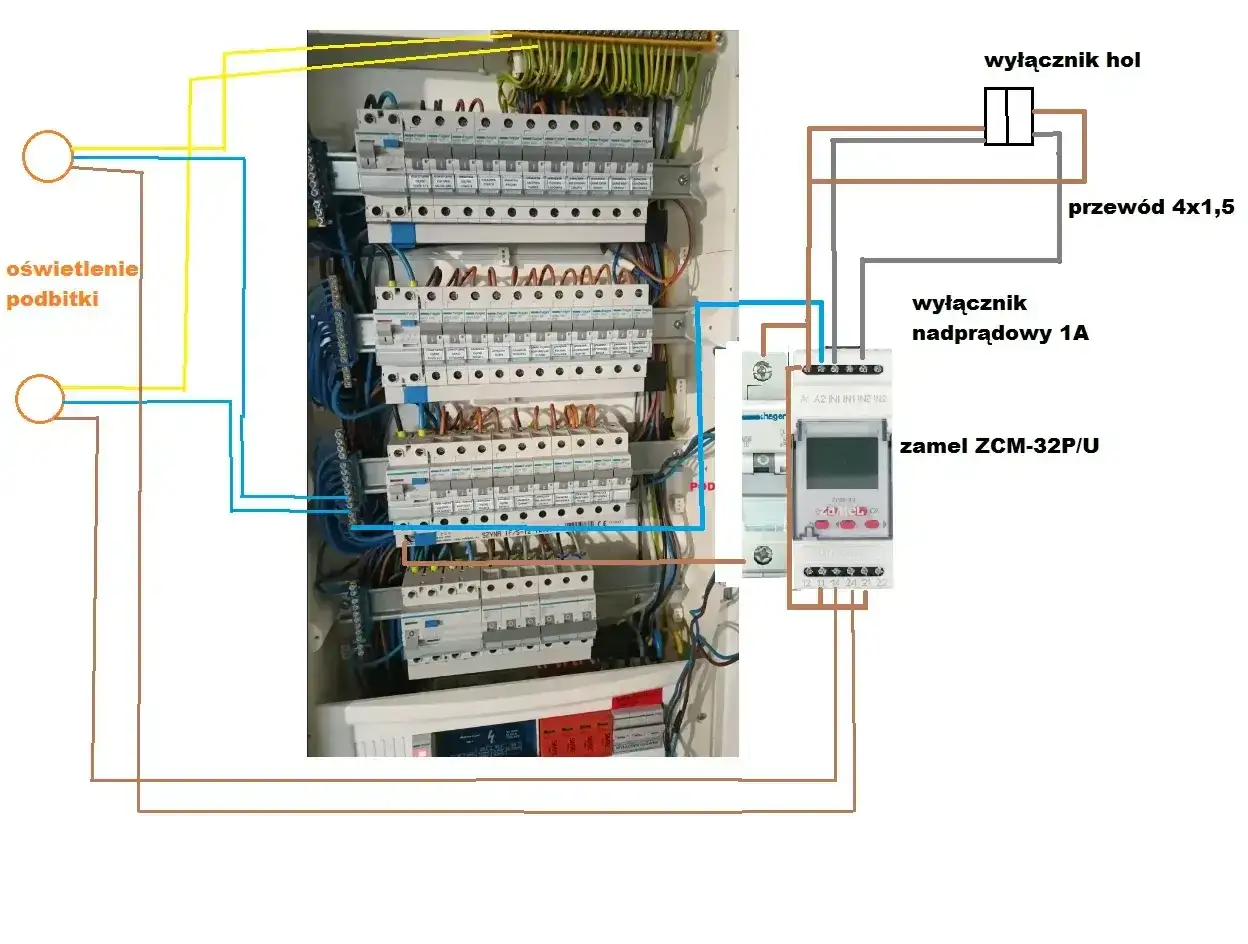

Najprostszy układ składa się z zabezpieczenia w rozdzielnicy, elementu sterującego, przewodu zasilającego, ewentualnego zasilacza oraz opraw zamontowanych w podbitce. Najważniejsza zasada jest prosta: wszystkie punkty świetlne podłączamy równolegle, a nie jeden za drugim.
W połączeniu równoległym każda lampa otrzymuje właściwe napięcie. Jeżeli jedna oprawa się przepali, pozostałe nadal działają. Połączenie szeregowe jest złym pomysłem w typowym oświetleniu podbitki, ponieważ awaria jednego punktu może wyłączyć cały odcinek, a jasność lamp zależy od siebie nawzajem.
Wariant z zasilaczem 24 V
230 V AC
↓
rozdzielnica
↓
zabezpieczenie + włącznik lub sterownik
↓
zasilacz 230 V / 24 V DC
↓
puszka rozdzielcza 24 V
├── oprawa LED 1
├── oprawa LED 2
├── oprawa LED 3
└── oprawa LED 4Po stronie 24 V prowadzisz dwa przewody, najczęściej oznaczone jako plus i minus. Od głównej linii wykonuje się odgałęzienia do poszczególnych opraw. Przy długiej elewacji lepiej podzielić instalację na dwie lub trzy sekcje, ponieważ skraca to przewody i ogranicza spadki napięcia powodujące słabsze świecenie ostatnich lamp.
Wariant z oprawami na 230 V
230 V AC
↓
rozdzielnica
↓
zabezpieczenie + włącznik lub sterownik
↓
puszka rozdzielcza
├── oprawa 230 V 1
├── oprawa 230 V 2
├── oprawa 230 V 3
└── oprawa 230 V 4W tym wariancie nie stosuje się zasilacza 12 lub 24 V, ponieważ oprawy są przeznaczone do bezpośredniego podłączenia do sieci. Trzeba jednak pamiętać, że instalacja 230 V pod okapem wymaga szczególnej staranności, właściwego zabezpieczenia i pomiarów po wykonaniu. Podłączenie strony sieciowej najlepiej powierzyć elektrykowi, nawet jeśli samo wycięcie otworów i montaż opraw wykonujesz samodzielnie.
12 V, 24 V czy 230 V pod podbitką
Nie ma jednego rozwiązania dobrego dla każdego domu. Ja przy dłuższych liniach i większej liczbie punktów najczęściej skłaniam się ku 24 V DC, ponieważ przy tej samej mocy płynie mniejszy prąd niż w instalacji 12 V. To ułatwia ograniczenie strat w przewodach.
| Wariant | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| 12 V | Niskie napięcie, szeroki wybór małych opraw | Większy prąd i większe ryzyko spadku napięcia | Krótkie odcinki, niewielka liczba punktów |
| 24 V | Lepsza praca na dłuższych trasach, łatwe sterowanie LED | Trzeba dobrać zgodne oprawy i zasilacz | Długie elewacje, kilkanaście lub więcej punktów |
| 230 V | Brak dodatkowego zasilacza, proste zasilanie opraw | Wyższe wymagania dotyczące ochrony i montażu | Oprawy sieciowe, gotowa instalacja wykonana przez fachowca |
W systemach 12 i 24 V zasilacz powinien znajdować się w suchym, wentylowanym i dostępnym miejscu, na przykład na poddaszu lub w pomieszczeniu technicznym. Nie zabudowuj go na stałe pod panelami podbitki. Dostęp serwisowy ma znaczenie, bo zasilacz jest elementem, który może wymagać wymiany wcześniej niż same oprawy.
Jak rozmieścić punkty świetlne, żeby elewacja wyglądała dobrze
Rozstaw lamp warto wyznaczać na podstawie ich kąta świecenia, a nie wyłącznie długości podbitki. Przy typowych oczkach LED dobrym punktem wyjścia jest 0,8-1,5 m między oprawami. Lampy z wąskim strumieniem potrzebują mniejszego odstępu, natomiast oprawy szerokokątne mogą być rozmieszczone rzadziej.
Na długiej ścianie nie trzeba automatycznie montować punktu w każdym równym module podbitki. Najpierw zaznacz narożniki, drzwi, okna, wejście do garażu i taras. W tych miejscach światło ma funkcję użytkową, dlatego często potrzebuje gęstszego rozmieszczenia niż na bocznych, reprezentacyjnych ścianach.
Odległość od elewacji
Położenie oprawy w szerokości podbitki wpływa na wygląd całej ściany. Punkt zamontowany bliżej elewacji mocniej podkreśli jej fakturę, a przesunięty w stronę krawędzi okapu da bardziej równomierne światło na podjeździe lub chodniku. Przed wywierceniem wszystkich otworów dobrze jest zamontować jedną lampę testowo i sprawdzić efekt po zmroku.
Przeczytaj również: Girlanda świetlna na zewnątrz - jak wybrać i bezpiecznie zamontować?
Barwa i moc światła
- 2700-3000 K daje ciepły, spokojny efekt i dobrze pasuje do drewna, beżu oraz klasycznej elewacji.
- 3500-4000 K jest bardziej neutralne i praktyczne przy wejściu, garażu lub tarasie.
- Do dekoracyjnego obrysowania domu zwykle wystarczą oprawy o mocy około 2-5 W na punkt, ale ostateczny efekt zależy od strumienia świetlnego i optyki.
Zbyt mocne lampy są jednym z częstszych błędów. Podbitka ma budować miękką warstwę światła, a nie zamieniać elewację w jasno oświetloną scenę. W praktyce lepiej zacząć od słabszych opraw i dobrze zaplanowanego rozstawu niż próbować ratować rzadko rozmieszczone punkty dużą mocą.
Jak dobrać oprawy, przewody i zasilacz
Pod okapem występuje wilgoć, kurz, skraplanie pary i okresowe działanie deszczu nawiewanego przez wiatr. Dlatego sprawdzaj nie tylko samą klasę IP, ale też jakość uszczelki, sposób montażu i zalecenia producenta dotyczące konkretnego miejsca.
| Element | Praktyczna wskazówka |
|---|---|
| Oprawa pod osłoniętym okapem | Minimum IP44, jeśli miejsce rzeczywiście jest chronione przed wodą |
| Oprawa przy krawędzi dachu lub rynnie | Lepiej wybrać IP54, IP65 lub wyższą klasę zgodnie z warunkami |
| Połączenia przewodów | Hermetyczne złączki, najlepiej o klasie IP65-IP68 |
| Przewody niskonapięciowe | Często stosuje się 2 x 1,5 mm², ale przekrój trzeba policzyć dla długości i prądu |
| Przewód po stronie 230 V | Typowo stosuje się przewód z żyłą ochronną, lecz dobór należy do projektu i elektryka |
Jeżeli oprawy mają łącznie 42 W, zasilacz 24 V nie powinien mieć dokładnie 42 W. Po doliczeniu około 20 procent zapasu otrzymujemy 50,4 W, więc rozsądnym wyborem będzie model 60 W. Zapas chroni zasilacz przed ciągłą pracą na granicy możliwości, ale nie zastępuje sprawdzenia jego chłodzenia i warunków montażu.
Przy 12 V szczególnie pilnuj długości przewodów. Ten sam zestaw lamp pobiera dwa razy większy prąd niż przy 24 V, więc przy długiej trasie może pojawić się nierówna jasność. Wtedy pomagają krótsze odcinki, większy przekrój przewodu albo podział na osobne sekcje.
Montaż oświetlenia podbitki krok po kroku
- Rozrysuj elewację. Zaznacz długości odcinków, narożniki, wejścia, rynny, miejsca sterowania i położenie zasilacza.
- Wybierz napięcie i oprawy. Nie kupuj lamp 12 V do zasilacza 24 V ani opraw 230 V do instalacji niskonapięciowej.
- Policz moc całkowitą. Pomnóż moc jednej oprawy przez ich liczbę i dodaj około 20 procent zapasu dla zasilacza.
- Poprowadź przewody przed zamknięciem podbitki. Zostaw zapas przy każdym punkcie i oznacz przewody, aby później nie szukać właściwej sekcji.
- Wykonaj otwory zgodnie z kartą oprawy. Otwornica powinna mieć średnicę podaną przez producenta, a nie przypadkowo dobrany rozmiar.
- Zabezpiecz połączenia. Złączki nie powinny leżeć luźno w miejscu, gdzie zbiera się woda. Przewody prowadź w uchwytach lub rurze ochronnej.
- Sprawdź działanie przed ostatecznym zamocowaniem. Obejrzyj rozkład światła po zmroku i dopiero wtedy zamknij dostęp do instalacji.
W podbitce PVC trzeba uważać na temperaturę oprawy i precyzję otworu, bo materiał może się odkształcać. W drewnie krawędź otworu warto zabezpieczyć przed wilgocią, a w aluminium sprawdzić, czy oprawa ma odpowiednią średnicę i sposób mocowania.
Jeżeli instalacja przebiega w pobliżu materiałów palnych, nie zasłaniaj otworów wentylacyjnych oprawy i stosuj modele dopuszczone przez producenta do montażu w danym podłożu. Nie wciskaj lampy na siłę, nawet jeśli różnica wymiaru wydaje się niewielka.
Błędy, przez które schemat przestaje działać
- Łączenie opraw szeregowo zamiast równolegle, co powoduje nierówną pracę i trudną diagnostykę.
- Wybór zasilacza o mocy równej sumie mocy lamp, bez zapasu i bez sprawdzenia warunków chłodzenia.
- Prowadzenie długiej linii 12 V cienkim przewodem, czego skutkiem jest słabsze światło na końcu obwodu.
- Łączenie przewodów zwykłą kostką w miejscu narażonym na wilgoć.
- Montowanie opraw bez sprawdzenia głębokości zabudowy i średnicy otworu.
- Umieszczanie wszystkich lamp na jednym obwodzie, choć wejście, taras i podjazd powinny działać niezależnie.
- Podłączanie instalacji 230 V bez pomiarów ochronnych i sprawdzenia przewodu ochronnego.
Co zaplanować teraz, aby później nie kuć podbitki
Jeżeli podbitka nie jest jeszcze zamontowana, zostaw dodatkowy przewód lub pustą rurę do narożników, tarasu i miejsca przyszłego sterownika. Przyda się także zapas przewodu przy zasilaczu oraz dostępna puszka rewizyjna. Kilka dodatkowych złotych na etapie budowy może oszczędzić demontażu paneli, gdy zechcesz dodać czujnik zmierzchu, automatykę albo drugą strefę światła.
Najbardziej uniwersalny schemat to dziś oprawy LED 24 V połączone równolegle, podzielone na krótkie sekcje i zasilane z dostępnego, odpowiednio zabezpieczonego miejsca. Jeśli instalacja ma pracować na 230 V, potraktuj ją jak pełnoprawny obwód elektryczny i zleć wykonanie oraz pomiary osobie z odpowiednimi uprawnieniami.
Przed zakupem lamp sprawdź trzy rzeczy: napięcie, klasę IP i sposób montażu w konkretnym materiale podbitki. To właśnie te szczegóły, a nie sama liczba opraw, decydują o tym, czy oświetlenie będzie równe, trwałe i wygodne w codziennym użytkowaniu.
