Oprawa do łazienki, taśma LED na taras, gniazdo w garażu czy czujnik w ogrodzie nie powinny być dobierane wyłącznie po wyglądzie. O tym, czy urządzenie poradzi sobie z kurzem, wilgocią i wodą, mówi jego stopień ochrony IP. Poniżej znajdziesz czytelną tabelę oznaczeń, wyjaśnienie obu cyfr kodu oraz praktyczne wskazówki dotyczące oświetlenia i inteligentnych instalacji domowych.
Najważniejsze informacje o oznaczeniach IP w jednym miejscu
- Pierwsza cyfra określa ochronę przed ciałami stałymi, kurzem i dostępem do niebezpiecznych części.
- Druga cyfra opisuje odporność obudowy na wodę, od pionowo spadających kropel po zanurzenie.
- IP44 wystarcza w wielu osłoniętych miejscach, ale nie oznacza pełnej wodoodporności.
- IP65 chroni przed pyłem i strugami wody, dlatego często sprawdza się na zewnątrz.
- IP67 i IP68 dotyczą zanurzenia, lecz nie zastępują informacji o odporności na uderzenia, promieniowanie UV czy korozję.
Jak czytać oznaczenie IP
Kod IP pochodzi od angielskiego określenia Ingress Protection i jest opisany w normie PN-EN 60529, będącej polskim odpowiednikiem międzynarodowej normy IEC 60529. Litery „IP” są zawsze takie same, a znajdujące się po nich cyfry informują, przed czym chroni obudowa urządzenia.
Przykład jest prosty. W oznaczeniu IP65 pierwsza cyfra 6 mówi o pyłoszczelności, a druga cyfra 5 o ochronie przed strugami wody. Nie oznacza to jednak, że urządzenie można zanurzyć. Do tego potrzebne są oznaczenia z drugą cyfrą 7 lub 8.
Czasami zamiast cyfry pojawia się litera X, na przykład IPX4. Oznacza ona, że dla danego urządzenia nie podano albo nie oceniono pierwszego parametru. IPX4 mówi więc o ochronie przed wodą, ale nie potwierdza żadnego konkretnego poziomu ochrony przed pyłem.
Nie myl IP z klasą ochronności
W ofertach sklepów można spotkać określenie „klasa IP”, ale technicznie poprawniej mówić o stopniu ochrony IP albo kodzie IP. Nie należy też mylić go z klasą ochronności elektrycznej I, II lub III. Kod IP opisuje szczelność obudowy, natomiast klasa ochronności dotyczy sposobu zabezpieczenia użytkownika przed porażeniem.
Pierwsza cyfra kodu IP chroni przed pyłem i dotykiem
Pierwszy znak po literach IP dotyczy ciał stałych. W praktyce obejmuje zarówno możliwość dotknięcia niebezpiecznych części, jak i ochronę przed kurzem oraz drobnymi przedmiotami. Im wyższa cyfra, tym bardziej szczelna obudowa.
| Pierwsza cyfra | Znaczenie | Praktyczny przykład |
|---|---|---|
| 0 | Brak ochrony | Urządzenie wymagające montażu w dodatkowej obudowie |
| 1 | Ochrona przed ciałami stałymi o średnicy większej niż 50 mm | Ochrona przed przypadkowym dotknięciem dużą powierzchnią dłoni |
| 2 | Ochrona przed ciałami stałymi większymi niż 12,5 mm | Ograniczenie dostępu palcem |
| 3 | Ochrona przed ciałami stałymi większymi niż 2,5 mm | Ochrona przed większymi narzędziami i przewodami |
| 4 | Ochrona przed ciałami stałymi większymi niż 1 mm | Podstawowa ochrona przed drobnymi elementami |
| 5 | Ochrona pyłowa, dopuszczalne ograniczone wnikanie pyłu bez szkodliwego działania | Garaż, warsztat, zadaszone miejsce na zewnątrz |
| 6 | Pyłoszczelność | Obudowy automatyki, oprawy przemysłowe, urządzenia pracujące w zapylonym środowisku |
Różnica między cyfrą 5 a 6 jest istotna. Przy IP5X pewna ilość pyłu może dostać się do wnętrza, ale nie powinna zakłócać działania. Przy IP6X obudowa jest pyłoszczelna, co ma znaczenie między innymi dla wentylatorów, sterowników i opraw montowanych w warsztacie.
Druga cyfra pokazuje odporność na wodę
Druga cyfra odpowiada za ochronę przed wodą. To właśnie ona najczęściej decyduje, czy dana lampa nadaje się do łazienki, na elewację albo do montażu przy ścieżce ogrodowej. Sama informacja „wodoodporna” jest zbyt ogólna, dlatego zawsze sprawdzam konkretny kod.
| Druga cyfra | Znaczenie | Przykładowe zastosowanie |
|---|---|---|
| 0 | Brak ochrony przed wodą | Suche wnętrza i montaż w zamkniętej obudowie |
| 1 | Ochrona przed pionowo spadającymi kroplami | Urządzenie pod dachem, bez narażenia na wiatr i rozbryzgi |
| 2 | Ochrona przed kroplami przy odchyleniu obudowy do 15 stopni | Osłonięte urządzenia montowane na ścianie lub suficie |
| 3 | Ochrona przed natryskiem wody do 60 stopni od pionu | Oprawa narażona na deszcz padający pod kątem |
| 4 | Ochrona przed bryzgami wody z dowolnego kierunku | Łazienka, zadaszony taras, osłonięta elewacja |
| 5 | Ochrona przed strugami wody | Elewacja, ogród, miejsce wymagające okresowego mycia |
| 6 | Ochrona przed silnymi strugami wody | Trudniejsze warunki zewnętrzne i urządzenia narażone na intensywny deszcz |
| 7 | Ochrona przy krótkotrwałym zanurzeniu w wodzie | Oprawy gruntowe i urządzenia, które mogą znaleźć się chwilowo pod wodą |
| 8 | Ochrona przy ciągłym zanurzeniu w warunkach określonych przez producenta | Urządzenia do fontann, oczek wodnych i specjalistycznych instalacji |
| 9 | Ochrona przed wodą pod wysokim ciśnieniem i o wysokiej temperaturze | Urządzenia przemysłowe poddawane intensywnemu myciu |
Przy IPX7 i IPX8 nie zakładam automatycznie odporności na silne strugi wody. Zanurzenie i natrysk to różne testy, dlatego urządzenie przeznaczone do mycia myjką ciśnieniową powinno mieć odpowiednią klasę ochrony, a nie tylko wysoką cyfrę dotyczącą zanurzenia.
Co oznaczają dodatkowe litery
W rozszerzonych oznaczeniach mogą pojawić się litery informujące o ochronie przed dostępem do niebezpiecznych części. A oznacza ochronę przed dostępem wierzchem dłoni, B przed dostępem palcem, C przed dostępem narzędziem, a D przed dostępem drutem.
Spotyka się także litery uzupełniające H, M, S i W. Dotyczą one między innymi rodzaju urządzenia, stanu elementów ruchomych podczas badania oraz warunków atmosferycznych. W typowym zakupie domowym najważniejsze pozostają jednak dwie cyfry kodu IP i instrukcja producenta.
Jaki stopień ochrony IP wybrać w domu i ogrodzie
Dobór oznaczenia zawsze zaczynam od rzeczywistych warunków pracy. Innego zabezpieczenia potrzebuje lampa w suchej sypialni, innego plafon pod zadaszonym balkonem, a jeszcze innego oprawa zatopiona w podjeździe.
| Miejsce zastosowania | Najczęściej spotykany zakres | Na co uważać |
|---|---|---|
| Suche pomieszczenia | IP20 | Nie montować w pobliżu źródeł pary i rozbryzgów |

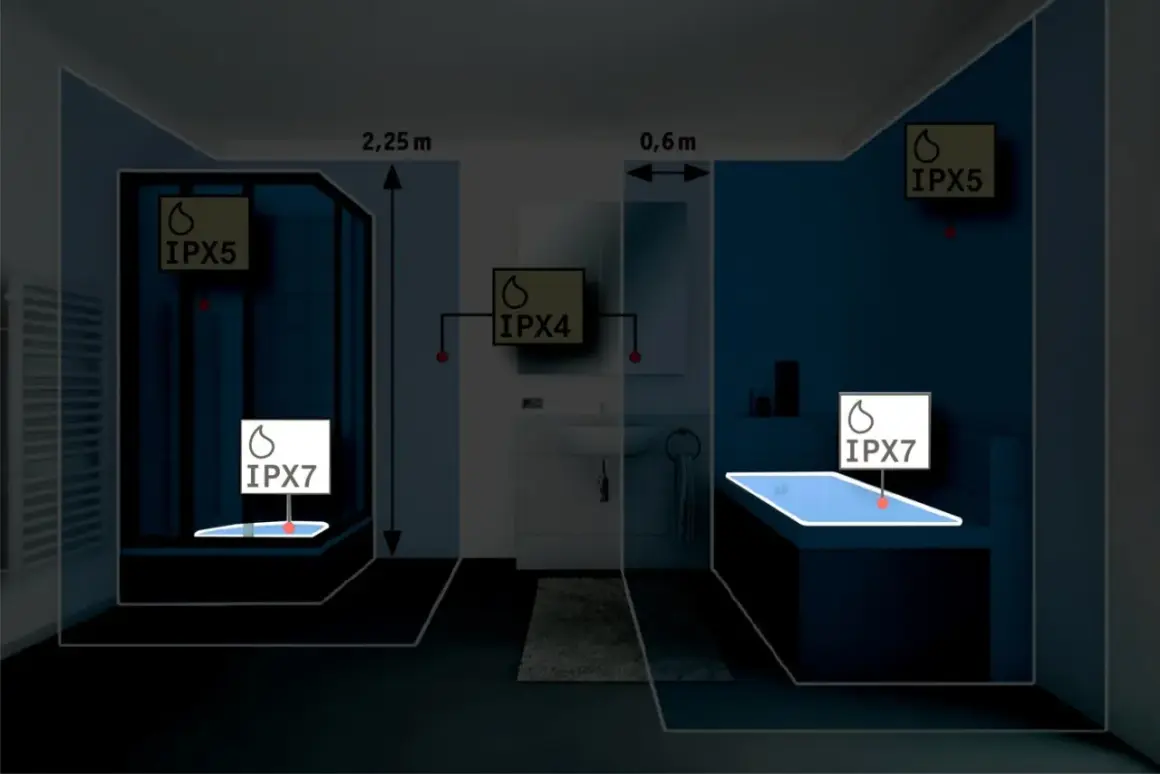

| Łazienka poza strefami bezpośredniego kontaktu z wodą | IP44 lub wyższy, zależnie od miejsca | Przestrzegać wymagań dotyczących stref i instalacji elektrycznych |
| Zadaszony balkon i taras | IP44 do IP54 | Wiatr może dostarczyć wodę z boku, nawet gdy miejsce jest zadaszone |
| Elewacja i niezadaszony ogród | IP65 lub wyższy | Sprawdzić odporność na UV, mróz i sposób prowadzenia przewodów |
| Oprawy gruntowe | IP67 lub IP68 | Liczy się także odporność mechaniczna i prawidłowe odprowadzenie wody |
| Fontanna i oczko wodne | IP68 | Producent powinien podać dopuszczalną głębokość i sposób montażu |
Do typowego wnętrza nie ma sensu kupować oprawy IP68 tylko dlatego, że brzmi solidniej. Wyższy stopień może oznaczać bardziej zamkniętą konstrukcję, większą masę i wyższą cenę, ale nie poprawi bezpieczeństwa, jeśli problemem jest na przykład brak wentylacji albo źle wykonane połączenie przewodów.
Popularne oznaczenia w praktyce
- IP20 sprawdza się w suchych pomieszczeniach, takich jak salon, sypialnia czy korytarz.
- IP44 chroni przed bryzgami, ale nie przed strumieniem wody. To częsty wybór do łazienek i miejsc osłoniętych.
- IP54 ogranicza wnikanie pyłu i chroni przed bryzgami, dlatego pasuje do garaży, warsztatów i zadaszonych stref zewnętrznych.
- IP65 zapewnia pyłoszczelność oraz ochronę przed strugami wody. Jest rozsądnym minimum dla wielu opraw elewacyjnych.
- IP67 pozwala na krótkotrwałe zanurzenie, więc bywa stosowane przy oprawach ogrodowych i gruntowych.
- IP68 przeznacza się do ciągłego zanurzenia, lecz dokładne warunki zawsze powinny wynikać z dokumentacji produktu.
W instalacjach smart home ta sama zasada dotyczy czujników, modułów i sterowników. Jeżeli urządzenie ma pracować w szklarni, kotłowni lub na zewnątrz, sprawdzam nie tylko IP, lecz także zakres temperatur, sposób zasilania i to, czy producent dopuszcza pracę w wilgotnym środowisku.
Czego tabela IP nie powie o urządzeniu
Kod IP jest ważnym parametrem, ale nie opisuje całej odporności produktu. Nie informuje o wytrzymałości na uderzenia. Do tego służy oznaczenie IK, które określa odporność obudowy na energię udaru.
IP nie gwarantuje również odporności na promieniowanie UV, sól, środki chemiczne, oleje, skraplanie pary ani wielokrotne zamarzanie i rozmrażanie. Oprawa z IP65 może dobrze znosić deszcz, ale szybko zmatowieć lub stracić szczelność, jeżeli jej tworzywo nie jest przystosowane do ciągłej ekspozycji na słońce.
Przeczytaj również: IP20 - co oznacza i gdzie można je stosować?
Najczęstsze błędy przy interpretacji
- „IP44 jest wodoodporne” - nie, ten stopień chroni przed bryzgami, ale nie przed zanurzeniem ani silnym strumieniem.
- „Im wyższe IP, tym lepiej w każdej sytuacji” - nie zawsze. Liczy się dopasowanie do warunków, wentylacja i odprowadzanie ciepła.
- „IP67 oznacza odporność na myjkę ciśnieniową” - nie. Test krótkiego zanurzenia nie jest tym samym co test silnych strug wody.
- „Sama oprawa ma IP65, więc cała instalacja jest zabezpieczona” - szczelność złączy, dławików, puszek i przewodów jest równie ważna.
- „Każdą lampę można zamontować w łazience” - lokalizacja w konkretnej strefie i wymagania instalacji mogą wykluczyć dany model mimo wysokiego IP.
W praktyce najwięcej problemów nie wynika z błędnie odczytanej cyfry, ale z nieprawidłowego montażu. Uszczelka może zostać ściśnięta krzywo, przewód wprowadzony bez dławika, a obudowa przewiercona w miejscu, którego producent nie przewidział. Certyfikowany stopień ochrony obowiązuje dla kompletnego, poprawnie zamontowanego urządzenia.
Jak sprawdzić, czy deklarowane IP wystarczy
Przed zakupem zapisuję trzy informacje: miejsce montażu, rodzaj kontaktu z wodą oraz obecność pyłu lub zabrudzeń. Dopiero potem wybieram konkretny kod, zamiast kierować się samym hasłem „do użytku zewnętrznego”.
- Określ, czy urządzenie będzie pracować w suchym wnętrzu, wilgotnym pomieszczeniu, pod dachem czy całkowicie na zewnątrz.
- Ustal, czy pojawią się krople, bryzgi, deszcz, strugi wody czy ryzyko zanurzenia.
- Sprawdź ilość pyłu oraz możliwość kontaktu z piaskiem, trocinami lub opiłkami.
- Porównaj wymagane IP z instrukcją, kartą katalogową i warunkami montażu.
- Zweryfikuj dodatkowo odporność IK, zakres temperatur, UV, korozję i sposób wykonania połączeń.
Jeśli producent podaje tylko ogólne hasło „wodoodporna obudowa”, a nie wskazuje konkretnego kodu IP, traktuję to jako sygnał ostrzegawczy. Przy oświetleniu zewnętrznym i urządzeniach elektrycznych konkretne oznaczenie jest znacznie bardziej użyteczne niż opis marketingowy.
Dobry wybór zaczyna się od warunków montażu
Najprościej zapamiętać zasadę, że pierwsza cyfra mówi o pyle i dostępie do wnętrza, a druga o wodzie. Dla większości domowych zastosowań wystarczy dobrać kod do realnego narażenia, bez płacenia za parametry, których urządzenie nigdy nie wykorzysta.
Przy oświetleniu i inteligentnych instalacjach patrzę na IP jak na jeden element całej układanki. Szczelna obudowa, właściwe złącza, odpowiedni przewód i poprawny montaż dopiero razem dają ochronę, której można zaufać przez lata.
