Dobrze dobrane złącze decyduje o tym, czy taśmy LED będą działały stabilnie, łatwo się je rozbuduje i czy instalacja nie sprawi problemów już przy pierwszym montażu. W praktyce wtyczka RGB to nie drobiazg, tylko element, który musi zgadzać się z napięciem, liczbą pinów i szerokością taśmy. Poniżej rozpisuję to praktycznie, tak żeby od razu wiedzieć, co kupić do domu, zabudowy meblowej albo dekoracyjnego podświetlenia.
Najważniejsze rzeczy, które trzeba sprawdzić przed zakupem
- Najpierw ustal, czy instalacja jest w standardzie 12 V RGB, czy 5 V ARGB.
- Potem dopasuj złącze do liczby pinów i układu styków.
- W taśmach LED ważna jest też szerokość PCB, najczęściej 10 mm w RGB.
- Do zakrętów, przedłużeń i łączenia odcinków zwykle lepiej użyć gotowej złączki niż improwizować przewodami.
- Jeśli taśma ma powłokę silikonową albo profil jest wąski, montaż trzeba zaplanować ostrożniej.
Czym jest złącze RGB i gdzie naprawdę się je stosuje
W praktyce złącze RGB jest po prostu końcówką, która ma połączyć taśmę, sterownik i zasilanie w jednym, poprawnie działającym układzie. Problem zaczyna się wtedy, gdy traktuje się je jak element uniwersalny: nie każdy konektor pasuje do każdego standardu, a różnica między RGB i ARGB nie sprowadza się do samego wyglądu wtyku.
Klasyczne RGB pracuje zwykle jako układ 12 V z czterema pinami, a adresowalne ARGB jako 5 V z trzema pinami i osobną linią danych. W instalacjach domowych najczęściej spotykam to przy taśmach podszafkowych, listwach dekoracyjnych i zabudowach meblowych. Jeśli ktoś kupi tylko „ładny” łącznik bez sprawdzenia standardu, montaż kończy się zwrotem towaru albo, gorzej, uszkodzeniem diod.
Dlatego przed zakupem zawsze zaczynam od pytania: czy to ma być zwykłe, jednolite RGB, czy rozwiązanie adresowalne, które pozwala sterować efektami punkt po punkcie. To właśnie tu rozstrzyga się większość późniejszych problemów, więc dalej idę krok po kroku od napięcia do samej mechaniki połączenia.
Jak odróżnić 12 V RGB od 5 V ARGB
To najważniejsze rozróżnienie w całym temacie. Na rynku oba rozwiązania bywają opisywane bardzo podobnie, ale nie są zamienne. Jeśli pomylisz standard, instalacja może po prostu nie zadziałać, a w skrajnym przypadku uszkodzić diody.
| Cecha | 12 V RGB | 5 V ARGB |
|---|---|---|
| Liczba pinów | 4 | 3, zwykle z jedną luką w złączu |
| Typ sterowania | Wspólny sygnał dla całej taśmy | Adresowanie efektów na odcinkach lub punktach |
| Najczęstsze zastosowanie | Klasyczne taśmy dekoracyjne i starsze instalacje | Bardziej efektowne realizacje z animacjami i przejściami |
| Ryzyko pomyłki | Podpięcie 5 V do 12 V może uszkodzić diody | Podłączenie pod niewłaściwe gniazdo zwykle kończy się brakiem działania lub błędnym efektem |
Warto zapamiętać prostą zasadę: jeśli widzisz 4 piny i klasyczną taśmę LED RGB, myślisz o 12 V. Jeśli masz 3 piny i osobną linię danych, wchodzisz w świat ARGB 5 V. Po tym kroku dużo łatwiej dobrać właściwy konektor, a jeszcze ważniejsze staje się dopasowanie go do samej taśmy i jej fizycznych wymiarów.
Jak dobrać konektor do taśmy LED i profilu
Tu najczęściej wygrywa praktyka, a nie katalogowy opis produktu. Najpierw trzeba sprawdzić szerokość taśmy, potem typ przewodu lub styku, a dopiero na końcu sam wygląd końcówki. W przypadku RGB bardzo często spotyka się taśmy 10 mm, ale zdarzają się też węższe instalacje 8 mm oraz szersze warianty dla innych standardów.| Typ taśmy | Typowa szerokość | Jaki konektor ma sens |
|---|---|---|

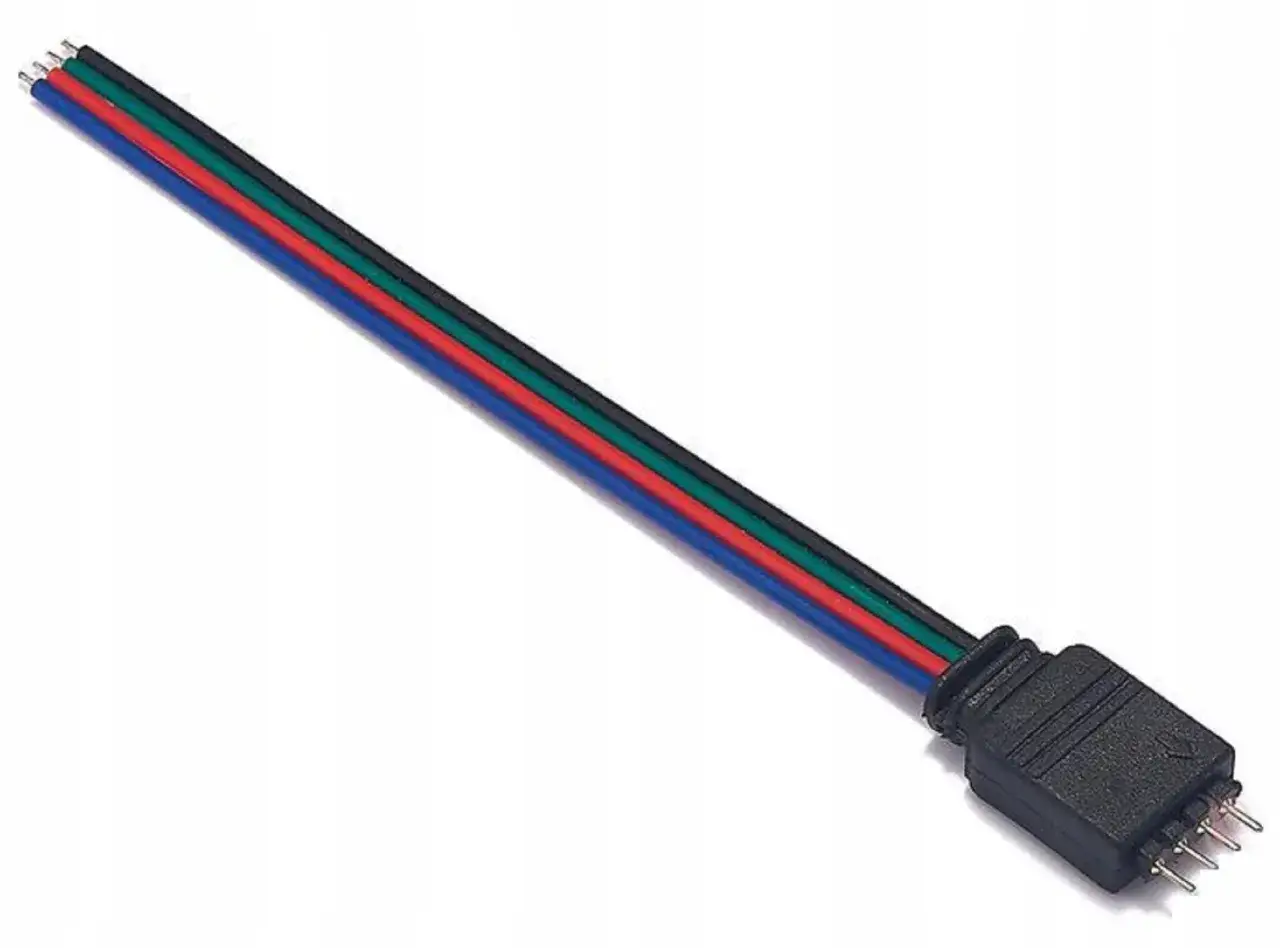

| Klasyczne RGB | 10 mm | Złączka 4-pin 10 mm, prosta lub z przewodem |
| Węższe instalacje dekoracyjne | 8 mm | Dedykowana złączka 8 mm |
| RGBW | 12 mm | Pięciopinowa złączka do szerszej taśmy |
| Taśmy COB RGB | Najczęściej 10 mm | Złączka 10 mm o możliwie niskim profilu |
Jeśli taśma ma być schowana w profilu aluminiowym, patrzę nie tylko na szerokość samej taśmy, ale też na to, czy złącze zmieści się wewnątrz profilu. W praktyce przy złączkach do 10 mm lepiej zakładać, że profil powinien mieć trochę zapasu, bo ciasny montaż szybko kończy się niedomknięciem klosza albo załamaniem przewodu. Podobnie jest z taśmami zabezpieczonymi silikonem: montaż bez lutowania nadal jest możliwy, ale zwykle wymaga więcej cierpliwości i dokładniejszego dociśnięcia styków.
Ja w takich miejscach wolę od razu zaplanować połączenie z odrobiną luzu, zamiast walczyć z każdym milimetrem po przyklejeniu taśmy. To prowadzi już prosto do wyboru konkretnego rodzaju złączki, bo inne rozwiązanie sprawdza się na prostym odcinku, a inne na narożniku czy przy rozgałęzieniu.
Jakie typy złączek przydają się w praktyce
W sklepach jest tego sporo, ale w domu realnie używa się kilku sprawdzonych wariantów. Najbardziej sensowne są te, które upraszczają montaż, a nie tylko dobrze wyglądają w opisie produktu.
| Typ złączki | Kiedy użyć | Na co uważać |
|---|---|---|
| Prosta zaciskowa | Do łączenia dwóch odcinków w linii prostej | Wymaga równego cięcia i dokładnego dociśnięcia |
| Kątowa L | Do narożników, półek i mebli | Trzeba pilnować kierunku styków |
| Z przewodem | Gdy trzeba ominąć przeszkodę albo odsunąć sterownik | Przewód nie powinien być zbyt cienki przy większym obciążeniu |
| Rozgałęźnik | Gdy jeden sterownik ma obsłużyć kilka odcinków | Rośnie pobór prądu i trzeba to uwzględnić przy zasilaniu |
| Przedłużacz | Gdy sterownik lub zasilacz ma być dalej niż sama taśma | Zbyt długa linia zwiększa spadek napięcia |
| Hub lub kontroler | Do większych instalacji i kilku stref światła | Musi mieć odpowiednio dobrane zasilanie |
Do typowej zabudowy meblowej najczęściej wybieram złączkę z krótkim przewodem, bo daje najwięcej swobody przy najmniejszym ryzyku, że coś nie zagra mechanicznie. Z kolei na prostych odcinkach, gdzie wszystko jest dobrze wymierzone, wystarczy zwykły konektor zaciskowy. Gdy wiadomo już, który typ ma sens, warto przejść do samego montażu i zrobić to bez zgadywania.
Jak podłączyć instalację bez lutowania i bez pomyłek
Przy połączeniach bez lutowania najważniejsza jest kolejność działań. Sam konektor jest prosty, ale błąd na etapie przygotowania potrafi zepsuć cały efekt.
- Wyłącz zasilanie i upewnij się, że taśma nie jest pod napięciem.
- Sprawdź oznaczenia na taśmie i złączce: +12 V, R, G, B albo 5 V, Data i GND.
- Odetnij taśmę wyłącznie w miejscu oznaczonym przez producenta.
- Wsuń końcówkę do złączki do oporu, pilnując, by miedziane pola trafiły pod styki.
- Zrób krótki test, zanim przykleisz całość na stałe lub zamkniesz profil.
Jeśli po uruchomieniu któryś fragment świeci słabiej albo miga, zwykle nie oznacza to od razu awarii. Często wystarczy ponownie osadzić taśmę w konektorze, poprawić docisk albo skrócić zbyt luźny przewód. W instalacjach, które mają działać latami, ja traktuję złączkę jako wygodne wsparcie montażowe, ale tam, gdzie dostęp będzie trudny, finalnie i tak rozważam dodatkowe zabezpieczenie połączenia.
Najbardziej opłaca się działać spokojnie: lepiej poświęcić 5 minut na test niż później rozbierać pół zabudowy. To ważne zwłaszcza wtedy, gdy instalacja ma więcej odcinków, większą moc albo pracuje w miejscu, gdzie naprawa będzie kłopotliwa.
Najczęstsze błędy, które psują efekt i zwiększają koszty
Przy RGB widzę powtarzalny zestaw pomyłek. Dobra wiadomość jest taka, że większości z nich można łatwo uniknąć, jeśli wie się, czego szukać.
- Mieszanie 5 V i 12 V - to najgroźniejszy błąd, bo nie chodzi tu o drobną różnicę, tylko o inną elektronikę.
- Kupno złączki o złej szerokości - 10 mm nie znaczy 8 mm, a każdy milimetr ma znaczenie przy cięciu i docisku.
- Za długi odcinek bez analizy zasilania - spadek napięcia objawia się tym, że koniec taśmy świeci słabiej albo zmienia odcień.
- Ignorowanie szczelności - w kuchni, łazience lub przy zewnętrznych zabudowach trzeba brać pod uwagę wilgoć i powłokę ochronną taśmy.
- Zbyt agresywny montaż w profilu - jeśli złącze jest ściśnięte na siłę, połączenie staje się niestabilne.
W dłuższych instalacjach nie zakładałbym też, że jeden mały rozdzielacz rozwiąże problem wszystkiego. Jeśli taśma ma kilka metrów albo kilka odcinków, lepiej przemyśleć punkty zasilania i rozkład obciążenia niż później walczyć z nierówną jasnością. To właśnie w takich miejscach najczęściej wychodzi różnica między szybkim montażem a instalacją, która faktycznie działa bezproblemowo.
Co kupić do typowej instalacji w mieszkaniu
Jeśli miałbym wybrać prosty zestaw startowy do domowego podświetlenia, postawiłbym na taśmę 10 mm, dopasowaną złączkę prostą lub kątową, krótki przewód do obejścia przeszkody i sterownik zgodny z napięciem instalacji. Taki układ daje najwięcej elastyczności bez zbędnego komplikowania projektu.
- Do kuchni i salonu: klasyczne 12 V RGB, złączka narożna i kontroler z pilotem lub aplikacją.
- Do wnęk, półek i szaf: konektor z krótkim przewodem, bo łatwiej prowadzić go za elementami zabudowy.
- Do dłuższych odcinków: przedłużacz albo rozgałęźnik, ale tylko z uwzględnieniem mocy i spadku napięcia.
- Do miejsc wilgotnych: taśma i złącze o odpowiedniej szczelności, przy czym montaż trzeba zaplanować z większym luzem.
Najtańsze złączki kosztują zwykle tylko kilka złotych, ale różnica między dobrze dobranym i przypadkowym elementem potrafi zadecydować o całej instalacji. Gdy trzymasz się standardu, szerokości i napięcia, montaż jest prosty; gdy je pomijasz, zaczynają się poprawki, straty czasu i niepotrzebne koszty.
