Najważniejsze liczby, które warto zapamiętać
- W rozliczeniach operatorów w Polsce punktem odniesienia jest zwykle tgφ0 = 0,4, czyli około cos φ = 0,93.
- Wartość tgφ0 = 0,2 odpowiada w przybliżeniu cos φ = 0,98 i bywa dolnym limitem w niektórych umowach.
- W źródłach światła LED/OLED unijne wymagania dla cos φ1 zależą od mocy i dla większych mocy dochodzą do 0,9.
- cos φ bliski 1 oznacza mniejszy prąd dla tej samej mocy czynnej, a więc zwykle niższe straty i mniejsze obciążenie przewodów.
- Na fakturze zwykle liczy się nie sam chwilowy odczyt, ale relacja energii biernej do czynnej w okresie rozliczeniowym.
Co dokładnie pokazuje cos φ w instalacji
Najprościej mówiąc, cos φ opisuje, jak dobrze energia pobierana z sieci zamienia się w pracę użyteczną. W prostym, sinusoidalnym układzie cos φ = P / S, gdzie P to moc czynna, a S to moc pozorna. Obok tego pojawia się jeszcze tgφ = Q / P, czyli stosunek mocy biernej do czynnej.
| Parametr | Symbol | Co oznacza w praktyce |
|---|---|---|
| Moc czynna | P | Energia, która realnie zasila oświetlenie, napęd lub elektronikę. |
| Moc bierna | Q | Przepływ energii potrzebny do pracy pól magnetycznych i pojemnościowych. |
| Moc pozorna | S | Całkowite obciążenie widziane przez sieć i przewody. |
| Współczynnik mocy | cos φ | Stosunek mocy czynnej do pozornej. |
| Współczynnik tgφ | tgφ | Stosunek mocy biernej do czynnej, ważny w rozliczeniach. |
Jeśli napięcie i prąd są idealnie „ułożone” względem siebie, cos φ zbliża się do 1. Gdy między nimi pojawia się przesunięcie fazowe albo zniekształcenie prądu, sieć musi dostarczyć więcej prądu, choć sama moc użyteczna się nie zmienia. To dlatego odbiornik 10 kW przy cos φ = 0,70 potrzebuje około 14,3 kVA, a przy cos φ = 0,95 już tylko około 10,5 kVA.
W praktyce nie chodzi więc o samą elegancję wzoru, tylko o to, że prąd płynie przez przewody, aparaturę i zabezpieczenia. Im niższy współczynnik mocy, tym większe obciążenie infrastruktury przy tej samej korzyści użytkowej. Dlatego najpierw warto ocenić, jakie wartości są jeszcze zdrowe dla instalacji, a dopiero potem patrzeć na normy.
Jakie wartości są praktycznie dobre, a jakie już sygnalizują problem
Nie każda instalacja musi mieć „laboratoryjny” wynik. Ja zwykle patrzę na cos φ w kontekście obciążenia, sposobu pracy i tego, czy mówimy o pojedynczym urządzeniu, czy o całym obwodzie. Dla całych instalacji dobrym celem jest zwykle zakres bliski 1, ale ocena zależy od zastosowania.
| Zakres cos φ | Ocena praktyczna | Co to zwykle oznacza |
|---|---|---|
| 0,95-1,00 | Bardzo dobry | Typowy cel projektowy dla dobrze dobranej kompensacji lub porządnych driverów LED. |
| 0,90-0,95 | Dobry | Zwykle akceptowalny, choć w większych obiektach da się jeszcze coś poprawić. |
| 0,80-0,90 | Średni | Warto sprawdzić rodzaj obciążenia i ewentualne źródło mocy biernej. |
| poniżej 0,80 | Słaby | Najczęściej oznacza realne straty albo ryzyko opłat w biznesie. |
W domu taki wynik zwykle nie pojawia się na rachunku jako osobna pozycja, ale nadal ma znaczenie dla nagrzewania przewodów, obciążenia zabezpieczeń i pracy elektroniki. W małej firmie albo w obiekcie z dużą liczbą opraw i zasilaczy różnica między 0,85 a 0,95 potrafi być już wyczuwalna w kosztach i stabilności instalacji.
Trzeba też pamiętać o punkcie pracy. Ten sam sterownik LED może mieć przyzwoity PF przy pełnej mocy, a znacznie gorszy po ściemnieniu. Dlatego sama wartość z katalogu nie wystarcza, jeśli instalacja działa w zmiennym rytmie dobowym. I właśnie tu wchodzą normy, bo inne progi dotyczą rozliczeń sieciowych, a inne samego produktu.
Jakie normy obowiązują w Polsce i w oprawach LED
W taryfach operatorów dystrybucyjnych w Polsce, co widać także w materiałach TAURON Dystrybucja, za punkt odniesienia przyjmuje się zwykle tgφ0 = 0,4. Jeśli umowa nie określa niczego innego, to właśnie ten próg staje się rozliczeniowym minimum; w indywidualnych przypadkach spotyka się też niższe wartości, ale nie schodzi się zwykle poniżej tgφ0 = 0,2.
| Obszar | Parametr odniesienia | Próg | Co to oznacza praktycznie |
|---|---|---|---|
| Rozliczenia operatora sieci | tgφ0 | Najczęściej 0,4, czyli cos φ około 0,93 | Powyżej tego progu mogą pojawić się opłaty za energię bierną indukcyjną. |
| Niektóre umowy taryfowe | tgφ0 | Nie niżej niż 0,2, czyli cos φ około 0,98 | Wymóg można spotkać w bardziej wymagających instalacjach i obiektach. |
| Źródła LED/OLED do oświetlenia | cos φ1 | do 5 W bez limitu, 5-10 W: ≥ 0,5, 10-25 W: ≥ 0,7, powyżej 25 W: ≥ 0,9 | To wymóg produktu, a nie próg rozliczeniowy sieci. |

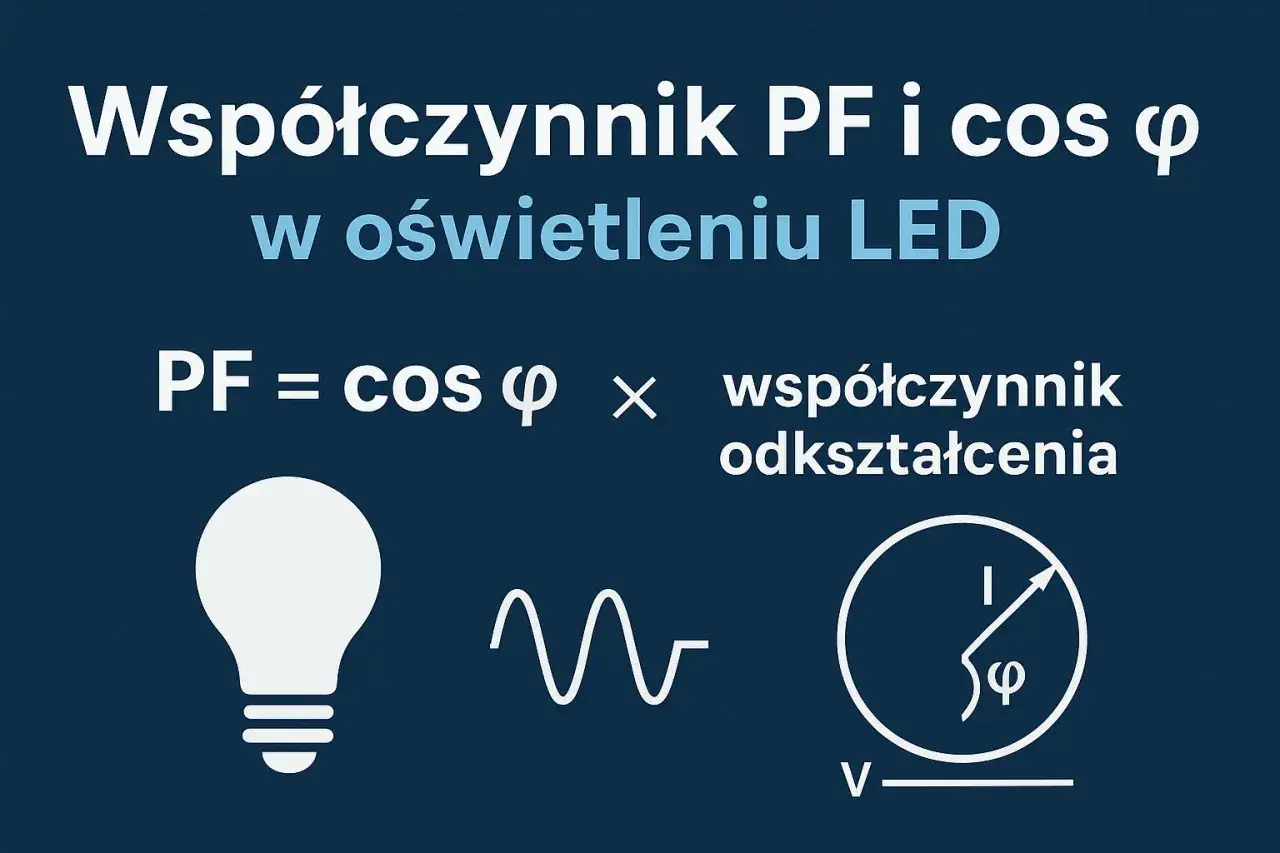

Tu jest ważny niuans: w oświetleniu regulacja mówi o displacement factor, czyli w praktyce o cos φ1 mierzącym przesunięcie podstawowej składowej prądu względem napięcia. To nie zawsze to samo co pełny, „prawdziwy” współczynnik mocy z analizatora, bo zasilacze impulsowe dorzucają jeszcze zniekształcenia harmoniczne.
Przy progu sieciowym warto pamiętać o prostej zależności: cos φ = 1 / √(1 + tg²φ). Z tego wynika, że tgφ = 0,4 daje cos φ około 0,93, a tgφ = 0,2 około 0,98. W praktyce dobrze zaprojektowane instalacje zwykle celują właśnie w okolice 0,95-0,99, ale nie po to, by przebić wszystko na siłę, tylko żeby mieć margines na zmienny pobór i uniknąć przekompensowania.
Normy są więc dwutorowe: inne dla urządzenia, inne dla całej instalacji. A to prowadzi do pytania, skąd w ogóle biorą się słabsze wyniki.
Dlaczego nowoczesne urządzenia potrafią obniżać wynik mimo wysokiej sprawności
Wielu osobom wysoka sprawność kojarzy się automatycznie z dobrym cos φ. To jednak dwa różne tematy. Urządzenie może zużywać mało energii, a jednocześnie pobierać prąd w sposób, który nie wygląda dobrze od strony sieci. Właśnie dlatego w nowoczesnych instalacjach problemem są często nie same waty, ale sposób, w jaki prąd jest pobierany.
| Typ obciążenia | Co robi z cos φ | Na co zwracam uwagę |
|---|---|---|
| Silniki, sprężarki, pompy | Tworzą moc bierną indukcyjną | Czy jest kompensacja i czy urządzenia nie pracują na bardzo małym obciążeniu. |
| Oprawy LED i zasilacze impulsowe | Potrafią pogorszyć pełny PF przez harmoniczne | PF przy ściemnianiu, rodzaj drivera i obecność aktywnej korekcji PFC. |
| UPS, ładowarki, elektronika sterująca | Prąd bywa poszarpany, więc true PF spada | Ważny jest pomiar analizatorem, nie tylko deklaracja producenta. |
| Falowniki PV i filtry EMC | Mogą przesuwać układ w stronę pojemnościową | Trzeba pilnować kierunku mocy biernej i trybu pracy. |
To właśnie dlatego sama oszczędność energetyczna nie gwarantuje dobrego PF. Mogę mieć bardzo sprawny sterownik LED, a jednocześnie przeciętny współczynnik mocy, jeśli układ pobiera prąd w krótkich impulsach. W praktyce liczy się cały obraz: charakter obciążenia, sposób sterowania i sposób pracy w ciągu dnia.
Na tym etapie warto już wiedzieć, że nie każda słaba wartość wymaga tej samej poprawki. Inaczej działa kompensacja przy silnikach, inaczej przy elektronice zasilanej przez prostowniki, a jeszcze inaczej przy obwodach oświetleniowych z dużą liczbą małych driverów.
Jak poprawić wynik bez przekompensowania
Najpierw mierzę realny profil pracy, a dopiero potem dobieram rozwiązanie. To brzmi banalnie, ale właśnie tu najczęściej pojawia się błąd: ktoś patrzy na jedną liczbę z katalogu albo pojedynczy odczyt i od razu montuje kondensatory. W instalacjach o zmiennym obciążeniu to łatwa droga do przekompensowania.
- Sprawdź, kiedy pojawia się problem. Inaczej zachowuje się instalacja w dzień, inaczej nocą, inaczej przy pełnym obciążeniu i inaczej przy ściemnieniu.
- Oddziel obciążenia indukcyjne od pojemnościowych. Silnik i oprawa LED wymagają zwykle innego podejścia.

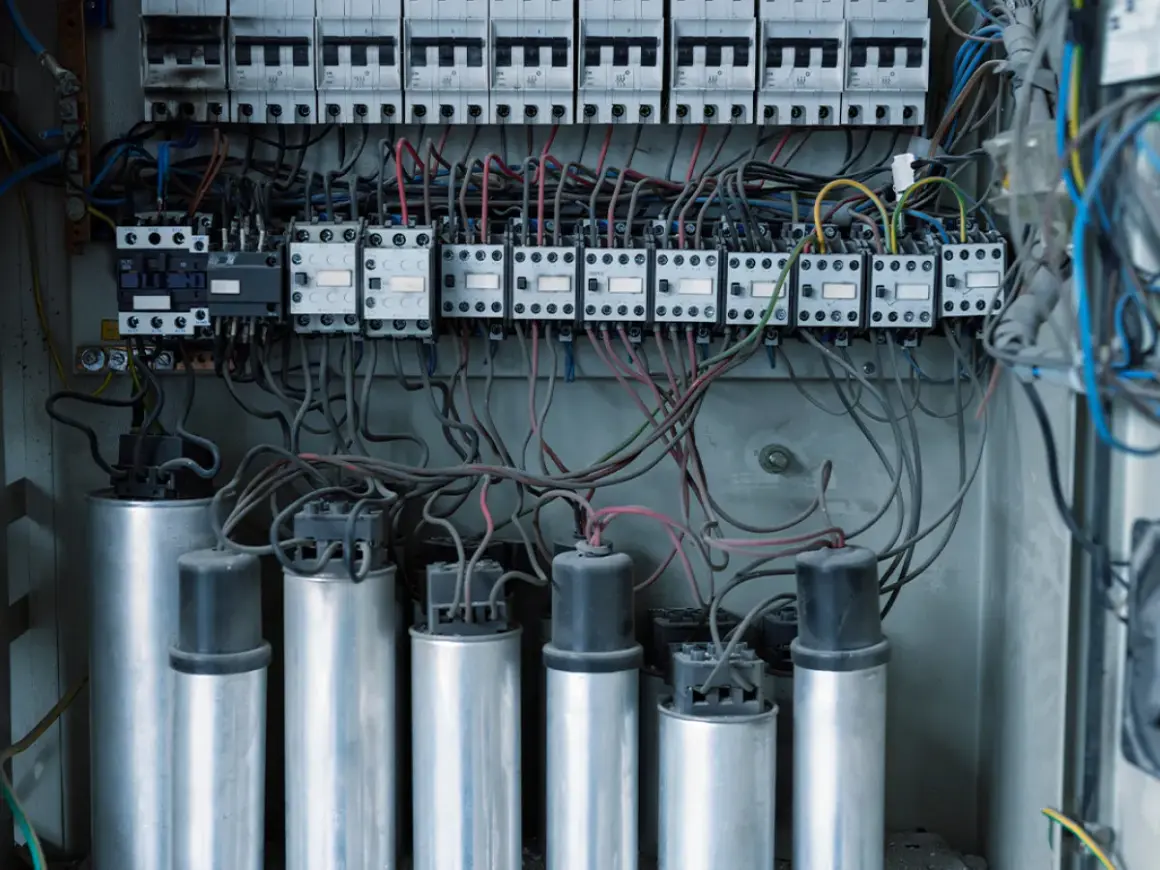

- Dobierz kompensację do typu odbiornika. Przy silnikach pomaga klasyczna kompensacja kondensatorowa, a przy elektronice i harmonicznych lepiej sprawdza się filtr aktywny albo dobry projekt zasilania.
- Nie kompensuj na ślepo obwodów LED. W małych i zmiennych obciążeniach łatwo wejść w stronę pojemnościową.
- Po korekcie wykonaj ponowny pomiar. Bez tego nie wiesz, czy wynik się poprawił, czy tylko zmienił znak problemu.
W układach z silnikami klasyczna kompensacja zwykle działa dobrze. W instalacjach z dużą liczbą zasilaczy, LED-ów i elektroniki częściej lepszy jest filtr aktywny albo po prostu lepszy dobór samych driverów. Dla obiektów komercyjnych sensownym celem jest zwykle okolica 0,95-0,99, ale bez obsesji na punkcie wartości 1,00, bo wtedy rośnie ryzyko wejścia w stronę pojemnościową.
Jeśli instalacja ma też fotowoltaikę, UPS albo dużo długich linii z elektroniką, tym bardziej nie warto zgadywać. W takich układach poprawa jednego parametru potrafi pogorszyć inny, więc dobry wynik to zawsze kompromis między stabilnością, kosztami i typem obciążenia. Nawet dobra kompensacja nie ma sensu, jeśli błędnie odczyta się licznik albo fakturę.
Jak czytać licznik i fakturę, żeby nie pomylić cos φ z tg φ
Na fakturze szukam przede wszystkim pozycji związanych z energią bierną, a nie samego cos φ. Operator rozlicza zwykle relację energii biernej do czynnej w danym okresie, więc najważniejsze są wartości kWh i kvarh oraz wyliczony tgφ. Sam chwilowy odczyt może być przydatny diagnostycznie, ale nie zawsze pokazuje to samo, co rozliczenie miesięczne.
Przykład jest prosty. Jeśli w miesiącu zużycie wyniosło 3000 kWh, a energia bierna 1500 kvarh, to tgφ = 0,5. Przy umownym progu 0,4 „darmowy” poziom to 0,4 × 3000 = 1200 kvarh, więc nadwyżka wynosi 300 kvarh. Taki rachunek od razu pokazuje, czy problem jest jednorazowy, czy stały.
- Sprawdź, czy opłata dotyczy energii biernej indukcyjnej, pojemnościowej, czy obu.
- Porównaj okresy, w których instalacja pracuje najmocniej i najsłabiej.
- Jeśli masz PV, zobacz, czy problem nie rośnie nocą albo przy małym poborze.
- Jeśli po wymianie driverów LED koszty spadły, potwierdź to pomiarem, a nie tylko rachunkiem.
W praktyce rozmowa z elektrykiem albo integratorem zaczyna się wtedy, gdy widać, że tgφ rośnie regularnie w tych samych godzinach. To zwykle znaczy, że problem wynika z konkretnego typu obciążenia, a nie z przypadku.
Co jeszcze sprawdzam, zanim uznam temat za zamknięty
Z mojego punktu widzenia najwięcej daje kilka prostych pytań: czy obciążenie jest stałe czy zmienne, czy instalacja ma dużo ściemniania, czy pracują w niej PV, UPS albo falowniki i czy celem jest realne obniżenie kosztów, czy tylko spełnienie wymogu z karty katalogowej. Tylko wtedy można dobrać rozwiązanie, które nie będzie działało dobrze wyłącznie na papierze.
- W oświetleniu patrzę osobno na parametry źródła światła i osobno na cały obwód.
- W automatyce domowej ważniejsza od teorii bywa stabilność zasilaczy i jakość sterowania.
- W obiektach komercyjnych liczy się nie tylko cos φ, ale też harmoniczne i sposób pracy w czasie.
- W projektach instalacyjnych najlepszy rezultat daje pomiar w realnych warunkach, nie w idealnym scenariuszu z katalogu.
Najkrócej: dobry współczynnik mocy to nie sztuka „dobić do jedynki”, tylko utrzymać instalację w punkcie, w którym nie marnuje prądu na bezsensowny obieg energii biernej i nie wpada w przekompensowanie. W oświetleniu LED patrzę osobno na wymagania produktu, a osobno na cały obwód, bo to właśnie na styku tych dwóch poziomów najczęściej pojawiają się błędy. Jeśli te dwie warstwy są policzone rozsądnie, instalacja pracuje ciszej, chłodniej i przewidywalniej.
