Podwójny układ schodowy daje dużą wygodę, ale przy planowaniu instalacji najłatwiej pomylić liczbę żył z liczbą samych połączeń. Ja zawsze rozdzielam te dwie rzeczy, bo od tego zależy, czy instalacja zadziała od razu, czy po tynkach zacznie brakować przewodów. W tym artykule pokazuję, ile żył naprawdę trzeba przewidzieć, jak czytać taki schemat i kiedy lepiej zostawić zapas na przyszłą automatykę.
Najkrócej: w podwójnym układzie schodowym liczy się nie tylko liczba żył, ale też ich rola
- Minimum praktyczne między dwoma podwójnymi łącznikami schodowymi to zwykle 5x1,5 mm², bo potrzebujesz czterech żył korespondencyjnych i przewodu ochronnego.
- Same żyły robocze w takim układzie to najczęściej 4 przewody korespondencyjne.
- Na jednym mechanizmie połączeń jest więcej, bo obsługuje on dwa niezależne tory świetlne.
- 4-żyłowy kabel bywa za krótki, jeśli chcesz mieć pełną elastyczność albo planujesz smart sterowanie.
- Neutralny N zwykle nie jest potrzebny w klasycznym mechanicznym łączniku, ale przy automatyce może okazać się konieczny.
Ile żył naprawdę potrzeba w podwójnym układzie schodowym
W praktyce odpowiedź brzmi: to zależy, czy liczysz samą komunikację między łącznikami, czy cały obwód. Jeśli mówimy o klasycznym podwójnym schodowym sterującym dwoma lampami z dwóch miejsc, to między puszkami potrzebujesz zwykle 4 żył korespondencyjnych. Gdy doliczysz przewód ochronny, bardzo często wychodzi kabel 5-żyłowy.
To właśnie tu pojawia się najwięcej nieporozumień. Ktoś patrzy na schemat i mówi: „cztery żyły wystarczą”, ale w realnej instalacji dochodzi jeszcze PE, a czasem także neutralny dla dodatkowych funkcji. Dlatego ja nie opieram projektu tylko na samym pytaniu o liczbę żył, ale na tym, jak będzie prowadzony cały obwód.
| Scenariusz | Co jest potrzebne | Praktyczny wniosek |
|---|---|---|
| Dwa niezależne obwody sterowane z dwóch miejsc | 4 żyły korespondencyjne | To rdzeń takiego układu |
| Ten sam układ z przewodem ochronnym | 5 żył w kablu między puszkami | Najczęściej to najrozsądniejsze minimum |
| Instalacja z automatyką lub modułem smart | Często dodatkowy N i więcej miejsca w puszce | Warto przewidzieć zapas od razu |
| Stara instalacja z kablem 4-żyłowym | Czasem da się coś zbudować, ale bez komfortu rezerwy | Najczęściej to rozwiązanie na styk |

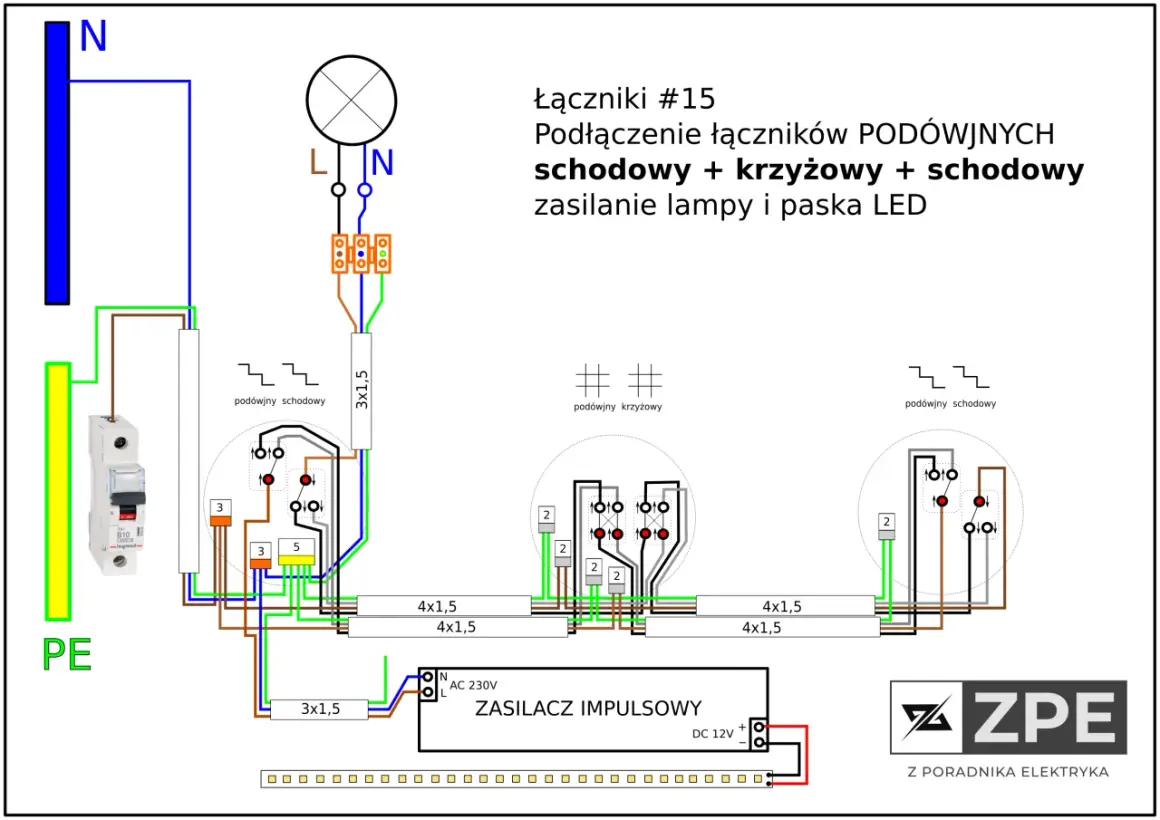

Jeśli chcesz uniknąć późniejszego kucia ścian, ja od razu przechodzę do schematu połączeń. Dopiero tam widać, skąd bierze się ta liczba i dlaczego jeden kabel potrafi być za krótki, mimo że „na papierze” wszystko wygląda poprawnie.

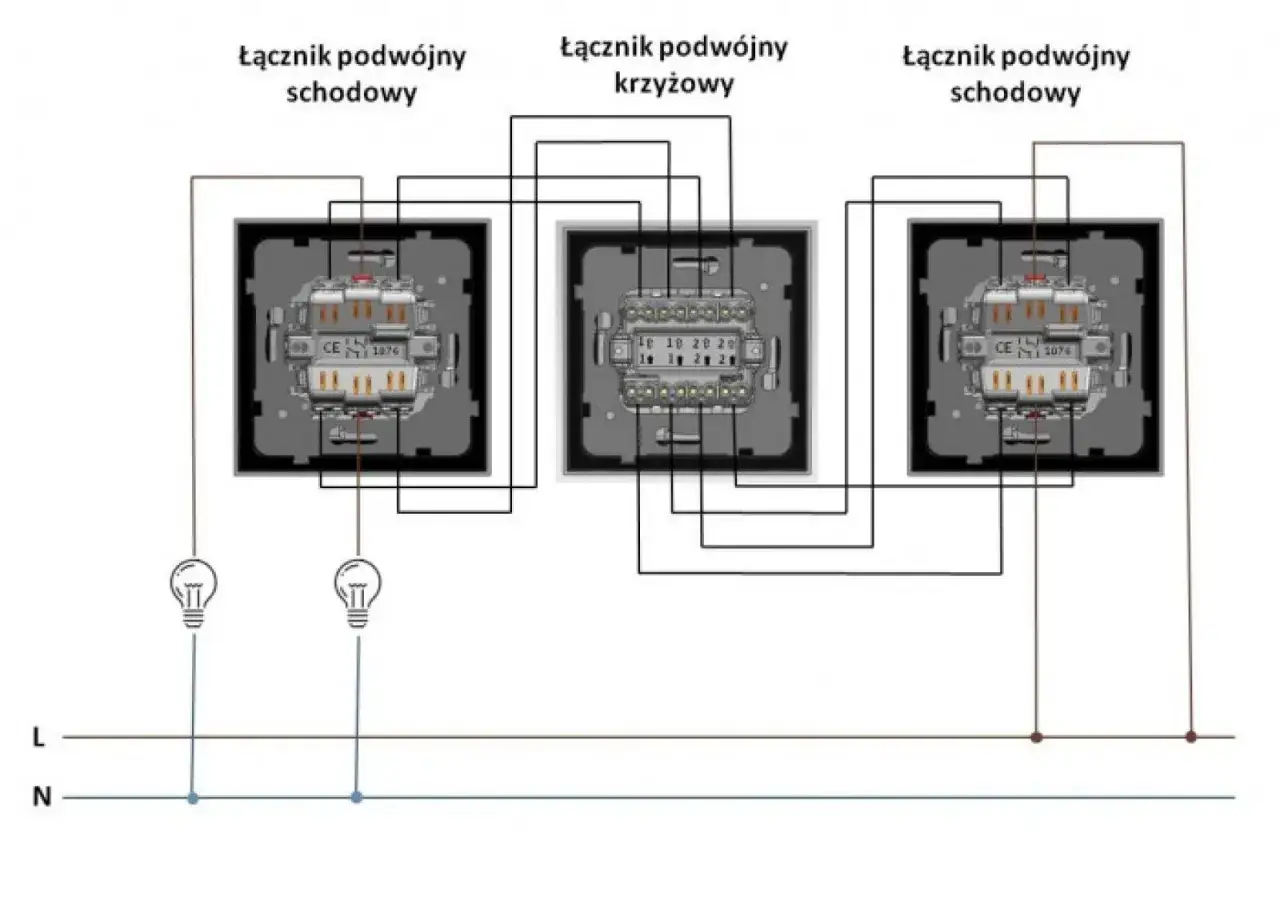

Jak działa taki układ i skąd bierze się liczba przewodów
Podwójny łącznik schodowy to w praktyce dwa niezależne łączniki schodowe w jednej obudowie. Każdy tor steruje osobną lampą albo osobną grupą opraw, ale zasada działania pozostaje ta sama: jedna para łączników zmienia drogę przepływu prądu, dzięki czemu światło można włączać i wyłączać z dwóch miejsc.Najważniejsze elementy tego układu to:
- zacisk wspólny - miejsce, do którego trafia zasilanie albo z którego wychodzi faza na lampę, zależnie od strony instalacji;
- przewody korespondencyjne - dwa przewody łączące oba łączniki i przenoszące sygnał przełączenia;
- osobny tor dla drugiej lampy - w podwójnym układzie wszystko dzieje się podwójnie, ale niezależnie;
- PE i N - przewód ochronny i neutralny zwykle idą do oprawy, a nie przez sam mechanizm klasycznego łącznika.
Właśnie dlatego nie lubię odpowiedzi w stylu „wystarczą cztery żyły” bez doprecyzowania. Cztery żyły opisują samą logikę przełączenia, ale instalator musi jeszcze uwzględnić sposób prowadzenia kabla, ochronę i ewentualny zapas na rozbudowę. To prowadzi nas do najpraktyczniejszego pytania: jaki przewód położyć, żeby nie żałować po remoncie.
Jaki przewód zaplanować między puszkami i do lamp
Jeżeli robię nową instalację albo większy remont, najczęściej celuję w YDY 5x1,5 mm² między puszkami podwójnych łączników schodowych. To daje sensowny zapas i pozwala zachować porządek w układzie. Do opraw oświetleniowych standardowo prowadzi się osobne przewody 3x1,5 mm².
| Element instalacji | Najczęstszy wybór | Kiedy to działa najlepiej |
|---|---|---|
| Między dwoma podwójnymi łącznikami | 5x1,5 mm² | Gdy chcesz mieć 4 żyły robocze i PE |
| Do opraw oświetleniowych | 3x1,5 mm² | Gdy neutralny i ochronny idą do lampy |
| Do rozwiązań smart lub dotykowych | 5x1,5 mm² lub więcej | Gdy potrzebny jest neutralny w puszce albo dodatkowy sygnał sterujący |
| W starym remoncie | To zależy od istniejącej trasy | Jeśli masz już 4 żyły, sprawdź, czy naprawdę wystarczą do docelowego układu |
Ja traktuję 4-żyłowy kabel jako minimum, nie komfort. Da się czasem na nim zbudować część układu, ale jeśli po drodze pojawi się potrzeba podświetlenia, automatyki albo późniejszej zmiany sterowania, zaczyna się kombinowanie. W instalacjach oświetleniowych to zwykle zły znak, bo poprawki są droższe niż jeden lepiej dobrany przewód na etapie remontu.
Warto też pamiętać o kolorach żył. W nowych instalacjach nie mieszałbym niebieskiego z przewodami korespondencyjnymi i nie wykorzystywałbym żółto-zielonego do innych celów niż ochrona. To drobiazg, ale właśnie takie drobiazgi robią różnicę przy późniejszym serwisie. Skoro wiadomo już, jaki przewód zwykle ma sens, dobrze zobaczyć, gdzie najłatwiej popełnić błąd.
Nie pomyl podwójnego schodowego z podwójnym świecznikowym
To jedna z najczęstszych pomyłek, którą widzę przy remontach. Podwójny schodowy służy do sterowania dwoma obwodami z dwóch miejsc, a podwójny świecznikowy służy do rozdzielenia jednej lampy lub dwóch grup źródeł z jednego miejsca. To podobne nazwy, ale zupełnie inne zastosowania.
Jeśli kupisz zły mechanizm, liczba żył przestaje się zgadzać, a układ nie zadziała tak, jak powinien. Najczęściej kończy się to jednym z trzech scenariuszy:
- brakuje żył korespondencyjnych do drugiego punktu sterowania;
- mechanizm ma za mało zacisków do dwóch niezależnych torów;
- instalacja wygląda „prawie dobrze”, ale działa tylko część funkcji.
Ja zawsze sprawdzam więc nie tylko nazwę na opakowaniu, ale też schemat producenta i liczbę zacisków. Ten sam błąd pojawia się przy krzyżowych, świecznikowych i schodowych, bo nazwy są podobne, a logika połączeń już nie. To naturalnie prowadzi do pytania: kiedy klasyczny łącznik ma sens, a kiedy lepiej od razu iść w rozwiązanie smart?
Kiedy klasyczny układ ma sens, a kiedy lepiej wybrać automatykę
Klasyczny układ schodowy wygrywa prostotą. Jest tani, zrozumiały i działa bez dodatkowych modułów. W praktyce mechaniczny podwójny łącznik schodowy kosztuje zwykle kilkadziesiąt złotych, a jego montaż jest przewidywalny. To dobry wybór tam, gdzie instalacja jest jasna, a użytkownik chce po prostu wygodnie sterować światłem.
Automatyka zaczyna mieć sens wtedy, gdy:
- nie chcesz prowadzić wielu przewodów między puszkami;
- planujesz później sterowanie z aplikacji albo z integracją smart home;
- potrzebujesz neutralnego w puszce i masz go już w projekcie;
- chcesz dodać funkcje czasowe, sceny świetlne lub zdalne sterowanie.
Wtedy rozwiązania dotykowe, przekaźniki bistabilne albo moduły smart bywają wygodniejsze, choć droższe. Zwykle trzeba się liczyć z ceną wyższą niż przy klasycznym osprzęcie, ale zyskuje się elastyczność i mniejszą zależność od samego prowadzenia kabli. Ja patrzę na to tak: jeśli ściany są już gotowe, automatyka może być bardziej opłacalna niż dokładanie kolejnych przewodów. Jeśli dopiero projektujesz instalację, zwykły układ schodowy nadal bywa najlepszym kompromisem między kosztem a niezawodnością. Z tego wynika ostatnia rzecz, którą warto przewidzieć od razu, zanim zamkniesz puszki i zaczniesz malować.
Co zostawiłbym w instalacji, żeby nie kuć ścian drugi raz
Jeżeli mam wpływ na projekt, zostawiam zapas żył i miejsce w puszce. To najtańsza polisa na przyszłość. W praktyce oznacza to nie tylko odpowiednio dobrany kabel, ale też kilka centymetrów rezerwy, opisanie przewodów i przemyślenie, czy za rok nie zechcesz dołożyć sterowania smart albo zmienić układu lamp.
Najbardziej praktyczne zasady są proste: jeśli to możliwe, planuj 5x1,5 mm² między puszkami, prowadź przewód ochronny tam, gdzie będzie potrzebny, i nie zakładaj, że obecny układ zostanie dokładnie taki sam na zawsze. W instalacjach oświetleniowych oszczędność jednego przewodu często kończy się później większym kosztem niż cały lepiej przygotowany projekt. Jeśli mam zostawić jedną rzecz jako punkt odniesienia, to właśnie tę: podwójny schodowy nie lubi prowizorek, ale dobrze znosi zapas.
