Jednoklawiszowy łącznik schodowy pozwala wygodnie sterować jednym źródłem światła z dwóch miejsc, ale tylko wtedy, gdy przewody są ułożone zgodnie ze schematem. W tym artykule pokazuję, jak podłączyć włącznik schodowy pojedynczy, jak rozpoznać zaciski i przewody oraz na co uważać przy starej instalacji. Dorzucam też typowe błędy, orientacyjne koszty i kilka praktycznych alternatyw, gdy klasyczny układ nie ma szans zadziałać.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Układ schodowy zawsze opiera się na dwóch łącznikach i jednym źródle światła.
- Do działania potrzebujesz zacisku wspólnego oraz dwóch przewodów korespondencyjnych między łącznikami.
- N i PE nie przechodzą przez sam łącznik - neutralny idzie do lampy, a ochronny do oprawy.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia testerem.
- Jeśli w puszkach nie ma odpowiednich żył, klasyczny schodowy wymaga przeróbki albo zamiennika bezprzewodowego.
Czym jest pojedynczy łącznik schodowy i kiedy ma sens
W tym układzie sterujesz jednym obwodem oświetleniowym z dwóch miejsc. „Pojedynczy” odnosi się do liczby klawiszy albo obwodów, a nie do liczby punktów sterowania: jednoklawiszowy schodowy nadal wymaga drugiego łącznika po drugiej stronie korytarza albo schodów. Jak przypomina F&F, podstawowy układ schodowy zawsze opiera się na dwóch łącznikach i jednym źródle światła.
To rozwiązanie ma sens na klatce schodowej, w długim korytarzu, w sypialni przy łóżku czy przy wejściu do garażu. Jeśli chcesz zapalać i gasić światło bez wracania do jednego punktu, to właśnie taki schemat jest właściwy.
| Rozwiązanie | Co kontroluje | Ile miejsc sterowania | Kiedy wybieram |
|---|---|---|---|
| Łącznik jednobiegunowy | Jedną lampę lub jeden obwód | 1 | Gdy światło ma być obsługiwane tylko z jednego miejsca |
| Łącznik schodowy pojedynczy | Jedną lampę z dwóch punktów | 2 | Na schodach, w korytarzu, przy łóżku i przy wejściu |
| Łącznik krzyżowy | Jedną lampę z trzech i więcej punktów | 3+ | Gdy potrzebujesz kolejnego punktu pomiędzy dwoma schodowymi |
W praktyce najwięcej pomyłek zaczyna się wtedy, gdy ktoś traktuje schodowy jak zwykły włącznik. Skoro wiadomo już, czym ten układ różni się od standardowego, przechodzę do oznaczeń przewodów i zacisków.
Schemat i oznaczenia, które trzeba rozpoznać

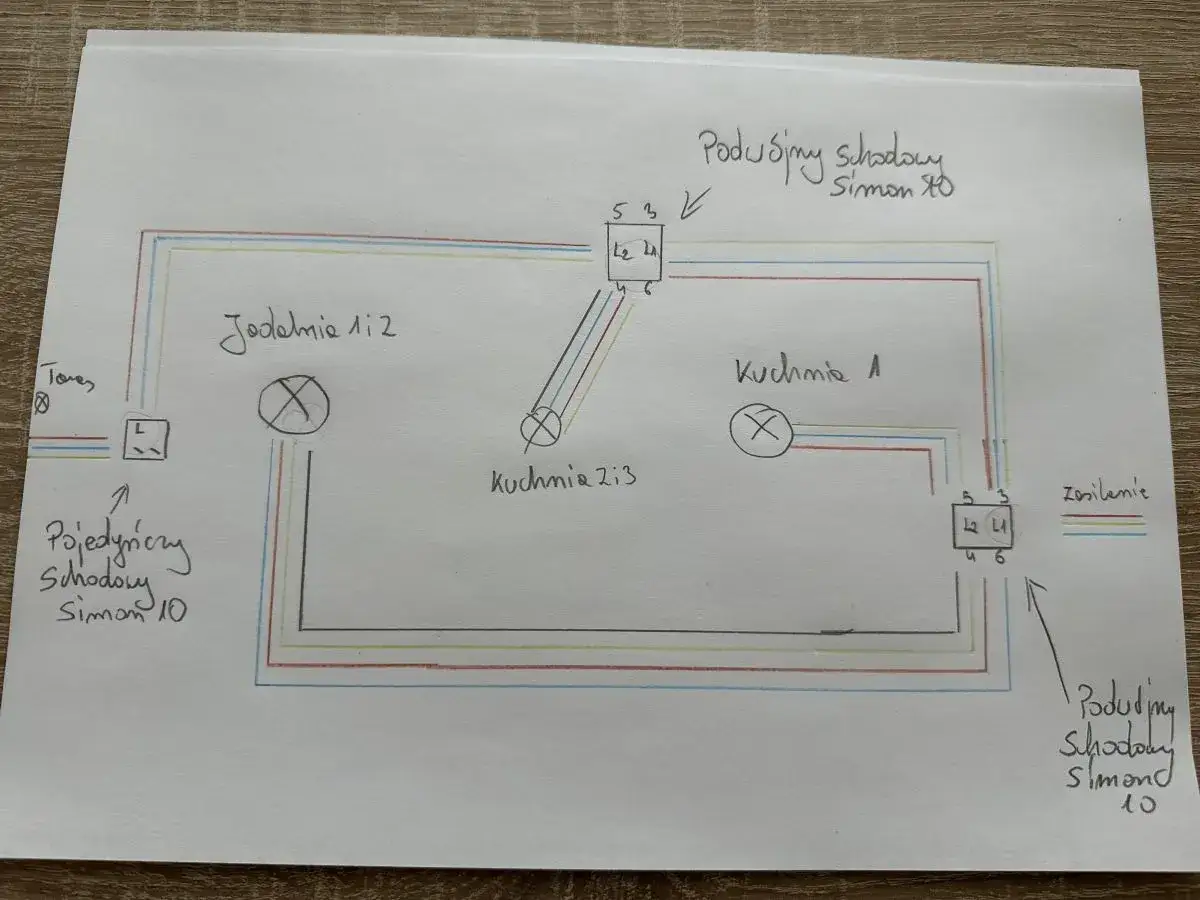

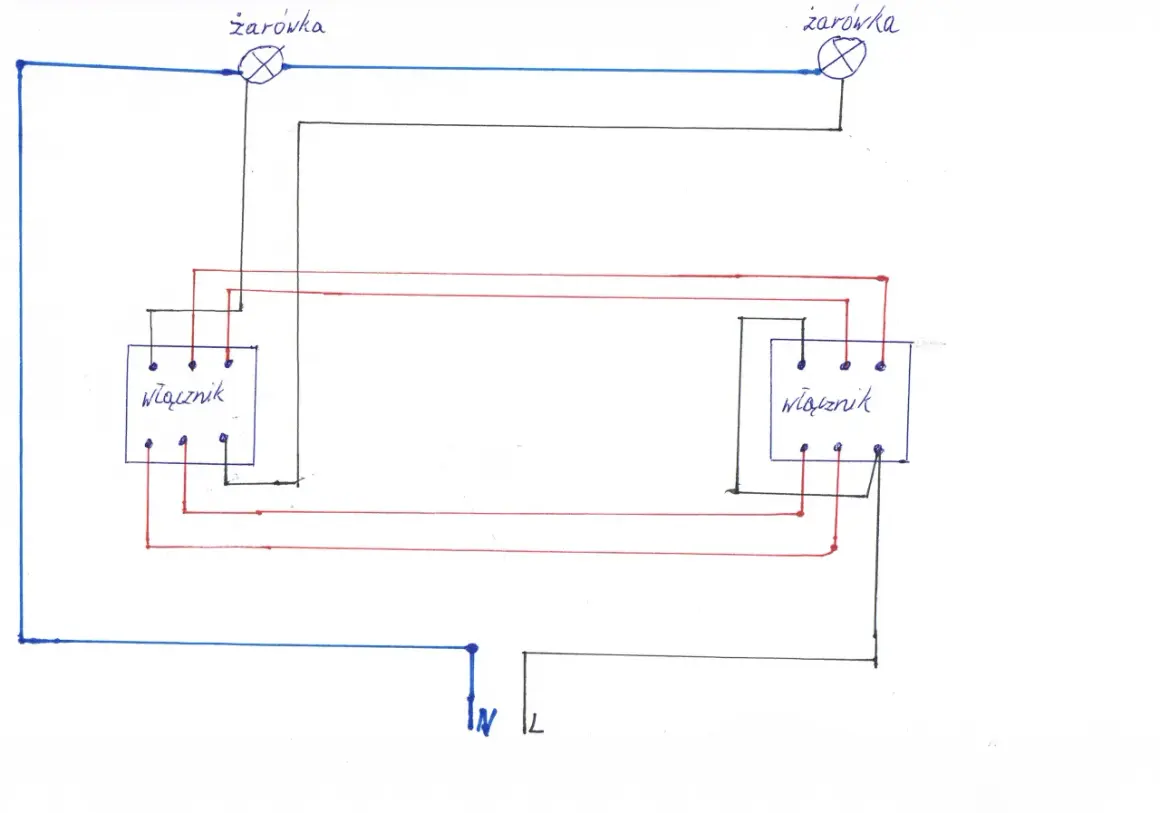

Najprostszy schemat opiera się na zacisku wspólnym oraz dwóch przewodach korespondencyjnych, czyli żyłach łączących oba mechanizmy. N i PE nie przechodzą przez łącznik - neutralny idzie prosto do lampy, a ochronny do oprawy lub metalowej części osprzętu. Kolory przewodów pomagają, ale nie zastępują pomiaru; w starej instalacji nie zakładam niczego wyłącznie po barwie izolacji.
| Oznaczenie | Znaczenie | Gdzie trafia |
|---|---|---|
| L / COM | Zacisk wspólny | Faza zasilająca w pierwszym łączniku albo przewód do lampy w drugim |
| 1 / 2 lub symbole strzałek | Przewody korespondencyjne | Między dwoma łącznikami |
| N | Przewód neutralny | Bezpośrednio do oprawy oświetleniowej |
| PE | Przewód ochronny | Do oprawy, ramy metalowej albo punktu ochronnego |
Jeśli w obu puszkach widzisz tylko dwie żyły robocze, klasycznego układu schodowego nie zbudujesz bez dołożenia przewodu. Kiedy te oznaczenia masz już rozpisane, samo łączenie staje się przewidywalne.
Jak podłączyć wszystko krok po kroku
Ja zawsze zaczynam od wyłączenia zasilania i potwierdzenia braku napięcia testerem dwubiegunowym albo multimetrem. Zwykły próbnik neonowy traktuję tylko pomocniczo, bo przy części błędów potrafi wprowadzić w błąd.
- Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że nikt go przypadkiem nie załączy.
- Rozpoznaj przewód fazowy, przewód do lampy oraz dwa przewody korespondencyjne między puszkami.
- W pierwszym łączniku podłącz fazę do zacisku wspólnego oznaczonego zwykle jako L lub COM.
- Dwa pozostałe zaciski w pierwszym mechanizmie połącz z przewodami korespondencyjnymi.
- W drugim łączniku te same dwa przewody korespondencyjne podłącz do zacisków 1 i 2, a zacisk wspólny połącz z przewodem idącym do lampy.
- Neutralny N poprowadź bezpośrednio do oprawy, a przewód ochronny PE do punktu ochronnego lub metalowej obudowy lampy.
- Dokręć zaciski, ułóż żyły bez naprężeń, zamknij puszki i dopiero wtedy włącz zasilanie testowe.
- Sprawdź działanie z obu miejsc po kilka razy, najlepiej także przy zgaszonym i zapalonym świetle w pomieszczeniu.
Jeżeli układ reaguje odwrotnie, zwykle problem leży w zacisku wspólnym albo w identyfikacji przewodów. Zanim jednak zamkniesz puszkę na stałe, warto wiedzieć, jakie błędy pojawiają się najczęściej.
Najczęstsze błędy, które psują cały układ
Większość usterek bierze się z dwóch rzeczy: pomylenia zacisku wspólnego i zaufania kolorom bardziej niż pomiarowi. W praktyce widzę też, że ludzie często próbują „dopasować” instalację do nowego łącznika, zamiast najpierw sprawdzić, co faktycznie wychodzi ze ściany.
| Objaw | Najczęstsza przyczyna | Co to zwykle oznacza |
|---|---|---|
| Światło działa tylko z jednego miejsca | Źle podłączony zacisk wspólny albo przerwa w jednym przewodzie korespondencyjnym | Trzeba wrócić do identyfikacji L/COM i sprawdzić ciągłość żył |
| Bezpiecznik wybija po włączeniu | Zwarcie, pomyłka między żyłami albo uszkodzony osprzęt | Obwód trzeba odłączyć i sprawdzić przed kolejną próbą |
| Lampa LED żarzy się po zgaszeniu | Podświetlany łącznik, zbyt małe obciążenie albo nieodpowiedni osprzęt | Pomaga model bez podświetlenia lub dopasowanie elementu do LED |
| Klawisz klika, ale nic się nie dzieje | Brak ciągłości między puszkami lub zły typ łącznika | Sprawdź, czy na pewno używasz schodowego, a nie jednobiegunowego |
Ja w takich sytuacjach najpierw mierzę obwód, a dopiero potem wymieniam osprzęt. To oszczędza czas, pieniądze i nerwy, zwłaszcza przy starszych instalacjach, gdzie kolory przewodów bywają mylące.
Ile to kosztuje i kiedy lepiej zlecić pracę elektrykowi
Samo gniazdo kosztowe nie jest wysokie, ale robocizna i ewentualne poprawki potrafią zmienić rachunek. W praktyce prosty łącznik schodowy kupisz zwykle za 10-25 zł, wersje podświetlane lub lepiej wykończone kosztują około 25-80 zł, a montaż w przygotowanej puszce to najczęściej 35-85 zł za punkt.
| Element | Orientacyjny koszt |
|---|---|
| Prosty pojedynczy łącznik schodowy | 10-25 zł |
| Wersja podświetlana lub lepiej wykończona | 25-80 zł |
| Robocizna przy prostym montażu w gotowej puszce | 35-85 zł |
| Przeróbka starej instalacji, dołożenie przewodów, kucie ścian | Wycena indywidualna, zwykle wyraźnie wyższa |
Wezwałbym elektryka zwłaszcza wtedy, gdy instalacja jest aluminiowa, przewody są nieopisane, trzeba prowadzić nowe żyły albo obwód już wcześniej wybijał zabezpieczenia. Zlecenie ma też sens wtedy, gdy koszt przeróbki jest mniejszy niż ryzyko uszkodzenia świeżo wykończonej ściany czy źle dobranego osprzętu. Jeśli natomiast w ścianie brakuje odpowiednich żył, lepiej rozważyć inne sterowanie niż upierać się przy klasycznym schemacie.
Gdy klasyczny schodowy nie przejdzie, rozważ inne sterowanie światłem
Jeśli w ścianie brakuje miejsca albo nie chcesz kuć po remoncie, klasyczny układ schodowy bywa po prostu nieopłacalny. Wtedy lepiej spojrzeć na rozwiązania, które działają na istniejących przewodach albo bez dodatkowego okablowania.
- Łącznik bezprzewodowy lub radiowy sprawdza się wtedy, gdy chcesz dołożyć drugi punkt sterowania bez kucia ścian.
- Przekaźnik bistabilny daje elastyczność przy większej liczbie przycisków i dobrze pasuje do modernizacji instalacji.
- Czujnik ruchu jest praktyczny w korytarzu, na schodach i w garażu, gdzie światło ma zapalać się samo.
- Moduł smart home pozwala sterować oświetleniem z aplikacji, scenami i automatyzacją, co docenisz przy dalszej rozbudowie domu.
W nowoczesnych mieszkaniach takie rozwiązania często wygrywają wygodą i mniejszą liczbą przeróbek. Jeżeli instalacja jest nowa i przewody są przygotowane zgodnie ze schematem, klasyczny schodowy będzie najprostszy. Jeśli nie masz pewności, który przewód jest wspólny i czy między punktami biegną właściwe żyły, zatrzymaj się na etapie identyfikacji: to właśnie ten moment najczęściej decyduje o bezpieczeństwie i o tym, czy światło zadziała od razu, czy dopiero po kolejnej poprawce.
