Najważniejsze zasady przy przewodzie ochronnym są prostsze, niż się wydaje
- Żółto-zielony, potocznie też zielono-żółty, to przewód ochronny PE, a nie neutralny ani fazowy.
- Podłączam go wyłącznie do zacisku ochronnego, symbolu uziemienia albo listwy PE.
- W oprawie klasy I łączę go z obudową lub zaciskiem PE, a w klasie II izoluję osobno w złączce.
- W starej instalacji bez osobnego PE nie dorabiam mostków na oko.
- Przed pracą odłączam zasilanie i sprawdzam brak napięcia dwubiegunowym testerem.
Co właściwie robi przewód żółto-zielony
Najprościej mówiąc, to przewód ochronny PE. W normalnej pracy nie powinien przenosić prądu roboczego, a jego rola zaczyna się dopiero wtedy, gdy coś pójdzie nie tak: pojawi się przebicie izolacji, uszkodzenie oprawy albo napięcie na metalowej obudowie.
Ja traktuję go jak drogę awaryjną dla prądu. Dzięki niemu zabezpieczenie ma szansę zadziałać szybko, a obudowa urządzenia nie staje się niebezpieczna dla użytkownika. Właśnie dlatego ten przewód nie jest „wolnym kolorem” w kablu, tylko elementem ochrony, którego nie wolno używać dowolnie.
- W instalacji domowej służy do ochrony ludzi przed porażeniem.
- W oprawach metalowych łączy obudowę z torem ochronnym.
- W rozdzielnicy trafia do listwy PE, a nie do neutralnego.
- W nowych instalacjach jego barwa jest zarezerwowana właśnie dla funkcji ochronnej.
Gdy już wiadomo, po co ten przewód istnieje, łatwiej odpowiedzieć na najważniejsze pytanie: gdzie go wpiąć w konkretnym urządzeniu lub punkcie instalacji.

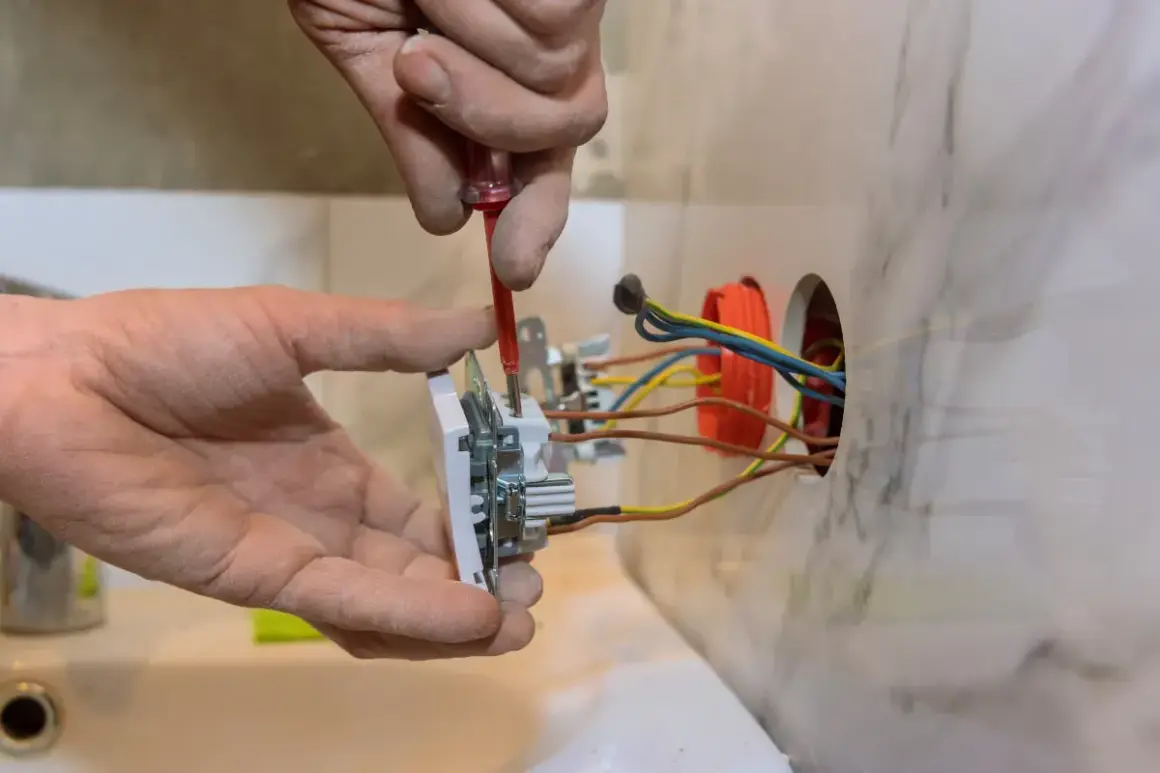

Gdzie podłączam go w praktyce
W domu nie ma jednej odpowiedzi dla każdego przypadku, dlatego ja rozdzielam to na kilka prostych scenariuszy. Inaczej wygląda podłączenie w lampie metalowej, inaczej w gniazdku z ochroną, a jeszcze inaczej w oprawie klasy II, która nie wymaga przewodu ochronnego.
| Sytuacja | Gdzie podłączam przewód | Na co zwracam uwagę |
|---|---|---|
| Metalowa oprawa oświetleniowa klasy I | Do zacisku PE albo śruby oznaczonej symbolem uziemienia | Styk ma być czysty, mocny i mechanicznie pewny |
| Gniazdo z ochroną | Do toru ochronnego gniazda lub listwy PE | Sprawdzam, czy osprzęt naprawdę ma czynny tor ochronny, a nie tylko wyglądający jak ochronny bolec |
| Oprawa klasy II | Nie podłączam go do obudowy, tylko izoluję w osobnej złączce | Podwójna izolacja zastępuje tor ochronny |
| Rozdzielnica lub metalowa obudowa urządzenia | Do listwy ochronnej PE | Kontroluję ciągłość połączeń i stan zacisku |
| Oprawa LED lub smart fixture z metalowym korpusem | Do zacisku ochronnego, jeśli producent go przewidział | W takich urządzeniach nie zgaduję, tylko patrzę na oznaczenia i instrukcję |
W praktyce najważniejsze pytanie nie brzmi więc „jaki to kolor”, tylko „czy ten element ma w ogóle punkt ochronny”. Jeśli ma, przewód trafia właśnie tam. Jeśli nie ma, nie wciskam go na siłę do przypadkowego zacisku.
Jak rozpoznaję zacisk PE, N i L
Na osprzęcie nie kieruję się samym kolorem żyły, tylko oznaczeniem zacisku. PE oznacza przewód ochronny, N to neutralny, a L to faza. W dobrej oprawie albo gnieździe symbol jest czytelny i nie zostawia miejsca na domysły.
Ja zawsze szukam symbolu uziemienia albo opisu „PE”, bo to zmniejsza ryzyko pomyłki. Kolory przewodów pomagają, ale nie zastępują oznaczeń, zwłaszcza w starszym mieszkaniu, gdzie ktoś mógł już kiedyś coś przerabiać.| Oznaczenie | Znaczenie | Co robię z przewodem żółto-zielonym |
|---|---|---|
| PE | Przewód ochronny | Podłączam właśnie tutaj |
| N | Przewód neutralny | Nie podłączam tu przewodu ochronnego |
| L | Przewód fazowy | Nie łączę z nim przewodu ochronnego |
| Symbol uziemienia | Zacisk ochronny | To dla mnie potwierdzenie właściwego miejsca podłączenia |
| Symbol podwójnego kwadratu | Urządzenie klasy II | Nie szukam tu przewodu ochronnego do obudowy |
Jeśli oznaczenia są starte, obudowa jest nadpalona albo zacisk wygląda podejrzanie, nie zgaduję. To właśnie w takich detalach najłatwiej pomylić przewód ochronny z neutralnym, a potem szukać problemu w całej instalacji.
Co robię, gdy w starej instalacji nie ma osobnego PE
Tu pojawia się najwięcej nieporozumień. W starszych mieszkaniach trafiają się układy dwużyłowe albo przewód PEN, czyli rozwiązania, w których historia instalacji jest ważniejsza niż sam kolor żyły. To nie jest miejsce na szybkie mostkowanie „bo tak będzie działać”.
Jeśli w suficie albo puszce mam tylko dwa przewody, a oprawa wymaga ochrony, nie podłączam zielono-żółtego do niebieskiego tylko dlatego, że wizualnie pasuje do „powrotu”. To stary odruch z czasów zerowania, ale w praktyce wymaga on właściwego układu, pomiarów i pewności, że instalacja naprawdę na to pozwala.
- Jeśli oprawa jest klasy II, przewód ochronny izoluję w osobnej złączce.
- Jeśli oprawa jest metalowa i wymaga PE, a punktu ochronnego nie ma, przerywam pracę.
- Jeśli instalacja jest dwużyłowa, nie dorabiam ochrony „na oko”.
- Jeśli widzę stary układ z PEN, traktuję go jak temat do oceny, a nie do improwizacji przy lampie.
W takich miejscach najważniejsze nie jest to, żeby coś „jakoś podłączyć”, tylko żeby nie zepsuć ochrony, która w teorii ma działać dopiero w chwili awarii. To prowadzi prosto do błędów, które widuję najczęściej.
Najczęstsze błędy, które psują ochronę
Przy tym przewodzie pomyłki są wyjątkowo kosztowne, bo często nie widać ich od razu. Instalacja może działać, a mimo to w chwili zwarcia albo przebicia ochrona okaże się fikcją. Dlatego ja zawsze sprawdzam nie tylko sam kolor, ale też sposób zakończenia i jakość styku.
- Łączenie przewodu ochronnego z niebieskim, „bo to chyba neutralny”.
- Przykręcanie go do lakieru, rdzy albo zabrudzonej obudowy bez dobrego styku.
- Ucinanie zielono-żółtej żyły w oprawie klasy I, bo „nie była potrzebna”.
- Zostawianie luźnego końca bez złączki w puszce lub podsufitce.
- Ufanie samemu próbnkowi neonowemu zamiast dwubiegunowego testera napięcia.
- Wykorzystywanie przewodu ochronnego jako przewodu roboczego w zmianach „na szybko”.
Najgorszy błąd jest zwykle najprostszy: ktoś zakłada, że skoro instalacja działa, to wszystko jest w porządku. W elektryce to za mało, bo działanie i bezpieczeństwo nie są tym samym.
Kiedy zatrzymuję pracę i wzywam elektryka
Są sytuacje, w których nie ma sensu iść dalej bez pomiarów. Ja zatrzymuję się zawsze wtedy, gdy nie potrafię jednoznacznie odpowiedzieć, gdzie jest PE, czy instalacja ma poprawnie rozdzielony tor ochronny, albo czy punkt podłączenia jest w ogóle bezpieczny do użycia.
- Nie mam pewności, czy w punkcie jest osobny przewód ochronny, czy tylko stary układ dwużyłowy.
- Widzę stopioną izolację, nadpalony zacisk albo ślady przegrzania.
- Oprawa nie ma czytelnych oznaczeń i brak instrukcji producenta.
- Pracuję w łazience, kuchni, na zewnątrz albo przy metalowej obudowie, gdzie błąd jest szczególnie ryzykowny.
- Nie mam dwubiegunowego testera i nie jestem w stanie potwierdzić braku napięcia.
Dobra zasada jest prosta: jeśli muszę zgadywać, to już nie jest naprawa, tylko hazard. W takim momencie bezpieczniej jest przerwać pracę i zrobić pomiar niż ratować się skrótem, który później trzeba będzie naprawiać od nowa.
Co zapamiętuję przy takim podłączeniu
Jeśli miałbym zostawić jedną myśl, to brzmi ona tak: przewód ochronny podłączam wyłącznie tam, gdzie przewidział go producent osprzętu albo projekt instalacji. Nie do „podobnego” zacisku, nie do przypadkowego koloru i nie do miejsca, które tylko wygląda na właściwe.
W nowych instalacjach szukam PE, w oprawach klasy II izoluję żyłę osobno, a w starych układach nie dorabiam mostków na oko. To właśnie ta dyscyplina robi największą różnicę między prostą wymianą lampy a ryzykowną prowizorką.
Gdy oznaczenia są nieczytelne, tor ochronny budzi wątpliwości albo instalacja ma za sobą kilka remontów, zatrzymuję się i robię miejsce na pomiar. W elektryce najwięcej kosztują nie materiały, tylko skróty myślowe.
