Montaż przełącznika w przewodzie to jedna z tych przeróbek, które od razu poprawiają wygodę korzystania z lampy, girlandy czy lekkiego urządzenia domowego. W praktyce liczą się trzy rzeczy: dobór właściwego modelu, poprawne rozpoznanie żyły fazowej i staranne zamknięcie obudowy bez uszkadzania izolacji. Poniżej pokazuję, jak zamontować przełącznik na kablu tak, żeby działał wygodnie i nie stwarzał zbędnego ryzyka.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Taki montaż ma sens głównie przy lampach i lekkich urządzeniach na elastycznym przewodzie, a nie przy stałej instalacji w ścianie.
- Wyłącznik powinien być dobrany do napięcia 230 V, obciążenia w amperach i przekroju żył kabla.
- Rozłącza się tylko żyłę fazową, a neutralną i ochronną prowadzi dalej bez przerywania.
- W przewodach lampowych często jedna żyła jest oznaczona rowkiem lub inną fakturą; to zwykle neutralny przewód.
- Jeśli przewód jest trzyżyłowy, ma metalową oprawę albo pracuje w wilgoci, trzeba być dużo ostrożniejszym z doborem elementu.
Kiedy taki montaż ma sens, a kiedy lepiej go nie robić
Najczęściej robię to przy lampkach biurkowych, lampach stojących, dekoracyjnym oświetleniu LED albo niewielkich urządzeniach, które mają być wygodniej włączane bez sięgania do gniazdka. To rozwiązanie ma sens wtedy, gdy kabel jest elastyczny, urządzenie pobiera niewielki prąd i da się bezpiecznie poprowadzić żyły przez obudowę przełącznika.
Nie traktuję jednak takiej przeróbki jako uniwersalnej naprawy. Jeśli przewód jest częścią instalacji stałej, jeśli pracuje w łazience, na zewnątrz albo zasila coś wyraźnie mocniejszego niż lampa, lepiej wybrać inną metodę sterowania. Tu najwięcej błędów wynika nie z samego cięcia kabla, tylko z pomylenia „prostego przewodu do lampy” ze stałą instalacją 230 V.
Ta granica jest ważna, bo od niej zależy cały dalszy dobór osprzętu. Gdy wiem już, że to naprawdę przewód do lampy albo lekkiego sprzętu, mogę przejść do wyboru samego przełącznika.
Jaki przełącznik wybrać do przewodu
Ja zaczynam od wyboru modelu, bo od tego zależy, czy montaż będzie prosty, czy irytująco ciasny. W praktyce nie każdy wyłącznik nakablowy nadaje się do każdej lampy, nawet jeśli na opakowaniu wygląda podobnie.
| Typ przełącznika | Kiedy go wybieram | Na co uważać |
|---|---|---|
| Przelotowy on/off | Do zwykłej lampy stołowej, nocnej albo dekoracyjnego oświetlenia | Musi pasować do średnicy przewodu i mieć odpowiednią klasę prądową |
| Nożny | Do lamp stojących i miejsc, gdzie wygodniej nacisnąć przełącznik stopą | Potrzebuje stabilnego ustawienia i nie może być zagniatany meblami |
| Kołyskowy lub suwakowy | Gdy zależy mi na prostym, czytelnym kliknięciu i małej obudowie | Nie każdy model jest przystosowany do przewodów trzyżyłowych |
| Ściemniacz nakablowy | Gdy chcę regulować jasność, a źródło światła to obsługuje | Działa tylko z kompatybilnymi żarówkami lub driverami LED |
Na etykiecie szukam dwóch liczb: napięcia i prądu. Przy 230 V model 3 A obsłuży około 690 W, 2 A około 460 W, a 6 A około 1380 W, więc do zwykłej lampy zapas zwykle jest duży. Do cięższych urządzeń nie biorę przełączników „lampowych”, bo one nie są od tego.
Równie ważny jest przekrój żył. W praktyce spotyka się przewody 2x0,75 mm², 3x0,75 mm² albo 3x1,0 mm². Jeżeli obudowa przełącznika jest zbyt ciasna dla kabla, lepiej odpuścić niż wciskać przewód na siłę. To właśnie ten moment, w którym tani element potrafi zepsuć cały pomysł.
W dobrze dobranym zestawie sama różnica w użytkowaniu jest od razu odczuwalna, ale zanim przejdę do cięcia przewodu, przygotowuję narzędzia i sprawdzam oznaczenia żył.
Jak przygotować kabel i narzędzia
Zanim cokolwiek przetnę, odłączam wtyczkę i sprawdzam brak napięcia miernikiem albo dwubiegunowym testerem. Sam próbnik śrubokrętowy traktuję pomocniczo; przy przewodach lampowych chcę mieć pewność, nie tylko sygnał „chyba jest dobrze”.
- przełącznik pasujący do kabla i obciążenia,
- nożyk lub ściągacz izolacji,
- mały śrubokręt,
- miernik lub tester napięcia,
- taśmę izolacyjną albo koszulkę termokurczliwą, jeśli instrukcja przewiduje dodatkowe zabezpieczenie.

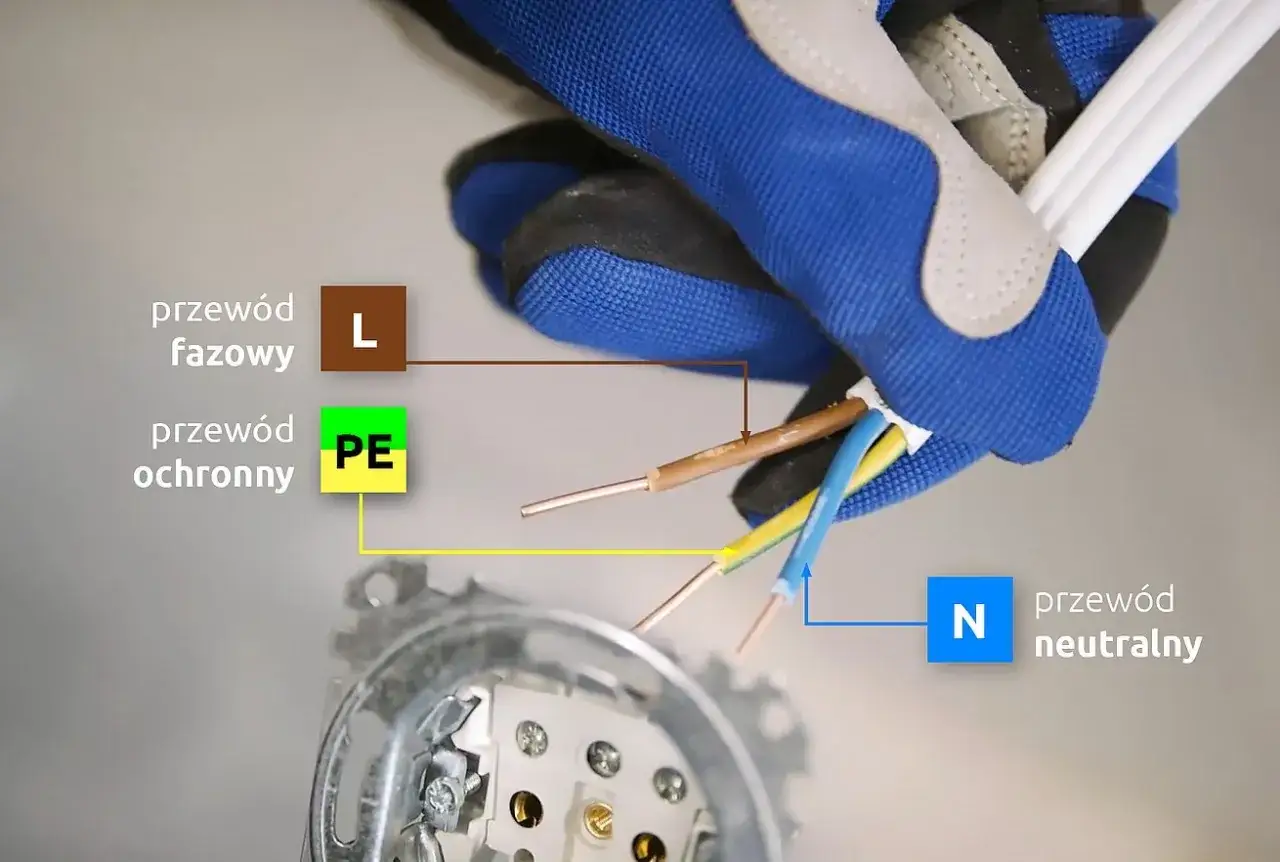

W wielu przewodach do lamp żyła neutralna jest oznaczona rowkiem, nadrukiem lub inną fakturą, a żyła fazowa pozostaje gładka. W nowych przewodach trójżyłowych trzymam się standardu: brązowy to faza, niebieski neutralny, a żółto-zielony ochronny. Jeśli oznaczenia są nietypowe albo kabel jest stary, nie zgaduję na ślepo.
To ważne, bo sam montaż jest prosty dopiero wtedy, gdy wiem, którą żyłę mam przeciąć, a którą przeprowadzić dalej bez rozpinania. Teraz można już przejść do właściwej pracy.
Jak zamontować przełącznik na kablu krok po kroku
Najwygodniej opisać to na przykładzie typowego przełącznika przelotowego do lampy. Konstrukcja może się różnić, ale logika zostaje ta sama: fazę przerywam w switchu, neutralny i ochronny prowadzę bez przerwy, a całość zamykam tak, żeby odciążyć przewód mechanicznie.
- Rozbieram obudowę przełącznika i czytam instrukcję. Niektóre modele wymagają zdjęcia izolacji z końcówek, inne przebijają ją stykami bez klasycznego odizolowywania.
- Wybieram miejsce montażu. Szukam punktu, do którego ręka sięga naturalnie i w którym kabel nie będzie naprężony przy ciągnięciu ani zginany przez mebel.
- Rozdzielam żyły na długości wskazanej przez producenta. Zwykle wystarcza niewielki odcinek, ale nie tnąc kabla zbyt blisko samej obudowy zostawiam sobie margines na wygodne ułożenie przewodu.
- Identyfikuję żyłę fazową i przecinam tylko ją. Neutralnej nie ruszam, a w kablu trzyżyłowym żółto-zielonej też nie prowadzę przez styk przełącznika.
- Jeśli model ma zaciski śrubowe, zdejmuję izolację z końcówek zgodnie z instrukcją, zwykle na kilka milimetrów. Jeśli to wersja z przebiciem izolacji, nie zdejmuję zbyt dużo, bo styk ma zrobić to sam.
- Układam przewody w kanałach obudowy i zamykam przełącznik tak, żeby kabel wyszedł prosto, bez skręcenia i bez luzu. Nie powinno być żadnej odsłoniętej miedzi.
- Sprawdzam docisk i odciążenie przewodu. Jeżeli kabel da się wysunąć jednym ruchem albo obudowa nie domyka się bez siły, poprawiam montaż zamiast „dociskać na gotowo”.
- Robię test na małym obciążeniu. Dopiero po kilku minutach sprawdzam, czy przełącznik działa lekko, nie grzeje się i nie przerywa pracy lampy.
Jeżeli przewód ma żyłę ochronną PE, przełącznik musi mieć miejsce na jej swobodne przejście albo osobny tor przewidziany przez producenta. Tanie modele do przewodów dwużyłowych nie nadają się automatycznie do kabla trójżyłowego. To właśnie tu najłatwiej pomylić prosty montaż z rozwiązaniem, które wygląda podobnie, ale technicznie już nie pasuje.
Gdy całość jest złożona poprawnie, problemów zwykle nie ma. W praktyce więcej kłopotów powodują drobne błędy montażowe niż sam pomysł z wyłącznikiem na kablu.
Najczęstsze błędy, które kończą się przegrzewaniem albo zwarciem
W takich przeróbkach najczęściej wracają te same pomyłki. Ja patrzę na nie jak na listę kontrolną, bo każda z nich potrafi unieważnić dobrze wykonany resztę pracy.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Przecięcie neutralnego zamiast fazy | Urządzenie może wyglądać na wyłączone, ale nie jest bezpiecznie odseparowane | Najpierw identyfikuję żyłę, potem dopiero tnę |
| Zbyt słaby przełącznik do obciążenia | Obudowa może się grzać, styki szybciej się zużywają | Sprawdzam amperaż i zostawiam zapas mocy |
| Brak odciążenia przewodu | Ruch kabla przenosi się na styki i z czasem je luzuje | Upewniam się, że kabel jest dobrze zablokowany w obudowie |
| Za mocno zdjęta izolacja | Miedź pozostaje odsłonięta i może dotknąć sąsiedniego elementu | Zdejmuję tylko tyle, ile wymaga producent |
| Wciskanie zbyt grubego kabla w za małą obudowę | Przełącznik nie domyka się poprawnie albo uszkadza żyły | Dobieram model do średnicy przewodu, nie odwrotnie |
| Użycie przełącznika w złym miejscu | Wilgoć, zabrudzenia lub naprężenia skracają jego żywotność | Montuję go tam, gdzie kabel nie będzie pracował mechanicznie |
Jeżeli po złożeniu cokolwiek mnie niepokoi, nie zostawiam tego „na próbę”. Nadtopiona izolacja, zapach plastiku albo wyraźne nagrzewanie obudowy to sygnał, że trzeba wrócić do punktu wyjścia. W takich przypadkach lepiej poprawić jeden detal niż później wymieniać całą lampę albo przewód.
Ta ostrożność ma sens tym bardziej wtedy, gdy kabel nie jest zwykłym przewodem do lampki, tylko częścią bardziej wymagającego sprzętu. I właśnie od tego zależy, czy warto robić to samemu, czy lepiej wybrać gotowe rozwiązanie.
Kiedy gotowy przewód albo elektryk będzie rozsądniejszy
Jeśli mam do czynienia z prostą lampą, montaż zwykle robię sam. Ale gdy przewód jest stary, popękany, ma nietypowe oznaczenia albo zasila sprzęt o większym poborze, szybciej wybieram gotowy przewód z fabrycznym przełącznikiem. To często nie tylko bezpieczniejsze, ale też tańsze, jeśli nie mam jeszcze narzędzi.
| Sytuacja | Lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Prosta lampa stołowa | Samodzielny montaż | Niewielki prąd, prosty przewód, łatwy dostęp |
| Brak narzędzi i potrzeba szybkiej naprawy | Gotowy przewód z wyłącznikiem | Oszczędza czas i usuwa ryzyko błędu przy cięciu |
| Metalowa oprawa, kabel trzyżyłowy, wilgotne pomieszczenie | Elektryk | Więcej zależności technicznych i większe ryzyko pomyłki |
| Urządzenie pobiera dużo prądu albo grzeje się podczas pracy | Elektryk lub dedykowany osprzęt | Przełącznik lampowy może być po prostu za słaby |
Finansowo różnica nie zawsze jest duża. Sam przełącznik do prostego kabla kosztuje zwykle kilka do kilkunastu złotych, gotowy przewód z wtyczką i włącznikiem to zazwyczaj wyższy koszt, ale od razu dostaję gotowy, poskładany zestaw. Jeśli musiałbym jeszcze kupić miernik, ściągacz izolacji i drobny osprzęt, samodzielna „oszczędność” szybko topnieje.
Dlatego patrzę na ten wybór praktycznie: jeśli chodzi o prostą lampę i mam odpowiedni osprzęt, robię to sam. Jeśli mam choć cień wątpliwości co do przewodu, mocy albo klasy urządzenia, oszczędzam sobie zgadywania. To zwykle rozsądniejsze niż późniejsze poprawki.
Trzy testy po montażu, które pokazują, czy przewód został zrobiony dobrze
Po złożeniu nie kończę pracy od razu. Najpierw sprawdzam, czy przełącznik działa lekko i czy kabel nie wyślizguje się z obudowy przy lekkim pociągnięciu. Potem zostawiam urządzenie pod normalnym obciążeniem na kilkanaście minut i dotykam obudowy: ma być co najwyżej lekko ciepła, a nie gorąca.
- sprawdzam, czy lampa gaśnie całkowicie i nie ma przerywania przy poruszaniu kablem,
- patrzę, czy obudowa przełącznika domyka się bez naprężenia,
- kontroluję, czy przewód nie nagrzewa się w miejscu cięcia i czy nie czuć zapachu plastiku.
Przy LED-ach zdarza się delikatne żarzenie po wyłączeniu, ale nie traktuję tego jako normy do zignorowania, tylko sygnał do sprawdzenia kompatybilności lub samego połączenia. Dobrze zrobiony montaż nie wymaga siły, prowizorki ani „dopchania”, żeby wyglądał na skończony. Jeśli wszystko działa płynnie i nic się nie grzeje, przewód jest gotowy do codziennego użytku.
