Podłączenie przewodu 4-żyłowego nie polega na mechanicznym zestawieniu kolorów z kolorami. Najpierw trzeba ustalić, czy masz do czynienia z lampą, łącznikiem, modułem smart czy zasilaniem innego odbiornika, bo od tego zależy kolejność żył i to, które zaciski w ogóle wolno wykorzystać. W tym artykule pokazuję, jak bezpiecznie rozpoznać żyły, jak je podłączyć w typowych domowych sytuacjach i kiedy 4 przewody to już za mało.
Najpierw rozpoznaj żyły, potem dopiero zamykaj puszkę
- W nowych instalacjach żółto-zielony przewód traktuję jako ochronny PE, a niebieski jako neutralny N.
- Brązowy, czarny i szary są zwykle żyłami roboczymi, ale w starszych instalacjach nie wolno ufać samym kolorom.
- Przed pracą wyłączam obwód i sprawdzam brak napięcia dwubiegunowym testerem.
- Do połączeń używam puszki i złączek dopasowanych do przekroju przewodu, a wolne żyły od razu izoluję.
- Jeśli schemat urządzenia nie zgadza się z tym, co widzisz w puszce, nie zgaduję tylko weryfikuję układ.
Co oznacza czterożyłowy przewód w praktyce
W domu czterożyłowy kabel nie ma jednego uniwersalnego znaczenia. Raz będzie przewodem do lampy z dwoma sekcjami, innym razem do łącznika schodowego, a jeszcze innym do urządzenia, które potrzebuje zasilania, ochrony i dwóch sygnałów sterujących. Dlatego przy takim połączeniu nie zaczynam od koloru izolacji, tylko od funkcji zacisków.
| Sytuacja | Co zwykle oznaczają 4 żyły | Na co zwracam uwagę |
|---|---|---|
| Lampa sufitowa | N, PE i dwie żyły fazowe albo jedna faza z rezerwą | Czy oprawa ma jedną sekcję, czy kilka niezależnych obwodów |
| Łącznik schodowy lub krzyżowy | Żyły korespondencyjne, wspólny i zasilanie | Oznaczenie zacisków i dokładny schemat połączeń |
| Inteligentny moduł oświetlenia | Zasilanie, wyjście na lampę i wejście sterujące | Instrukcję producenta, bo układ zacisków bywa różny |
| Obwód 3-fazowy | Bywa niewystarczający dla pełnego układu z N i PE | Czy nie potrzebujesz jednak 5 żył |
W praktyce najważniejszy wniosek jest prosty: cztery żyły to nie schemat, tylko liczba przewodów. Zanim zacznę łączyć, muszę ustalić, jaką rolę pełni każda z nich, a dopiero potem przechodzę do identyfikacji kolorów.

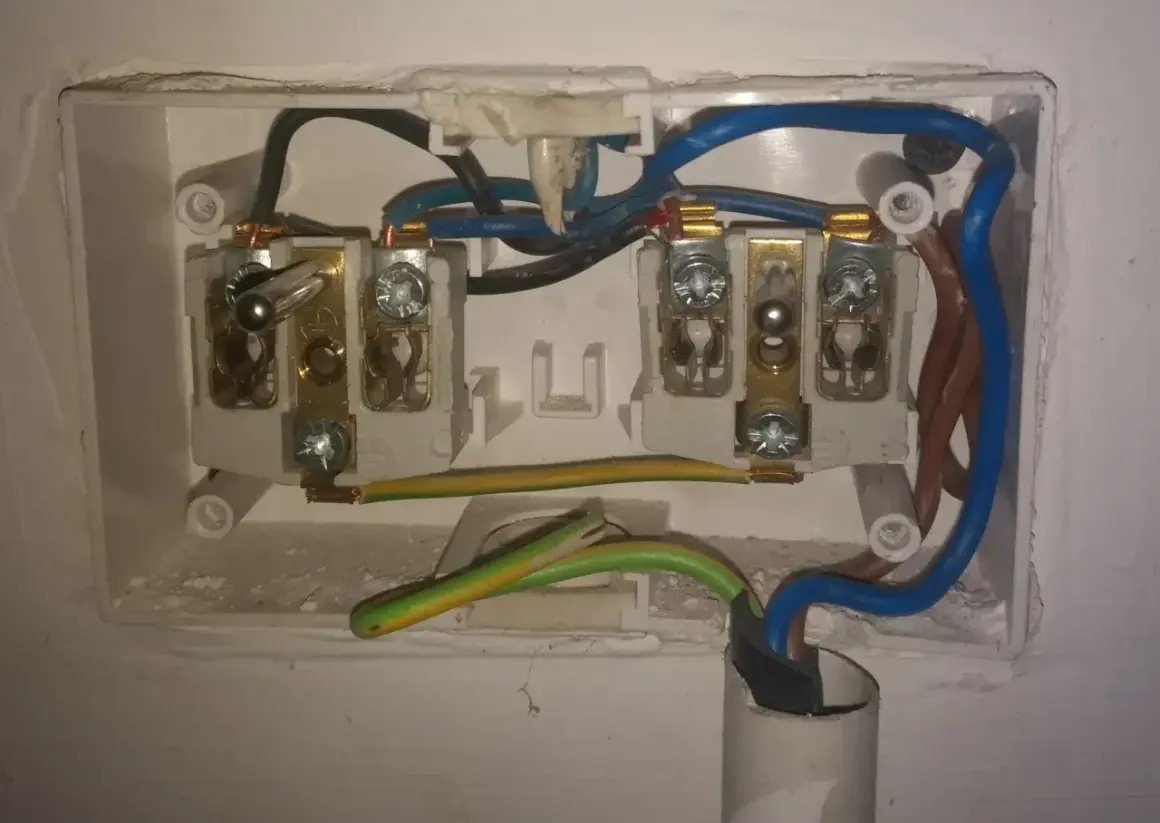

Jak rozpoznać żyły, zanim cokolwiek połączysz
W nowych instalacjach trzymam się prostego porządku: żółto-zielony to PE, niebieski to zwykle N, a brązowy, czarny i szary są przewodami roboczymi. To jednak nie zwalnia z pomiaru, bo w starszych mieszkaniach i po cudzych przeróbkach kolory potrafią być mylące. Ja nie zakładam funkcji po samym kolorze, tylko ją potwierdzam.| Kolor | Najczęstsza rola | Co robię w praktyce |
|---|---|---|
| Żółto-zielony | Przewód ochronny PE | Łączę go wyłącznie z zaciskiem ochronnym |
| Niebieski | Przewód neutralny N | Sprawdzam, czy w danym obwodzie rzeczywiście pełni tę funkcję |
| Brązowy, czarny, szary | Żyły robocze lub fazowe | Weryfikuję testerem i opisem zacisków |
- Wyłączam odpowiedni obwód w rozdzielnicy.
- Sprawdzam brak napięcia dwubiegunowym testerem, nie samym śrubokrętem z neonówką.
- Porównuję oznaczenia zacisków w oprawie, łączniku albo module sterującym.
- Jeśli jedna żyła nie jest używana, od razu izoluję ją w osobnej złączce.
- Przed wsunięciem przewodu zdejmuję tylko tyle izolacji, ile wymaga osprzęt, zwykle 8-10 mm.
Jeśli oznaczenia zacisków i kolory żył się nie zgadzają, nie traktuję tego jako drobnej rozbieżności, tylko jako sygnał alarmowy. To właśnie na tym etapie najłatwiej uniknąć późniejszej awarii, więc przechodzę dalej dopiero wtedy, gdy układ jest dla mnie jasny.
Jak podłączyć przewód 4-żyłowy do lampy lub innego odbiornika
Najwygodniej traktuję takie połączenie w kolejności: zasilanie, ochrona, sterowanie. W oprawie metalowej lub w urządzeniu z zaciskiem ochronnym najpierw łączę PE, potem N, a na końcu żyłę lub żyły fazowe zgodnie ze schematem. Jeśli lampa ma dwie sekcje, każda sekcja dostaje osobny tor sterowania, a nie przypadkowy mostek.
Gdy oprawa ma zaciski L, N i PE
To najprostszy wariant i jednocześnie ten, w którym błędy są najbardziej kosztowne. Przy takim montażu pilnuję, żeby przewód ochronny był naprawdę ochronny, a nie „na wszelki wypadek” podpięty gdzieś obok.
- Podłączam żółto-zielony przewód do zacisku PE.
- Niebieski prowadzę do zacisku neutralnego N.
- Brązowy, czarny lub szary podpinam do L albo do wejścia wyjściowego zgodnie z instrukcją oprawy.
- Jeśli jedna żyła nie jest potrzebna, zamykam ją w osobnej złączce i oznaczam.
- Sprawdzam, czy przewód nie jest napięty po zamknięciu puszki albo podsufitki.
Przeczytaj również: Rozstaw oświetlenia punktowego - jak to zrobić dobrze?
Gdy lampa ma dwa obwody albo osobne sekcje
Tu najczęściej wchodzą dwa przewody fazowe. Jedna żyła zasila pierwszą grupę źródeł, druga drugą, a N i PE pozostają wspólne. To właśnie ten wariant pozwala sterować oprawą z dwóch klawiszy albo z modułu smart bez robienia prowizorki w puszce.
- Sprawdzam, czy łącznik lub sterownik ma dwa wyjścia.
- Każdą sekcję przypisuję do osobnego wyjścia, nie mieszam ich w jednej złączce.
- Neutralny i ochronny prowadzę wspólnie tylko wtedy, gdy dopuszcza to schemat urządzenia.
- Jeśli oprawa pracuje w klasie II, nie szukam zacisku PE, bo podwójna izolacja go nie wymaga.
W inteligentnych instalacjach domowych dokładnie tak samo ważna jak kolor przewodu jest logika wejść i wyjść na module. Jeśli producent opisuje zaciski jako L, N, OUT, S1 albo S2, to właśnie tym opisem się kieruję, a nie własnym wyobrażeniem o „standardowym” układzie. Dzięki temu przejście do kolejnego scenariusza jest prostsze: czasem problemem nie jest sposób podłączenia, tylko to, że 4 żyły w ogóle nie wystarczają.

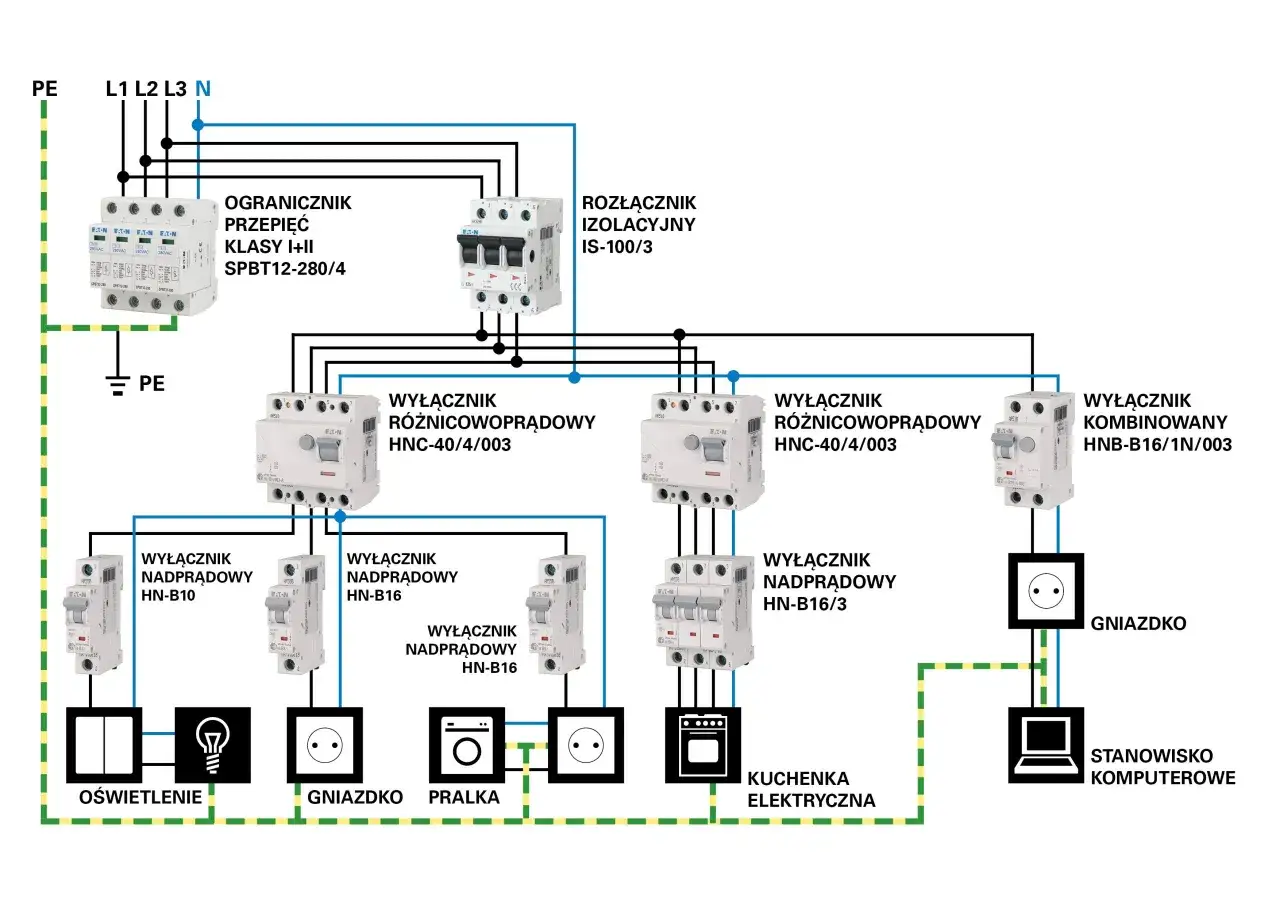

Kiedy 4 żyły nie wystarczą albo trzeba zmienić założenie
Są sytuacje, w których czterech żył po prostu nie da się sensownie wykorzystać. Najczęściej dotyczy to obwodów 3-fazowych, starszych instalacji z przewodem PEN oraz urządzeń, które potrzebują osobnego neutralnego i ochronnego przy kilku torach zasilania. Tu nie ma miejsca na skróty, bo błąd konstrukcyjny później wychodzi jako grzanie, wybicie zabezpieczenia albo niepewna praca urządzenia.
| Sytuacja | Czy 4 żyły wystarczą | Co robię |
|---|---|---|
| Gniazdo 3-fazowe 400 V z N i PE | Zwykle nie | Sprawdzam, czy potrzebny jest układ 5-żyłowy |
| Stara instalacja TN-C z PEN | Tylko po ocenie stanu całego obwodu | Nie mostkuję nic „na oko”, tylko weryfikuję układ instalacji |
| Moduł smart z zasilaniem i sterowaniem | Czasem tak, ale zależy od zacisków | Trzymam się schematu producenta |
| Oprawa klasy II | Tak, ale bez PE | Nie szukam na siłę przewodu ochronnego |
W nowych instalacjach szczególnie uważałbym na pokusę, żeby 4 żyłami zastąpić układ, który powinien mieć pięć. Jeśli urządzenie wymaga jednocześnie L1, L2, L3, N i PE, to brak jednej żyły nie jest drobiazgiem, tylko realnym ograniczeniem. Z takim układem najlepiej skończyć na etapie planowania, a nie po zamknięciu puszki.
Najczęstsze błędy, które robią różnicę
W praktyce awarie nie biorą się z „trudnej elektryki”, tylko z kilku powtarzalnych błędów. Widzę je regularnie i najczęściej da się ich uniknąć bez dodatkowych kosztów, tylko przez lepszą kolejność pracy.
- Łączenie przewodów wyłącznie po kolorze, bez pomiaru i bez schematu.
- Mylenie neutralnego N z ochronnym PE, zwłaszcza w starszych instalacjach.
- Zostawianie luźnych, niezaizolowanych końcówek w puszce lub podsufitce.
- Skręcanie żył „na szybko” zamiast użycia odpowiedniej złączki.
- Mieszanie dwóch różnych obwodów w jednej złączce bez jasnego oznaczenia.
- Brak zapasu przewodu, przez co oprawa naciąga złączki po zamknięciu obudowy.
- Prowadzenie przewodu bez sprawdzenia, czy obudowa lampy nie uszkadza izolacji.
Najbardziej zdradliwy błąd to ten, który przez chwilę działa poprawnie. Właśnie dlatego połączenie warto oceniać nie tylko po tym, czy lampa świeci, ale też po tym, czy przewody są dobrze osadzone, nic się nie grzeje i każdy tor ma swoje logiczne miejsce. To prowadzi już do ostatniego, ale bardzo praktycznego etapu: doboru osprzętu i zostawienia instalacji w stanie, który da się potem serwisować.
Jak dobrać złączki i osprzęt, żeby połączenie dało się serwisować
Ja dobieram osprzęt tak, żeby połączenie dało się później obejrzeć i bez problemu rozebrać. W puszce wolę złączki dopasowane do przekroju przewodu niż przypadkowe rozwiązania, bo przy oświetleniu i sterowaniu ważniejsza od „działa teraz” jest powtarzalność i porządek w środku.
- Wolną żyłę od razu zamykam w osobnej złączce i opisuję.
- Połączenia chowam tylko tam, gdzie producent przewidział miejsce na zaciski.
- W strefach wilgotnych sprawdzam szczelność obudowy i osprzętu.
- Przy modułach smart zostawiam wyraźny opis zacisków, bo po kilku miesiącach wracam do tego samego miejsca już bez pamięci roboczej.
- Przewód układam tak, żeby nie był zagięty pod ostrym kątem i nie pracował mechanicznie po zamknięciu osłony.
Dobrze wykonane połączenie nie ma wyglądać efektownie, tylko być czytelne i pewne. Jeśli po zamknięciu puszki wciąż potrafię odtworzyć logikę układu bez zgadywania, to znaczy, że robota została zrobiona porządnie.
Co zostawiam sobie jako ostatni test przed zamknięciem puszki
Zanim uznam temat za zakończony, sprawdzam trzy rzeczy: zgodność schematu, pewne osadzenie żył w złączkach i zachowanie instalacji po krótkim teście pod obciążeniem. W praktyce oznacza to, że lampa ma świecić stabilnie, nie ma iskrzenia, a obudowa i przewody nie grzeją się po kilku minutach pracy.
- Sprawdzam jeszcze raz, czy PE, N i żyły robocze są tam, gdzie powinny być.
- Oglądam złączki po lekkim pociągnięciu za każdy przewód.
- Kontroluję, czy w puszce nie ma nadmiaru gołej miedzi.
- Testuję działanie przełącznika, sterownika albo czujnika w obu stanach.
Jeśli cokolwiek nie pasuje, wracam do początku i koryguję układ zamiast liczyć na to, że „samo się ułoży”. Przy przewodach 4-żyłowych najważniejsza jest dyscyplina: najpierw identyfikacja, potem podłączenie, na końcu sprawdzenie. Właśnie tak podłączenie jest jednocześnie proste, bezpieczne i możliwe do utrzymania przez kolejne lata.
