Rozdzielenie jednego zasilania na dwa punkty najczęściej pojawia się przy dokładaniu lampy, czujnika, gniazda albo drugiej taśmy LED. W praktyce nie chodzi o samo przecięcie przewodu, tylko o poprawne rozgałęzienie, dobór złączek i sprawdzenie, czy cały obwód udźwignie dodatkowe obciążenie. Poniżej wyjaśniam, jak rozdzielić kabel elektryczny na dwa bezpiecznie, jakie rozwiązania mają sens i kiedy lepiej zostawić to elektrykowi.
Najważniejsze zasady rozgałęzienia przewodu w skrócie
- W instalacji 230 V rozgałęzienie robi się w puszce lub obudowie, a nie przez prowizoryczne łączenie w ścianie.
- Do typowych obwodów oświetleniowych świetnie sprawdzają się złączki sprężynowe lub dźwigniowe, dobrane do przekroju przewodu.
- W układach LED 12/24 V można użyć rozdzielacza DC, ale tylko po stronie niskiego napięcia.
- Przewód ochronny PE trzeba rozdzielić razem z pozostałymi żyłami, jeśli odbiornik tego wymaga.
- Na typowym zabezpieczeniu 16 A teoretyczny limit mocy to około 3680 W, ale w praktyce warto zostawić zapas.
- Jeśli nie masz pewności co do przekroju, zabezpieczenia albo miejsca rozgałęzienia, bezpieczniej zlecić pracę elektrykowi.
Najpierw ustal, czy chodzi o 230 V czy o niskie napięcie
To pierwszy podział, który robię zawsze. Inaczej traktuję instalację stałą 230 V, a inaczej obwód LED z zasilacza 12 lub 24 V. W pierwszym przypadku wchodzą w grę bezpieczeństwo porażeniowe, zgodność z przekrojem przewodu i obciążeniem zabezpieczenia. W drugim liczą się jeszcze spadki napięcia, polaryzacja i to, czy zasilacz ma odpowiedni zapas mocy.
Jeżeli rozgałęzienie ma zasilać elementy ukryte w ścianie, suficie albo puszce podtynkowej, traktuję je jako część instalacji stałej. Nie robię wtedy „łączenia na skróty”, bo później taki punkt bywa już trudny do sprawdzenia i serwisowania. Przy 12/24 V sytuacja jest prostsza, ale nadal nie dowolna: splitter do LED działa tylko po stronie niskiego napięcia, a nie jako zamiennik osprzętu 230 V.
- 230 V - rozgałęzienie w puszce, złączkach i z zachowaniem obciążenia obwodu.
- 12/24 V - rozdzielacz DC lub złączki po stronie wyjścia zasilacza.
- Przewód w ścianie - tylko połączenie w obudowie przewidzianej do takich prac.
- Obudowa metalowa - PE musi być rozprowadzony prawidłowo, a nie „zostawiony na później”.
Gdy ten podział jest już jasny, można sensownie dobrać sposób rozgałęzienia i nie pomylić rozwiązania dla lampy z rozwiązaniem dla taśmy LED.
Najbezpieczniej rozgałęzia się w puszce instalacyjnej

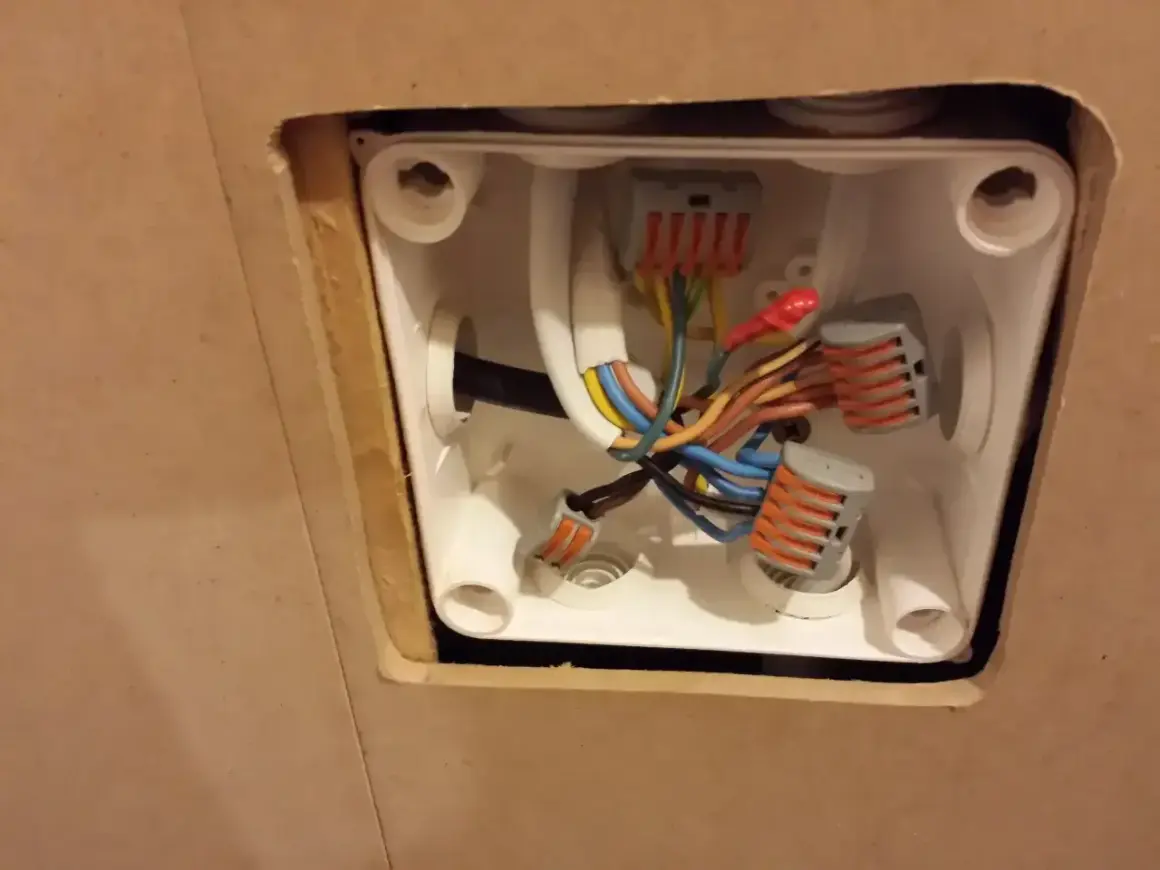

W instalacji domowej najczyściej działa układ: przewód zasilający wchodzi do puszki, a z niej wychodzą dwa odgałęzienia. Każdą żyłę rozprowadzam osobno, czyli fazę L, neutralny N i - jeśli jest potrzebny - ochronny PE. Dzięki temu połączenie jest mechanicznie stabilne, odizolowane i możliwe do sprawdzenia bez rozkuwania ściany.
Nie stosuję skręcania żył i owijania ich taśmą. To rozwiązanie wygląda pozornie szybko, ale w praktyce jest słabe elektrycznie i nie daje porządnej ochrony mechanicznej. W nowoczesnych instalacjach lepiej sprawdza się puszka z odpowiednio dobranymi złączkami sprężynowymi albo dźwigniowymi. Właśnie tam najłatwiej zachować porządek, właściwy docisk i miejsce na każdy przewód.
Jeśli rozgałęzienie ma znaleźć się w wilgotnym miejscu, wybieram obudowę o odpowiednim stopniu ochrony, a nie zwykłą, przypadkową puszkę. Przy łazience, garażu, tarasie czy ogrodzie ten detal robi dużą różnicę. Nie chodzi tylko o wodę, ale też o kondensację i zabrudzenia, które z czasem osłabiają połączenie.
W praktyce największą zaletą puszki jest to, że połączenie nie znika bez śladu. Mogę je później skontrolować, poprawić albo rozbudować bez łamania ściany. To właśnie dlatego ten sposób jest dla mnie punktem wyjścia, a nie „opcją dla ostrożnych”.
Jakie złączki i przewody mają sens w praktyce
Dobór złączki nie jest kosmetyką. Od niego zależy, czy połączenie będzie trwałe, czy przewód da się poprawnie zamknąć w puszce i czy nie pojawi się problem z przewodem jednodrutowym, linką albo zbyt dużym przekrojem. W takich pracach często korzystam z dwóch rodzin złączek: dźwigniowych i wciskanych.
| Rozwiązanie | Do czego je wybieram | Mocne strony | Ograniczenia |
|---|---|---|---|
| Złączka dźwigniowa 221 | Mieszane przewody, mało miejsca, modernizacje | Obsługuje przewody od 0,2 do 4 mm², nadaje się do drutu, linki i przewodów giętkich | Wymaga dobrania liczby torów i sensownego miejsca w puszce |
| Złączka wciskana 2273 | Typowe obwody oświetleniowe na przewodzie jednodrutowym | Jest bardzo kompaktowa i szybka w montażu | To rozwiązanie dla przewodów jednodrutowych do 2,5 mm² |
| Listwa zaciskowa | Gdy jest więcej miejsca i potrzebuję prostego serwisu | Łatwo kontrolować połączenia, bywa tania i czytelna | W ciasnych puszkach szybko robi się niewygodna |
| Splitter DC do LED 12/24 V | Taśmy i oprawy niskonapięciowe | Gotowy, prosty i wygodny | Nie wolno stosować go po stronie 230 V |
Warto pamiętać o liczbach, bo one dobrze porządkują temat. WAGO podaje dla serii 221 zakres od 0,2 do 4 mm², a dla serii 2273 przewody jednodrutowe do 2,5 mm². To praktyczny filtr: jeśli mam do czynienia z typowym przewodem instalacyjnym w ścianie, 2273 często wystarcza; jeśli przewody są różne albo pracuję w modernizacji, biorę 221.
Na jednym punkcie nie oszczędzam też na liczbie torów. Gdy rozgałęzienie ma zasilić dwa odgałęzienia, każdy przewód powinien mieć własne miejsce w złączce albo własną sekcję. To drobiazg, ale właśnie on najczęściej odróżnia uporządkowaną instalację od prowizorki.
Dobór złączki to jednak dopiero połowa decyzji. Równie ważne jest to, co dokładnie chcesz zasilić, bo przy lampach, gniazdach i LED-ach obowiązują trochę inne reguły.
W instalacji oświetlenia liczy się nie tylko połączenie, ale też obciążenie
Przy rozgałęzieniu trzeba patrzeć nie tylko na samą mechanikę połączenia, ale także na sumę odbiorników. Jeśli z jednego kabla zasilam dwie lampy LED, zwykle nie ma problemu, bo pobór mocy jest niewielki. Jeśli jednak do jednego punktu podpinam dwa mocniejsze odbiorniki, sprawa robi się zupełnie inna.
Dwie lampy z jednego punktu
To najczęstszy scenariusz i jeden z prostszych. Dwa niewielkie źródła światła, kilka watów każde, zwykle nie obciążają obwodu w sposób odczuwalny. Tu najważniejsze jest poprawne rozdzielenie L, N i PE oraz schludne zamknięcie połączenia w puszce. Jeśli oprawy mają metalową obudowę, przewód ochronny traktuję jako obowiązkowy, nie opcjonalny.
Taśma LED 12 lub 24 V
W układach niskonapięciowych rozgałęzienie bywa prostsze, ale nie wolno zapominać o spadkach napięcia. Krótkie odgałęzienie zazwyczaj nie robi różnicy, lecz przy dłuższych odcinkach potrafi obniżyć jasność albo zmienić kolor świecenia. Dlatego przy taśmach LED patrzę nie tylko na sam splitter, ale też na moc zasilacza i długość przewodów po stronie wyjściowej.
W inteligentnych instalacjach domowych ten temat pojawia się często przy sterownikach i przekaźnikach schowanych w puszce. Tam nie improwizuję: patrzę na instrukcję modułu, jego maksymalne obciążenie i sposób podłączenia wyjść. Sam fakt, że urządzenie jest „smart”, nie zwalnia z liczenia prądu.
Przeczytaj również: Jaki kolor ma uziemienie? PE, N, L - Poradnik elektryka
Gniazda i mocniejsze odbiorniki
Tu jestem znacznie bardziej zachowawczy. Jeżeli rozgałęzienie ma zasilać gniazdo albo odbiornik o większej mocy, najpierw sprawdzam zabezpieczenie obwodu i przekrój przewodu. Na typowym zabezpieczeniu 16 A teoretyczne maksimum to około 3680 W, ale w praktyce nie traktuję tego jako zaproszenia do pełnego obciążania linii. Zawsze zostawiam zapas.
Jeżeli suma mocy dwóch urządzeń zaczyna zbliżać się do górnej granicy obwodu, rozgałęzienie nie jest rozwiązaniem problemu. Wtedy lepiej poprowadzić osobny obwód albo przebudować instalację. To szczególnie ważne przy grzejnikach, urządzeniach kuchennych i sprzętach pracujących długo bez przerwy.
Im większe obciążenie, tym bardziej opłaca się myśleć o całym obwodzie, a nie tylko o jednym miejscu połączenia. I właśnie tutaj najłatwiej popełnić błędy, które później kosztują więcej niż sam montaż.
Najczęstsze błędy, które psują taki podział
- Rozcinanie przewodu i zostawianie połączenia bez puszki lub obudowy.
- Mieszanie przewodu jednodrutowego z linką w złączce, która nie jest do tego przeznaczona.
- Pomijanie żyły ochronnej PE, bo „lampka i tak działa”.
- Upychanie zbyt wielu przewodów do za małej puszki, przez co połączenie się napina.
- Łączenie obwodów o różnym napięciu albo różnych zabezpieczeniach w jednym improwizowanym punkcie.
- Stosowanie rozdzielaczy przeznaczonych wyłącznie do LED 12/24 V po stronie 230 V.
- Brak sprawdzenia napięcia po montażu i zakładanie, że „skoro świeci, to jest dobrze”.
W praktyce największym błędem nie jest nawet zła złączka, tylko brak miejsca i brak porządku. Jeśli przewody muszą się wyginać pod napięciem mechanicznym albo po zamknięciu puszki wszystko jest dociśnięte na siłę, to sygnał, że projekt trzeba poprawić. Dobre połączenie nie powinno walczyć z obudową.
Drugi klasyk to mylenie wygody z bezpieczeństwem. To, że rozgałęzienie da się zrobić szybko, nie znaczy jeszcze, że można je zostawić bez weryfikacji. W instalacji elektrycznej „działa” i „jest poprawnie wykonane” to nie to samo.
Co sprawdzam przed zamknięciem puszki
- Czy zasilanie jest odłączone i brak napięcia został potwierdzony miernikiem.
- Czy każda żyła siedzi w złączce zgodnie z jej przeznaczeniem.
- Czy przewód ochronny PE ma ciągłość tam, gdzie jest potrzebny.
- Czy suma obciążeń obu gałęzi mieści się w możliwościach obwodu.
- Czy puszka zamyka się bez ścisku i bez naciągania przewodów.
- Czy w miejscu wilgotnym zastosowano osprzęt o odpowiedniej odporności.
Jeśli po tym sprawdzeniu wszystko nadal wygląda naturalnie i przewody układają się swobodnie, rozgałęzienie jest zwykle wykonane dobrze. W prostych układach LED 12/24 V czasem wystarcza gotowy splitter, ale w instalacji stałej 230 V ja konsekwentnie wybieram puszkę i złączki dobrane do typu przewodu. To mniej efektowne niż prowizorka, ale zdecydowanie bardziej sensowne.
Gdy mam choć cień wątpliwości co do przekroju, obciążenia albo stanu istniejącej instalacji, zatrzymuję się i wzywam elektryka. To nadal najrozsądniejszy ruch przy pracy z 230 V, bo koszt jednej poprawki jest zwykle dużo niższy niż skutki zwarcia, przegrzania albo błędnie rozdzielonego obwodu.
