W zasilaniu trójfazowym najwięcej problemów robi nie samo napięcie, tylko pomyłka w kolorach przewodów, kolejności faz albo w rozróżnieniu N, PE i PEN. Poniżej rozkładam temat na praktyczne części: które barwy odpowiadają którym żyłom, jak czytać schemat urządzenia, kiedy kolor przestaje być wiarygodny i jak uniknąć błędów, które kończą się awarią albo niebezpieczną sytuacją. To jest dokładnie ten rodzaj wiedzy, który przydaje się przy gnieździe siłowym, płycie indukcyjnej, silniku i każdej naprawie w rozdzielnicy.
Najważniejsze kolory i zasady, które trzeba znać przed podłączeniem

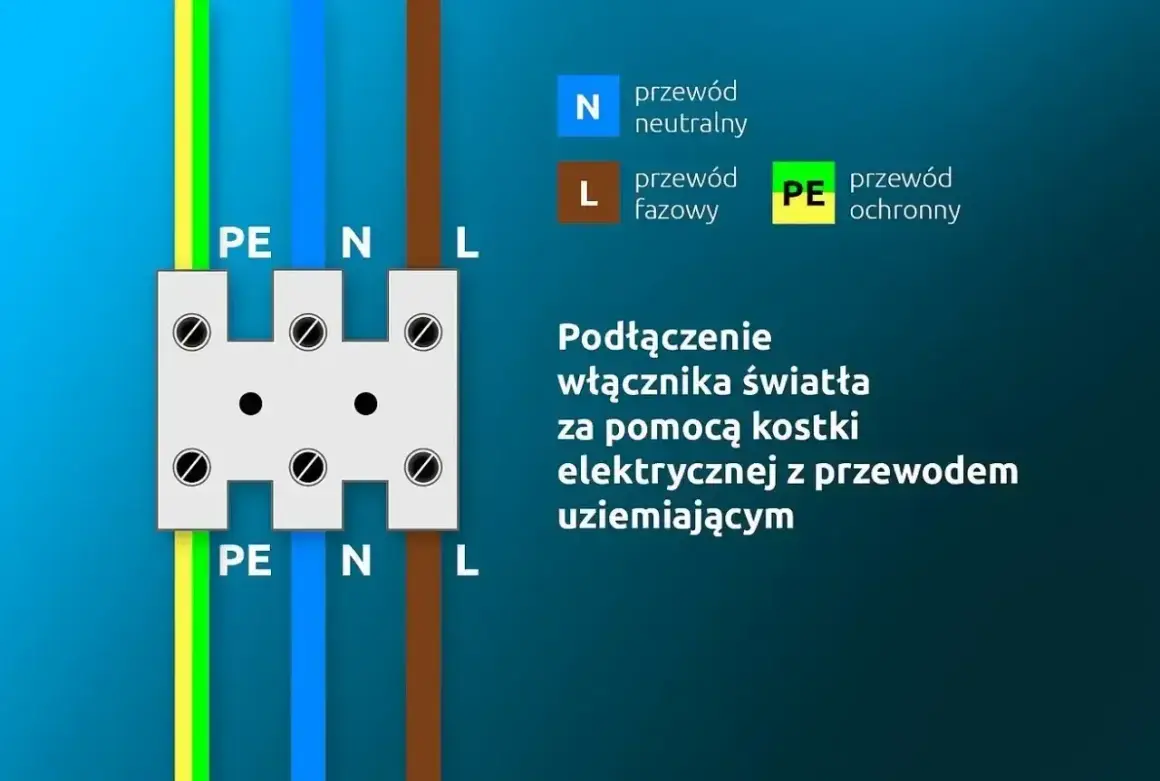

- W nowej instalacji trójfazowej trzy fazy to zwykle brązowy, czarny i szary.
- Niebieski oznacza przewód neutralny N, a żółto-zielony przewód ochronny PE.
- Nie każde urządzenie 400 V potrzebuje przewodu N. Wiele odbiorników pracuje tylko na 3L + PE.
- Kolor pomaga, ale nie zastępuje schematu urządzenia ani pomiaru.
- W starszych instalacjach barwy potrafią być mylące, więc bez sprawdzenia nie warto zgadywać.
Jak czytam kolory w zasilaniu trójfazowym
Jeśli mam przed sobą nową instalację, zaczynam od prostego porządku: L1, L2, L3, N i PE. W typowym układzie trójfazowym między fazami mam 400 V, a między fazą i przewodem neutralnym 230 V. To właśnie dlatego kolory nie są dekoracją, tylko praktycznym skrótem, który ma szybko pokazać funkcję żyły.
| Kolor żyły | Oznaczenie | Rola w instalacji | Co sprawdzam w praktyce |
|---|---|---|---|
| Brązowy | L1 | Pierwsza faza | Czy zgadza się z opisem zacisku i schematem odbiornika |
| Czarny | L2 | Druga faza | Czy nie został pomylony z neutralnym albo przewodem sterującym |
| Szary | L3 | Trzecia faza | Czy fazy są ułożone konsekwentnie w całym obwodzie |
| Niebieski | N | Przewód neutralny | Czy odbiornik rzeczywiście wymaga N, a nie tylko faz i PE |
| Żółto-zielony | PE | Przewód ochronny | Czy jest ciągły i pewnie podłączony do zacisku ochronnego |
W praktyce ważna jest też jedna rzecz, o której początkujący często zapominają: kolor opisuje żyłę, ale nie rozwiązuje wszystkiego. Nawet jeśli brązowy zwykle oznacza L1, a niebieski N, i tak patrzę na oznaczenia w rozdzielnicy oraz na listwę zaciskową urządzenia. To prowadzi prosto do najważniejszego pytania: kiedy odbiornik potrzebuje czterech, a kiedy pięciu żył.
Kiedy urządzenie potrzebuje 3L+N+PE, a kiedy tylko 3L+PE
Tu pojawia się najwięcej pomyłek. Nie każde urządzenie trójfazowe wymaga przewodu neutralnego. Silnik 400 V, prosta nagrzewnica czy część pomp często pracują na 3L + PE, bo zasilanie bierze z samych faz, a PE odpowiada wyłącznie za ochronę. Z kolei płyta indukcyjna, bardziej rozbudowany sterownik albo urządzenie z elektroniką potrafi wymagać układu 3L + N + PE.
| Typ odbiornika | Najczęstszy układ żył | Na co patrzę przed podłączeniem |
|---|---|---|
| Silnik, pompa, wentylator | 3L + PE | Kierunek obrotów, tabliczka znamionowa, schemat zacisków |
| Płyta grzewcza lub indukcyjna | 3L + N + PE lub wariant 2L + N + PE | Mostki na listwie i instrukcja producenta |
| Gniazdo siłowe CEE 5P | 3L + N + PE | Oznaczenia styków i zgodność z przewodem zasilającym |
| Urządzenie starszego typu | Zależnie od projektu | Czy przewody nie były wcześniej przebudowane lub zamienione |
Ja zawsze sprawdzam, czy producent nie przewidział mostków na listwie zaciskowej. W wielu urządzeniach to właśnie one decydują, czy zasilasz sprzęt jedną, dwiema czy trzema fazami. Jeśli mostki są ustawione źle, samo „dobranie kolorów” niczego nie naprawi. Z tego miejsca jest już tylko krok do kolejnej pułapki, czyli kolejności faz.
Dlaczego kolejność faz ma znaczenie przy silnikach i pompach
Przy odbiornikach rezystancyjnych kolejność faz zwykle nie robi większej różnicy, ale przy silnikach, pompach, sprężarkach i wentylatorach ma już bardzo konkretne znaczenie. Zamiana dwóch faz potrafi odwrócić kierunek obrotów. Dla pompy obiegowej albo wentylatora to może oznaczać po prostu złą pracę. Dla niektórych maszyn mechanicznych - realne ryzyko uszkodzenia.
Jeśli napęd kręci się w złą stronę, rozwiązanie jest proste: zamienia się dowolne dwie fazy. Tyle że tylko po odłączeniu zasilania i wtedy, gdy producent urządzenia dopuszcza taką korektę na zaciskach. W nowoczesnych napędach z falownikiem kierunek obrotów bywa ustawiany programowo, więc czasem nie trzeba ruszać przewodów wcale. Ja mimo to nie zgaduję - przy pierwszym uruchomieniu używam kontroli kolejności faz albo sprawdzam zachowanie napędu na krótko, zgodnie z dokumentacją.
To ważne także dlatego, że w praktyce ktoś może podłączyć wszystko „dobrze kolorystycznie”, a mimo to silnik ruszy odwrotnie. Sama barwa nie mówi bowiem nic o tym, czy fazy są ustawione w odpowiedniej kolejności. I właśnie dlatego stare instalacje wymagają jeszcze większej ostrożności.
Starsze instalacje i przewód PEN potrafią zmylić nawet po kolorach
W modernizacjach i naprawach nie ufam samemu wyglądowi przewodu. W starszych instalacjach spotyka się układ, w którym przewód PEN pełni jednocześnie funkcję ochronną i neutralną. To oznacza, że nie można go traktować jak zwykłego N ani jak zwykłego PE. Po rozdziale PEN na osobne PE i N trzeba pilnować, by nie mieszać ich dalej za miejscem rozdziału.
Jest jeszcze jedna zasada, której trzymam się bez wyjątku: żółto-zielonego nie używa się do fazy, a niebieski powinien oznaczać neutralny. W starych układach kolor mógł zostać nadany dawno temu, a późniejsze przeróbki mogły tylko pogorszyć czytelność. Dlatego przy remoncie nie patrzę wyłącznie na izolację. Sprawdzam opis w rozdzielnicy, wykonuję pomiar i porównuję wszystko ze schematem.
To samo dotyczy obwodów po przebudowie. Ktoś mógł wymienić fragment przewodu, dołożyć rozdzielnię albo zmienić układ gniazda. Efekt jest prosty: barwy bywają częściowo zgodne z normą, ale reszta instalacji już nie. I właśnie wtedy zaczynają się błędy, które z zewnątrz wyglądają niewinnie.
Najczęstsze błędy, które widzę przy podłączaniu siły
W praktyce powtarzają się te same potknięcia. Nie są spektakularne, ale to one najczęściej robią problem:
- Mylenie N z PE - instalacja może wyglądać „prawie dobrze”, ale ochrona przeciwporażeniowa przestaje działać tak, jak powinna.
- Użycie żółto-zielonego jako przewodu roboczego - tego nie traktuję jako drobnego błędu, tylko jako poważne naruszenie zasad.
- Założenie, że niebieski zawsze jest neutralny - w starej instalacji to założenie bywa fałszywe, więc trzeba je potwierdzić pomiarem.
- Brak tulejek na przewodach linkowych - luźne druciki w zacisku zwiększają ryzyko grzania i słabego styku.
- Pominięcie testu kierunku obrotów - szczególnie przy silnikach i pompach to proszenie się o kłopot.
- Uznanie, że kolor wystarczy - kolor jest wskazówką, a nie dowodem.
Ja najwięcej czasu tracę nie na samą czynność podłączenia, tylko na poprawianie pośpiechu: źle dobranych mostków, niedokręconych zacisków albo pomyłek przy przepięciu przewodów w rozdzielnicy. To właśnie dlatego przed załączeniem zasilania robię jeszcze jedną, końcową kontrolę.
Co sprawdzam przed pierwszym załączeniem
Przed podaniem napięcia przechodzę przez prostą listę. Nie jest efektowna, ale w praktyce oszczędza najwięcej czasu:
- zgodność schematu urządzenia z realnym układem zacisków,
- zgodność kolorów przewodów z ich rolą w instalacji,
- ciągłość i poprawne podłączenie przewodu ochronnego PE,
- obecność przewodu neutralnego tylko wtedy, gdy urządzenie go wymaga,
- kolejność faz, jeśli podłączam silnik, pompę albo wentylator,
- dokręcenie zacisków i brak uszkodzeń izolacji przy wprowadzeniu kabla,
- czy zabezpieczenie nadprądowe i przekrój przewodu są ze sobą zgodne.
Jeżeli choć jeden punkt budzi wątpliwość, nie opieram się na samym kolorze. W podłączeniu trójfazowym liczą się dokumentacja, pomiar i konsekwencja w oznaczeniach, a dopiero potem szybkie włączenie zasilania. To najprostszy sposób, żeby uniknąć błędu, którego naprawa zwykle kosztuje więcej niż chwila dodatkowej kontroli.
