Wyłącznik schodowy 4 punkty to w praktyce układ, który pozwala sterować jednym źródłem światła z czterech miejsc, najczęściej na schodach, w długim korytarzu albo w przejściu między kondygnacjami. Poniżej rozkładam to na prosty schemat: co jest potrzebne, jak działa instalacja, ile to zwykle kosztuje i kiedy lepiej wybrać inne rozwiązanie. Z mojego doświadczenia największy problem nie leży w samych łącznikach, tylko w planie przewodów, dlatego od tego właśnie zaczynam.
Najważniejsze fakty o czterech punktach sterowania światłem
- Układ na cztery miejsca sterowania nie jest jednym specjalnym osprzętem, tylko zestawem łączników schodowych i krzyżowych.
- W typowym wariancie potrzebujesz dwóch łączników schodowych i dwóch krzyżowych.
- Kluczowe są przewody korespondencyjne, głębokość puszek i poprawny schemat połączeń.
- Przy gotowej instalacji montaż bywa prosty, ale przy starym okablowaniu szybko rosną koszty i zakres prac.
- Jeśli nie chcesz kuć ścian, sensowną alternatywą bywa przekaźnik bistabilny albo smart sterowanie.
Co naprawdę oznacza układ na cztery punkty
W instalacjach oświetleniowych poprawniej mówi się o układzie schodowo-krzyżowym, a nie o jednym „czteropunktowym” wyłączniku. To ważne rozróżnienie, bo wielu inwestorów szuka jednego elementu, który załatwi sprawę, a w praktyce chodzi o zestaw kilku łączników pracujących razem.

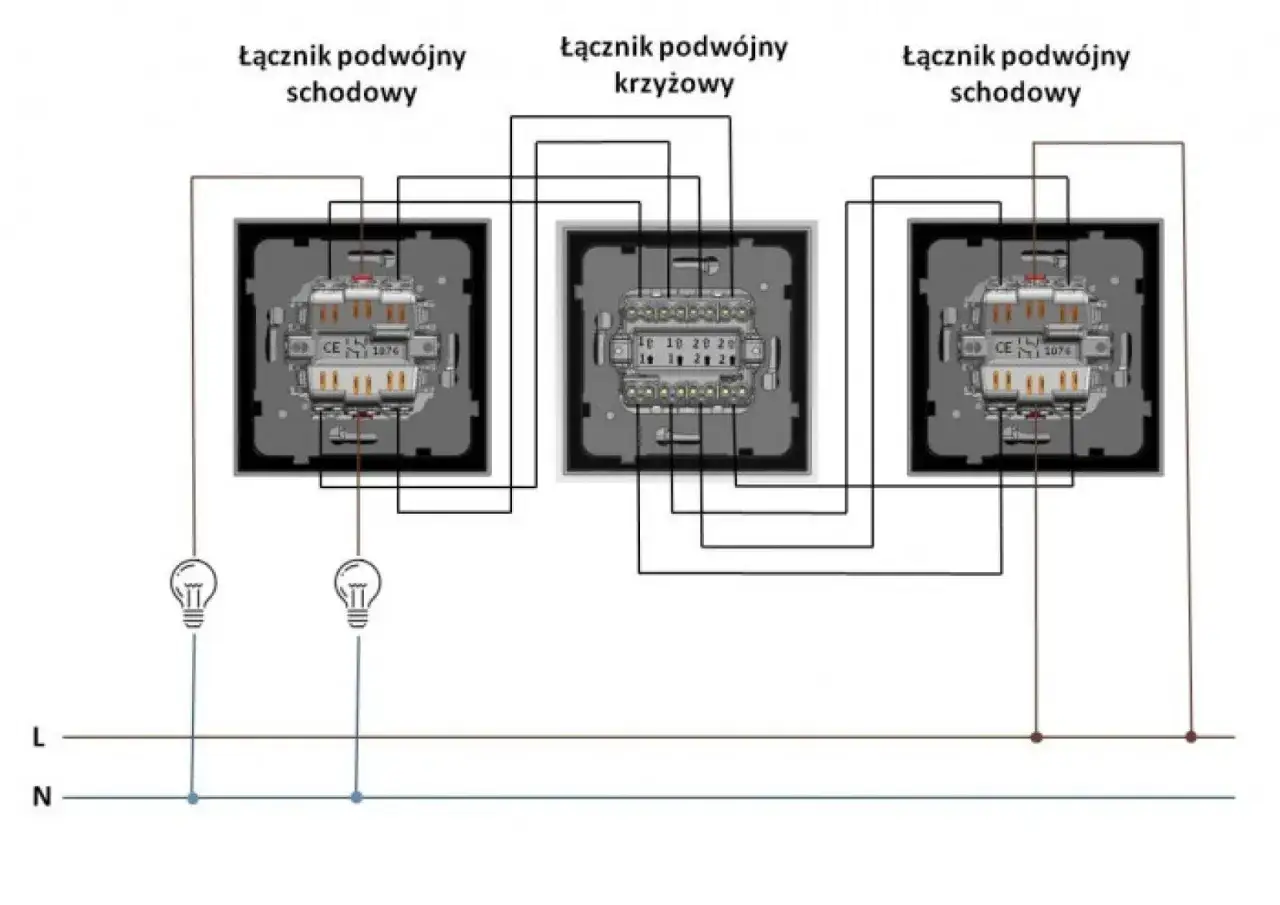

Najprostszy układ pozwala włączać i wyłączać światło z dwóch miejsc. Gdy potrzebujesz trzeciego albo czwartego punktu, w środek instalacji wchodzi łącznik krzyżowy. Przy czterech miejscach sterowania schemat wygląda najczęściej tak: łącznik schodowy na początku, dwa łączniki krzyżowe pośrodku i łącznik schodowy na końcu.
Taki układ ma sens tam, gdzie ruch odbywa się ciągiem: schody, korytarz, przejście do garażu, długi hol. Gdy to uporządkujemy, łatwiej zrozumieć sam mechanizm działania i uniknąć zakupu osprzętu „na oko”.
Jak działa sterowanie światłem z czterech miejsc

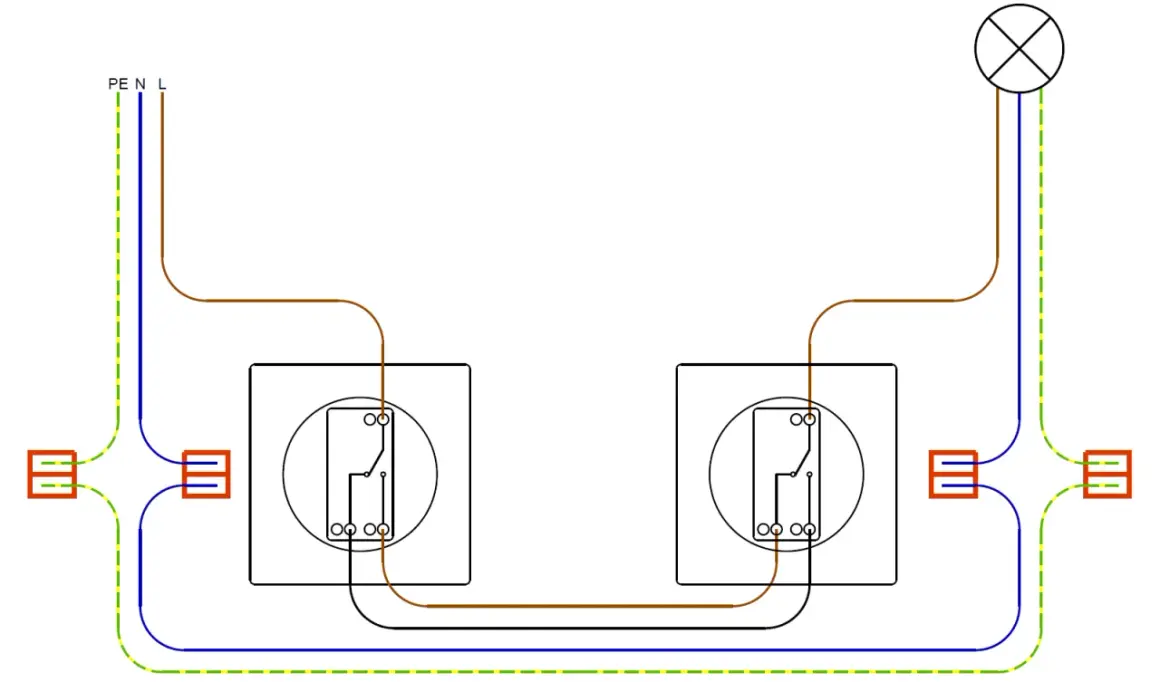

Idea jest prosta: dwa łączniki schodowe zamykają układ na końcach, a łączniki krzyżowe przełączają przewody korespondencyjne między nimi. Nie sterujesz więc samą lampą bezpośrednio z każdego miejsca, tylko zmieniasz tor przepływu sygnału w obwodzie.| Element | Rola w układzie | Co warto zapamiętać |
|---|---|---|
| Łącznik schodowy | Zamyka układ na jego końcu | Ma dwa położenia i pracuje z parą przewodów korespondencyjnych |
| Łącznik krzyżowy | Przełącza tor między dwoma schodowymi | Nie działa samodzielnie, zawsze jest elementem środka układu |
| Lampa | Reaguje na zmianę ciągłości obwodu | Jedno światło można obsługiwać z kilku miejsc bez dodatkowych przekaźników |
Najczęstsze nieporozumienie jest takie, że cztery punkty sterowania oznaczają cztery identyczne łączniki. To błąd. W klasycznym rozwiązaniu każdy dodatkowy punkt pomiędzy dwoma schodowymi wymaga łącznika krzyżowego. Dlatego przy czterech miejscach potrzebujesz dwóch takich elementów, a nie jednego.
Jeśli układ ma działać poprawnie, każdy łącznik musi być dobrany do tego samego systemu osprzętu i odpowiedniego obciążenia. W opisach produktów często widzisz oznaczenie 10 AX / 250 V - to typowa klasa osprzętu oświetleniowego, czyli parametry dobrane do pracy z obwodami lamp.
Jak zaplanować przewody i puszki, żeby montaż nie utknął
Ja przy takich instalacjach zawsze zaczynam nie od osprzętu, tylko od kabli. Jeśli przewody są już położone, nagle okazuje się, że sam wybór łączników nie rozwiązuje problemu. Do układu schodowo-krzyżowego potrzebujesz odpowiedniej liczby żył między puszkami, a to w starszych mieszkaniach bywa największym ograniczeniem.
W praktyce warto przewidzieć:
- odpowiednią liczbę żył między punktami sterowania,
- głębokie puszki, jeśli osprzęt ma więcej zacisków albo planujesz moduł smart,
- czy instalacja ma być klasyczna, czy przygotowana pod przyszłą automatykę,
- miejsce na połączenia przewodów bez ścisku, bo ciasna puszka później utrudnia serwis.
W nowym remoncie rozsądnie jest od razu przewidzieć zapas możliwości. Czasem wystarczy dziś układ mechaniczny, ale za rok pojawia się potrzeba sterowania z aplikacji albo dołożenia kolejnego punktu. Wtedy przewody położone „na styk” zamieniają prostą modernizację w kosztowną przeróbkę.
Warto też rozróżnić osprzęt schodowy od krzyżowego już na etapie zakupów. Łącznik schodowy ma inną logikę zacisków niż krzyżowy, a pomylenie ich na etapie montażu kończy się dokładnie tym, czego nikt nie chce: światłem, które działa tylko w części pozycji albo wcale.
Ile kosztuje taki obwód i kiedy ma sens
To jedno z tych rozwiązań, które na papierze wyglądają tanio, ale całość zależy od tego, czy budujesz nowy obwód, czy tylko wymieniasz osprzęt. Sam mechaniczny łącznik nie jest drogi, natomiast koszt rośnie wraz z liczbą punktów, jakością osprzętu i zakresem prac elektrycznych.
| Element | Orientacyjny koszt | Uwagi praktyczne |
|---|---|---|
| Łącznik schodowy | 20-60 zł | Prosty osprzęt mechaniczny, bez dodatków |
| Łącznik krzyżowy | 35-70 zł | Zwykle droższy od schodowego, bo ma bardziej rozbudowany układ zacisków |
| Wersje podświetlane lub premium | 60-120 zł | Lepsze wykończenie, podświetlenie, czasem wygodniejsze zaciski |
| Przekaźnik bistabilny lub moduł smart | 120-400+ zł | Drożej na start, ale elastyczniej przy rozbudowie instalacji |
| Robocizna | od kilkuset złotych do kilkuset więcej | Najbardziej rośnie, gdy trzeba kuć ściany i prowadzić nowe przewody |
Klasyczny układ schodowo-krzyżowy ma sens, jeśli instalacja jest nowa lub przynajmniej dobrze przygotowana pod taki schemat. Wtedy dostajesz rozwiązanie proste, odporne na awarie i niezależne od aplikacji, Wi-Fi czy dodatkowych modułów. To nadal jedna z najbardziej rozsądnych opcji w domach jednorodzinnych i na klatkach schodowych.
Jeśli jednak trzeba kuć ściany, poprawiać trasy kabli i wymieniać puszki, rachunek szybko robi się mniej oczywisty. Wtedy lepiej od razu porównać ten wariant z automatyką, zamiast bronić klasyki za wszelką cenę.
Najczęstsze błędy przy montażu, które potem widać od razu
- Mylenie łącznika schodowego z krzyżowym, choć mają inną rolę i inną liczbę zacisków.
- Zakładanie, że cztery punkty oznaczają cztery takie same łączniki.
- Brak planu przewodów korespondencyjnych przed remontem.
- Zbyt płytkie puszki, w których osprzęt i przewody są ściśnięte.
- Pozostawienie zbyt małego zapasu żyły, przez co późniejszy serwis jest uciążliwy.
- Dobieranie osprzętu bez sprawdzenia schematu producenta na obudowie lub w instrukcji.
Kiedy lepiej postawić na przekaźnik bistabilny albo smart sterowanie
Klasyczne łączniki mechaniczne są świetne tam, gdzie liczy się prostota. Nie zawsze jednak są najlepszym wyborem. Jeżeli nie masz miejsca na dodatkowe przewody, chcesz dołożyć sterowanie z aplikacji albo planujesz integrację z inteligentnym domem, rozsądniej wypadają inne rozwiązania.
| Rozwiązanie | Zalety | Ograniczenia |
|---|---|---|
| Układ schodowo-krzyżowy | Prosty, mechaniczny, niezależny od elektroniki | Wymaga dobrego okablowania i miejsca na osprzęt |
| Przekaźnik bistabilny z przyciskami | Łatwiej rozbudować, mniej zależności w samych łącznikach | Dochodzi moduł sterujący i inne zasady montażu |
| Smart sterowanie | Sceny, aplikacja, automatyzacja, integracja z domem | Większa złożoność, wyższa cena, czasem potrzeba przewodu neutralnego w puszce |
W nowych systemach inteligentnych często dochodzi jeszcze jeden praktyczny detal: część łączników wymaga pełnego zasilania, czyli fazy i przewodu neutralnego. To drobiazg, o którym łatwo zapomnieć na etapie remontu, a potem okazuje się, że wybrany model nie pasuje do istniejącej instalacji. Dlatego przed zakupem zawsze sprawdzam nie tylko wygląd osprzętu, ale też wymagania zasilania i miejsce montażu modułów.
Jeśli instalacja ma być przyszłościowa, a nie tylko „na teraz”, smart albo bistabilny układ bywa bardziej elastyczny. Jeśli jednak chcesz rozwiązania bez kombinowania i bez zależności od elektroniki, klasyczny układ schodowo-krzyżowy nadal broni się bardzo dobrze.
Zanim zamówisz osprzęt do czterech punktów sterowania
Przed zakupem sprawdzam zawsze cztery rzeczy: ile jest punktów sterowania, jakie przewody już leżą w ścianach, jak głębokie są puszki i czy osprzęt pasuje do reszty serii w domu. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się kosztowne pomyłki.
- Policz punkty sterowania i ustal, czy naprawdę potrzebujesz czterech, czy wystarczą trzy.
- Sprawdź, czy masz dość żył między puszkami, zanim kupisz osprzęt.
- Wybieraj łączniki schodowe i krzyżowe z tej samej serii, żeby uniknąć problemów montażowych i estetycznych.
- Jeśli planujesz rozbudowę, zostaw zapas miejsca i przewodów, bo później to oszczędza najwięcej czasu.
- Przy pracach na 230 V nie zakładaj, że „jakoś się uda” - błędna korespondencja albo źle dobrany osprzęt potrafią unieruchomić cały obwód.
Jeżeli mam wskazać jedną rzecz, którą warto zrobić od razu, to jest nią zaplanowanie instalacji pod przyszłe potrzeby. Wtedy czteropunktowe sterowanie działa po prostu dobrze, a nie tylko „na papierze”, i nie wymaga poprawek przy kolejnym remoncie.
