W schematach elektrycznych symbol diody mówi więcej, niż wygląda na pierwszy rzut oka. Z jednego znaku można odczytać kierunek przewodzenia, biegunowość i to, czy element świeci, czy tylko blokuje przepływ prądu. W przypadku LED-ów i taśm LED ta wiedza przekłada się na poprawne podłączenie, dobór zasilania i uniknięcie kosztownych pomyłek.
Najważniejsze rzeczy, które warto zapamiętać o oznaczeniu LED
- Kreska przy znaku wskazuje katodę, a strzałki skierowane na zewnątrz odróżniają LED od zwykłej diody.
- Na schemacie najważniejsza jest polaryzacja, bo to ona decyduje o poprawnym działaniu elementu.
- W taśmach LED trzeba czytać razem oznaczenie, napięcie 12 V lub 24 V oraz opisy + i -.
- Przy RGB, RGBW i taśmach adresowalnych dochodzą jeszcze kanały i linie sterujące.
- Najczęstszy błąd to podłączenie na czuja zamiast sprawdzenia schematu i nadruku na taśmie.

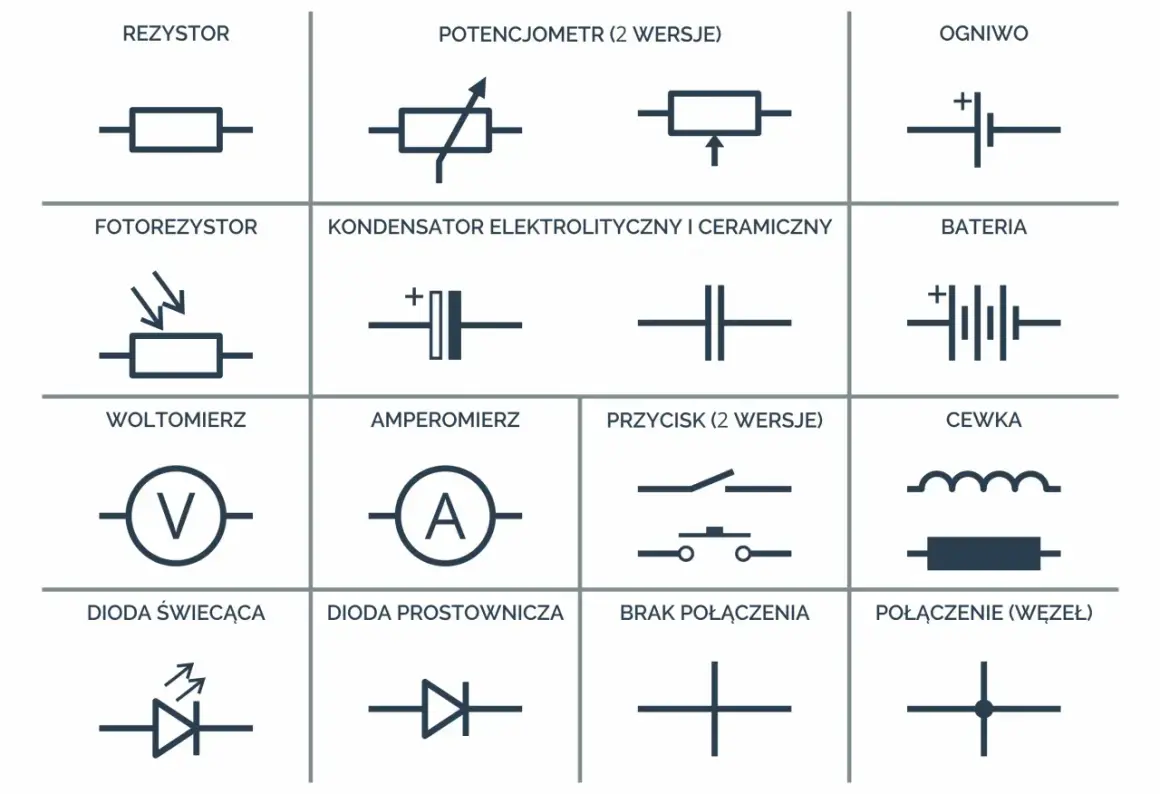

Jak wygląda znak LED na schemacie

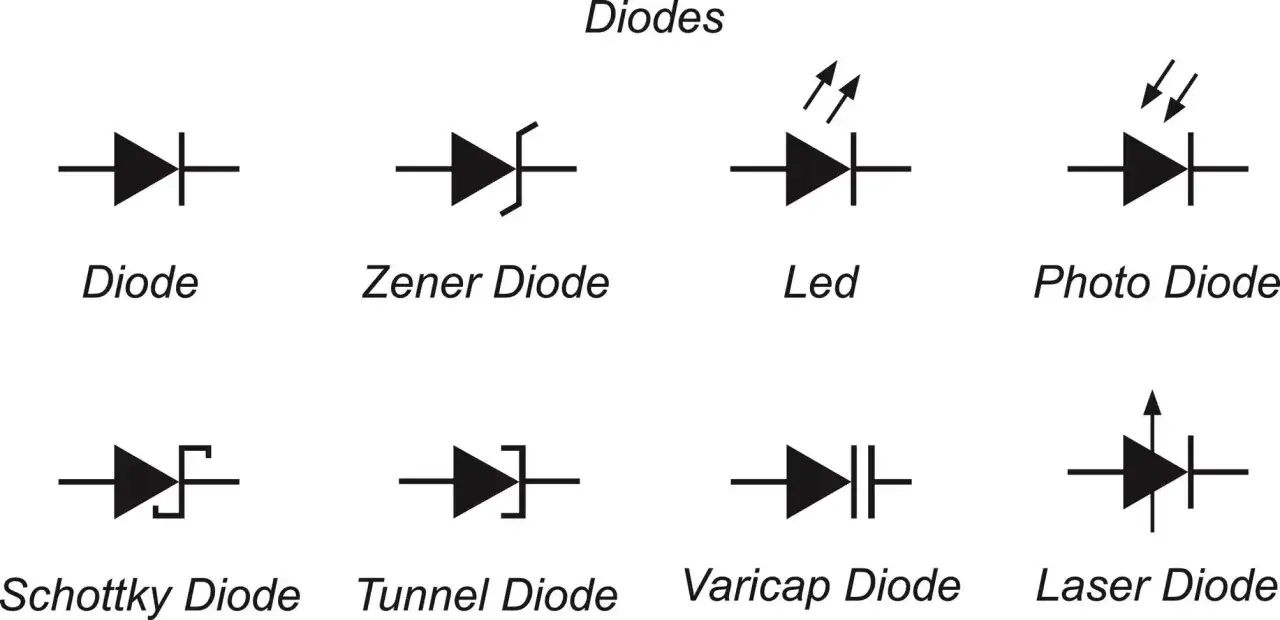

W klasycznym zapisie dioda półprzewodnikowa ma prosty i czytelny znak: część przewodzącą oraz kreskę, która wyznacza katodę. W przypadku LED do tego podstawowego rysunku dochodzą dwie strzałki skierowane na zewnątrz, które oznaczają emisję światła. To właśnie ten detal od razu odróżnia diodę świecącą od zwykłej diody prostowniczej.
W praktyce spotkasz niewielkie różnice między rysunkami stosowanymi w dokumentacjach, katalogach i schematach instalacyjnych. Ja patrzę przede wszystkim na sens oznaczenia, a nie na milimetrową zgodność kreski z kreską: najważniejsze jest to, gdzie jest katoda i czy symbol pokazuje element świecący. Jeśli strzałki są skierowane do środka, zwykle nie chodzi o LED, tylko o element światłoczuły, na przykład fotodiodę.
| Element znaku | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Kreska przy symbolu | Katoda | To punkt odniesienia dla polaryzacji i poprawnego podłączenia. |
| Strzałki na zewnątrz | Emisja światła | Od razu wiesz, że chodzi o LED, a nie zwykłą diodę. |
| Strzałki do środka | Reakcja na światło | To sygnał, że symbol dotyczy elementu odbierającego światło. |
Gdy ten zapis jest już czytelny, warto przejść do anody, katody i polaryzacji, bo właśnie tam najczęściej pojawia się błąd w praktyce.
Jak odczytać anodę, katodę i polaryzację bez zgadywania
Na schemacie sprawa jest prosta, ale w realnym montażu zaczynają się schody. Sama kreska przy znaku mówi o katodzie, czyli stronie, którą trzeba traktować jako odniesienie dla biegunowości. W praktyce warto sprawdzać nie tylko rysunek, lecz także oznaczenia na obudowie diody albo na płytce taśmy.
| Gdzie szukać informacji | Co zwykle oznacza | Na co uważać |
|---|---|---|
| Schemat elektryczny | Kreska wskazuje katodę, a część przewodząca pokazuje kierunek pracy diody. | Nie zakładaj, że każdy rysunek będzie identyczny w każdym katalogu. |
| Dioda przewlekana | Dłuższa nóżka zazwyczaj oznacza anodę, a spłaszczony bok obudowy pomaga znaleźć katodę. | To dotyczy głównie klasycznych elementów, nie wszystkich nietypowych obudów. |
| Element SMD | Pomocne bywają kropka, nacięcie lub nadruk na obudowie. | Bez dokumentacji producenta łatwo pomylić orientację przy małych obudowach. |
| Taśma LED | Pole + i - albo opis wspólnego plusa i kanałów kolorów. | Na taśmie nie zgaduj po kolorze przewodu, tylko po nadruku i schemacie. |
Ja zawsze porównuję trzy rzeczy: schemat, nadruk na taśmie i opis zasilacza. Jeśli choć jedna z nich nie pasuje, nie podłączam niczego „na próbę”. To prowadzi prosto do taśm LED, gdzie oznaczenie trzeba czytać razem z napięciem i opisem pól lutowniczych.
Co oznaczenie mówi o taśmach LED
Taśma LED nie jest jedną długą diodą, tylko zbiorem małych segmentów z diodami, rezystorami i ścieżkami zasilania. Dlatego sam znak LED trzeba czytać razem z oznaczeniem napięcia: najczęściej spotykasz instalacje 12 V i 24 V, a przy dłuższych odcinkach 24 V zwykle łatwiej utrzymać równą jasność. To praktyczna różnica, nie detal z katalogu.
- W taśmie jednokolorowej najczęściej znajdziesz tylko bieguny + i -.
- W RGB pojawia się wspólny plus i osobne kanały R, G oraz B.
- W RGBW dochodzi osobny kanał bieli, który daje dokładniejszą regulację barwy.
- W taśmach adresowalnych dochodzi linia danych, więc sam znak LED nie wystarcza do oceny całego układu.
Na samym pasku często zobaczysz nie symboliczne rysunki, tylko skróty: +12V, +24V, R, G, B, W, GND, DIN albo DO. To właśnie one mówią, gdzie podać zasilanie, gdzie wyprowadzić kanał sterowania i w którą stronę płynie sygnał. Jeśli planujesz oświetlenie pod szafkami, w zabudowie meblowej albo w suficie podwieszanym, łatwo tu popełnić błąd: pomylić napięcie z rodzajem sterowania albo uznać, że każdy kontroler pasuje do każdej taśmy.
W praktyce odwrócenie polaryzacji w zwykłej taśmie 12 V lub 24 V najczęściej kończy się brakiem świecenia, ale w układzie ze sterownikiem nie warto zakładać, że to jedyny skutek. To właśnie dlatego przy taśmach LED symbol na schemacie trzeba traktować jak część większej układanki, a nie pojedynczy znak.
A skoro oznaczenia bywają czytelne, a instalacja i tak nie działa, dobrze wiedzieć, które pomyłki zdarzają się najczęściej.
Najczęstsze pomyłki przy czytaniu oznaczeń LED
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że LED „po prostu świeci”, a reszta oznaczeń to formalność. W oświetleniu to działa dokładnie odwrotnie: im prostsza instalacja, tym bardziej trzeba pilnować biegunowości, napięcia i zgodności sterowania.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Odwrócenie biegunów | Taśma lub dioda nie świeci, a w niektórych układach można uszkodzić sterownik. | Sprawdź + i - na schemacie, na taśmie i na zasilaczu przed podaniem napięcia. |
| Pomylenie 12 V z 24 V | Układ działa nieprawidłowo albo wcale, a jasność może być nierówna. | Zawsze dopasuj zasilacz dokładnie do napięcia taśmy. |
| Założenie, że RGB i RGBW mają ten sam sterownik | Kanały nie zgadzają się z wyjściami kontrolera. | Porównaj liczbę przewodów i opis kanałów przed zakupem lub montażem. |
| Cięcie w złym miejscu | Taśma przestaje działać, bo przecięto ścieżki zasilania lub punkty lutownicze. | Używaj wyłącznie oznaczonych punktów cięcia. |
| Ignorowanie dokumentacji producenta | Przy nietypowych taśmach łatwo pomylić opis kanałów i kolejność przewodów. | W razie wątpliwości wróć do instrukcji, zamiast zgadywać po wyglądzie. |
Żeby nie wracać do tych samych problemów, przed pierwszym uruchomieniem robię prosty, powtarzalny przegląd.
Mój krótki test przed włączeniem taśmy
W instalacjach LED najbardziej opłaca się nie ufność, tylko nawyk. Ja przed pierwszym włączeniem zawsze sprawdzam pięć rzeczy: zgodność napięcia, polaryzację, zgodność sterownika, punkty cięcia i opis kanałów. To zajmuje chwilę, a oszczędza wymianę taśmy, zasilacza albo kontrolera.
- Porównuję oznaczenie na schemacie z nadrukiem na taśmie.
- Sprawdzam, czy zasilacz ma dokładnie 12 V albo 24 V wymagane przez instalację.
- Upewniam się, że sterownik pasuje do typu taśmy: mono, RGB, RGBW albo adresowalnej.
- Kontroluję, czy punkty cięcia i pola lutownicze są użyte zgodnie z oznaczeniem.
- Jeśli system ma działać z automatyką domową, sprawdzam także zgodność z dimmerem, kontrolerem lub bramką smart home.
Dopiero po takim przeglądzie podaję napięcie. W praktyce to najprostszy sposób, żeby znak na schemacie przestał być abstrakcją, a stał się realną instrukcją montażu. To samo podejście działa zarówno przy pojedynczej diodzie sygnalizacyjnej, jak i przy bardziej rozbudowanej instalacji z taśmami LED oraz sterowaniem w domu.
