Prawidłowe podłączenie taśmy LED to nie tylko kwestia tego, czy światło się zapali. Od układu przewodów zależy równomierność świecenia, trwałość zasilacza i to, czy po kilku metrach nie pojawi się wyraźnie ciemniejszy fragment. Poniżej rozkładam na czynniki pierwsze schemat podłączenia taśmy led, pokazuję różnice między taśmą mono, RGB i adresowalną oraz podpowiadam, jak dobrać zasilanie bez zgadywania. To materiał dla osoby, która chce zrobić instalację raz, a dobrze, bez późniejszych poprawek.
Najkrótsza droga do poprawnego podłączenia taśmy LED
- Napięcie zasilacza musi być zgodne z napięciem taśmy: najczęściej 5 V, 12 V albo 24 V.
- Do mocy zasilacza warto dodać 20-30% zapasu, bo praca na styk zwykle kończy się grzaniem albo spadkiem jasności.
- Przy dłuższych odcinkach lepiej zasilać taśmę równolegle niż łączyć kilka rolek jedna za drugą.
- Taśma jednokolorowa wymaga tylko plusa i minusa, RGB potrzebuje kontrolera, a adresowalna dodatkowo linii danych.
- Jeżeli koniec odcinka świeci słabiej, prawie zawsze winny jest spadek napięcia albo zbyt cienki przewód zasilający.
Jak czytać oznaczenia na taśmie i zasilaczu
Na samej taśmie i na zasilaczu szukam prostych oznaczeń: plus, minus, kanały kolorów i wejście danych. W praktyce to one mówią, czy masz zwykłą taśmę dwużyłową, RGB ze wspólnym plusem, czy pasek adresowalny, którego nie uruchomisz samym zasilaczem. Jeśli te oznaczenia są dobrze odczytane, połowa pracy jest już zrobiona.
| Oznaczenie | Co oznacza | Gdzie najczęściej występuje |
|---|---|---|
| V+ / +12V / +24V | Plus zasilania | Taśmy mono, RGB, CCT |
| V- / - / GND | Minus lub masa | Taśmy, zasilacze, kontrolery |
| R, G, B, W | Kanały kolorów | RGB i RGBW |
| C+ / W+ | Wspólny plus dla ciepłej i chłodnej bieli | Tunable white, CCT |
| DIN / DO / IN | Wejście danych lub wyjście do kolejnego odcinka | Taśmy adresowalne |
Ja zawsze sprawdzam też strzałki na PCB i miejsca cięcia. Taśmę wolno ucinać tylko w wyznaczonych punktach, bo przesunięcie o kilka milimetrów potrafi przerwać obwód albo zniszczyć pad lutowniczy. W instalacjach RGB i RGBW zwracam uwagę na to, że zwykle występuje wspólny plus, a kontroler osobno steruje kanałami kolorów. To ważny szczegół, bo wiele pomyłek bierze się właśnie z odwrócenia logiki plusa i minusa.
Gdy oznaczenia są nieczytelne, nie zgaduję. Lepiej poświęcić minutę na sprawdzenie modelu taśmy niż później szukać zwarcia w zabudowanym suficie. Następny krok to dobór zasilania, bo bez niego nawet najlepiej odczytany schemat nie zadziała poprawnie.
Dlaczego dobór zasilacza robi największą różnicę
Ja zawsze zaczynam od napięcia, a dopiero potem liczę moc. Taśma 12 V musi dostać 12 V, 24 V musi dostać 24 V; mieszanie tych wartości kończy się słabym świeceniem albo uszkodzeniem osprzętu. W instalacjach domowych najczęściej pracuje się z zasilaniem stałonapięciowym, bo właśnie ono pasuje do typowych taśm LED.
| Cecha | 12 V | 24 V |
|---|---|---|
| Typowe zastosowanie | Krótsze odcinki, większa swoboda cięcia | Dłuższe odcinki, mniejszy spadek napięcia |
| Równomierność świecenia | Dobra na krótszych trasach | Zwykle lepsza przy dłuższych trasach |
| Spadek napięcia | Szybciej staje się zauważalny | Mniej dokuczliwy |
| Elastyczność montażu | Łatwiejsza przy krótkich odcinkach | Lepsza, gdy liczy się stabilność na długości |
Praktyczny rachunek jest prosty. Jeśli taśma ma 4,8 W/m i montujesz 5 metrów, dostajesz 24 W łącznego poboru. Przy 12 V to około 2 A. Zasilacz dobieram wtedy nie na styk, tylko z zapasem, najczęściej 20-30%, więc zamiast 24 W wybieram coś w okolicach 30-36 W. Taki margines zmniejsza ryzyko przegrzewania i pozwala zasilaczowi pracować spokojniej.
Ważna uwaga: jeśli trafisz na taśmę 230 V, nie traktuj jej jak zwykłej taśmy niskonapięciowej. To inna konstrukcja, inny osprzęt i inne zasady bezpieczeństwa. W domowych aranżacjach, zwłaszcza przy inteligentnym sterowaniu, najczęściej i tak wygrywają wersje 12 V i 24 V.
Skoro napięcie i moc są już jasne, można przejść do samego montażu. Tu zwykle wychodzą wszystkie drobne błędy, których nie widać na pierwszy rzut oka.
Jak podłączyć taśmę krok po kroku
W instalacji LED nie zaczynam od klejenia. Najpierw robię krótki test na stole, bo po przyklejeniu wszystko jest trudniejsze: dostęp do styków, poprawki, wymiana konektora i ewentualne lutowanie. To jedna z tych rzeczy, które oszczędzają najwięcej czasu.
- Sprawdzam napięcie taśmy i zgodność zasilacza.
- Wyznaczam miejsce cięcia tylko tam, gdzie producent zaznaczył nożyczki lub linie cięcia.
- Przygotowuję przewody: plus do plusa, minus do minusa, a przy RGB i adresowalnych także odpowiednie kanały lub linię danych.

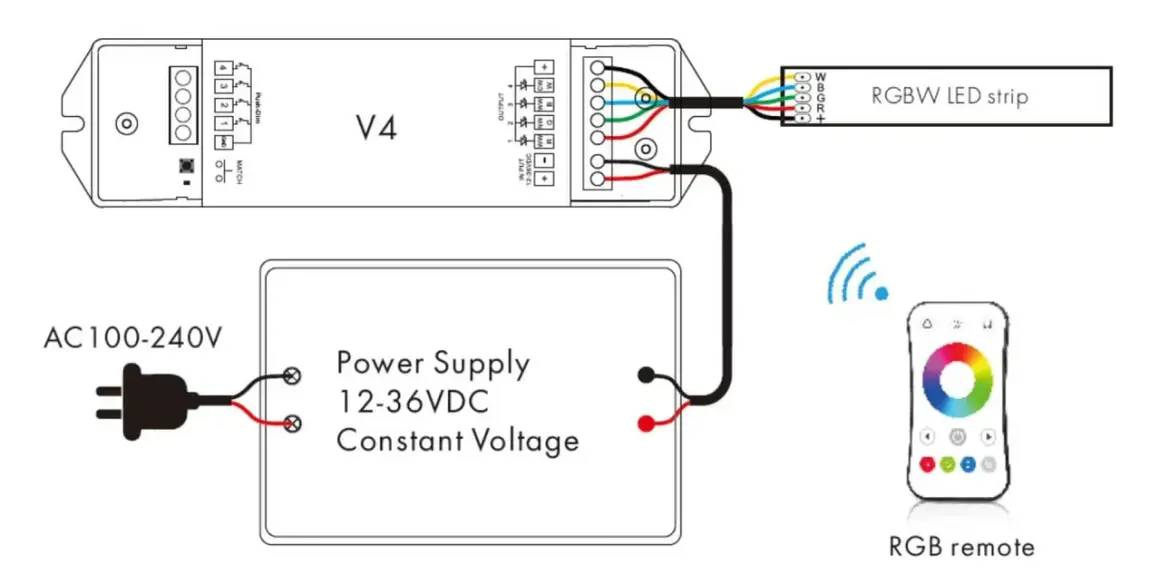

- Łączę zasilacz z kontrolerem, jeśli instalacja go wymaga, a dopiero potem wychodzę na taśmę.
- Testuję świecenie przed finalnym montażem i dopiero wtedy przyklejam pasek na stałe.
- Zabezpieczam połączenia termokurczem, złączką albo lutem, zależnie od tego, jak trwała ma być instalacja.
Jeśli używam złączek bez lutowania, wybieram model zgodny z szerokością PCB, na przykład 8 mm, 10 mm albo 12 mm. To brzmi banalnie, ale złączka „prawie pasująca” zwykle kończy się słabym kontaktem i migotaniem. Przy montażu na lata wolę lutowanie, bo daje lepszy styk i mniej niespodzianek po czasie. Złączki traktuję raczej jako wygodne rozwiązanie serwisowe albo szybki montaż próbny.
Warto też pamiętać o kolejności elementów. W prostym układzie mono będzie to zasilacz i taśma, ale przy ściemnianiu lub sterowaniu smart home dochodzi kontroler. On powinien pracować po stronie niskiego napięcia, nie po stronie 230 V, bo właśnie tam łatwiej zachować porządek i bezpieczeństwo całej instalacji.
Jak różnią się schematy dla mono, RGB i adresowalnych taśm
To jest moment, w którym wiele osób miesza ze sobą trzy różne światy. Taśma jednokolorowa, RGB i adresowalna wyglądają podobnie, ale ich podłączenie nie jest takie samo. Dla jasności rozdzielam je niżej, bo każda z tych wersji ma inny układ przewodów i inny sposób sterowania.| Rodzaj taśmy | Co podłączasz | Na co uważać |
|---|---|---|
| Mono | Plus i minus | Polaryzacja, moc zasilacza, spadek napięcia |
| RGB / RGBW | Wspólny plus, kanały kolorów i kontroler | Poprawne przypisanie kanałów oraz zgodność napięcia |
| CCT / tunable white | Wspólny plus i dwa kanały bieli | Oznaczenia C+ i W+ mogą być mylące, jeśli patrzy się tylko pobieżnie |
| Adresowalna | Zasilanie oraz sygnał danych | Bez wspólnej masy i wejścia danych taśma nie zadziała poprawnie |
W taśmach RGB i RGBW lubię pamiętać o jednej zasadzie: kontroler nie zasila cudownie całej długości bez ograniczeń, tylko steruje prądem na kanałach. Jeżeli instalacja jest dłuższa, czasem potrzebny jest wzmacniacz PWM albo dodatkowy punkt zasilania. To nie jest komplikacja dla samej komplikacji, tylko normalna odpowiedź na fizykę przewodów i obciążenia.
W taśmach adresowalnych dochodzi jeszcze linia danych, dlatego nie wystarczy samo podanie napięcia. Tu liczy się także poprawny kierunek sygnału, zwykle zaznaczony strzałkami lub opisami DIN i DOUT. Jeśli odwrócisz kierunek, efektem nie będzie „słabsze świecenie”, tylko po prostu brak działania albo chaotyczna praca pikseli.
Gdy rodzaj taśmy jest już wybrany, zostaje najczęstszy problem z praktyki: długi odcinek, który na początku świeci dobrze, a pod koniec wyraźnie słabnie. I tu właśnie wchodzi spadek napięcia.
Kiedy trzeba zasilić taśmę z kilku stron
Spadek napięcia to jeden z tych problemów, które widać od razu, ale rozumie się je dopiero po chwili. Na początku taśma świeci mocno, a im dalej od zasilania, tym słabiej. W RGB dodatkowo mogą pojawić się przekłamania barwy. Jeśli taki objaw występuje, nie szukam winy w samej taśmie jako pierwszej, tylko w rozprowadzeniu zasilania.
| Objaw | Najczęściej pomaga |
|---|---|
| Koniec odcinka świeci słabiej | Zasilanie z drugiej strony albo punkt pośredni |
| RGB zmienia odcień na końcu | Rozdzielenie zasilania na kilka gałęzi |
| Migotanie przy większej jasności | Grubszy przewód i mocniejszy zasilacz |
| Gorące złączki | Lutowanie zamiast przypadkowych konektorów |

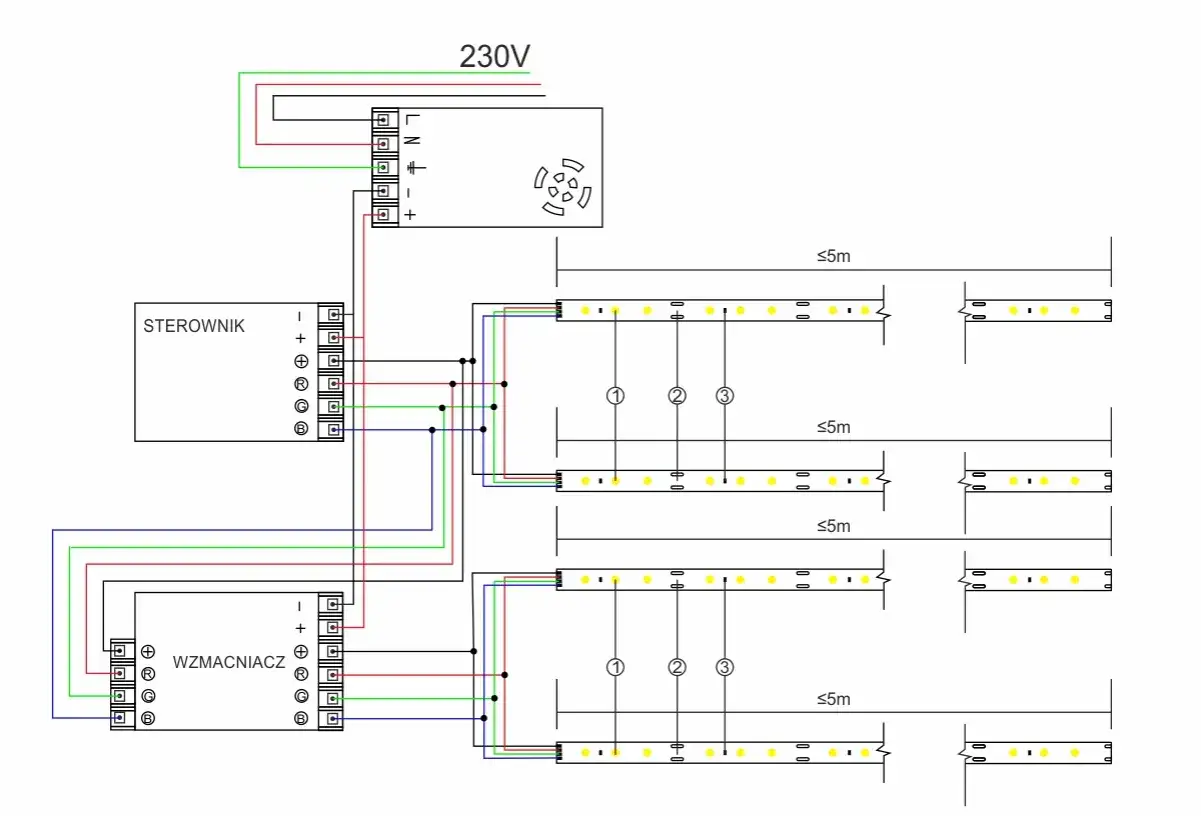

W praktyce przy 12 V zaczynam myśleć o dodatkowym punkcie zasilania już po około 5 metrach, zwłaszcza jeśli taśma ma większą moc na metr. Przy 24 V można zwykle dojść dalej, ale to nadal nie znaczy, że jeden długi przewód załatwi wszystko. Ja wolę topologię równoległą, czyli kilka odcinków zasilanych z jednego punktu, niż łańcuch, który działa dobrze tylko na początku.
Jeżeli odcinki są dłuższe, stosuję też grubszy przewód zasilający. Zamiast cienkiej linki wybieram przekrój dopasowany do prądu i długości trasy, najczęściej od 0,75 mm² wzwyż, a przy mocniejszych układach 1,0-1,5 mm² lub więcej. To nie jest ozdoba techniczna, tylko realna różnica w napięciu na końcu odcinka.
Najprościej myśleć o tym tak: taśma LED lubi być zasilana krótko, symetrycznie i bez nadmiernych strat po drodze. To prowadzi już wprost do ostatniej rzeczy, która decyduje o efekcie końcowym: kontrolnego testu przed przyklejeniem wszystkiego na stałe.
Ostatni test, który oszczędza najwięcej poprawiania
Przed finalnym montażem zawsze robię krótki test pełnej instalacji. Sprawdzam, czy taśma świeci równomiernie, czy przewody nie grzeją się po kilku minutach i czy kontroler reaguje tak, jak powinien. To najlepszy moment, żeby wyłapać odwróconą polaryzację, za słaby zasilacz albo złą złączkę.
- Sprawdzam zgodność napięcia taśmy, zasilacza i kontrolera.
- Kontroluję, czy wszystkie połączenia mają właściwą polaryzację.
- Oglądam koniec odcinka pod kątem spadku jasności i zmian koloru.
- Dotykam przewodów i złączek po kilku minutach pracy, żeby wykryć grzanie.
- Testuję instalację przed przyklejeniem taśmy na stałe do profilu, mebla lub ściany.
Jeśli planujesz sterowanie z aplikacji albo integrację z automatyką domową, wybierz kontroler dokładnie pod napięcie taśmy i sposób jej sterowania. W takich instalacjach najbardziej liczy się porządek po stronie niskiego napięcia: poprawny zasilacz, sensowny przekrój przewodów, właściwy kontroler i krótka droga zasilania. To właśnie taki układ daje równe światło, cichą pracę i brak niespodzianek po zamknięciu zabudowy.
Ja przy taśmach LED zawsze zaczynam od prostego pytania: czy to ma działać tylko dziś, czy ma działać dobrze również za rok. Jeśli odpowiedź brzmi „dobrze również za rok”, nie oszczędzam na zasilaczu, nie ignoruję spadku napięcia i nie zostawiam testu na koniec. W praktyce właśnie to robi największą różnicę.
