Najpierw ustal, czy to ma być układ szeregowy, czy po prostu bezpieczna instalacja ogrodowa
- W stałych instalacjach 230 V najczęściej lepszy jest układ równoległy, bo każda lampa pracuje niezależnie.
- Szereg ma sens głównie w systemach niskonapięciowych 12 V lub 24 V oraz w gotowych girlandach projektowanych fabrycznie.
- Do ogrodu wybieraj kabel przeznaczony do układania w ziemi, hermetyczne złączki i oprawy o odpowiedniej klasie IP.
- Przy dłuższych trasach liczy się nie tylko liczba lamp, ale też spadek napięcia i przekrój przewodu.
- Połączeń pod ziemią nie robi się na skrętkę ani na zwykłą kostkę bez ochrony przed wilgocią.
- Jeśli instalacja ma pracować na 230 V i nie masz pewności co do ochrony przeciwporażeniowej, końcowe podłączenie powinien sprawdzić elektryk.
Szereg czy równolegle w ogrodzie
W praktyce zaczynam od prostego pytania: czy naprawdę potrzebny jest układ szeregowy, czy chodzi raczej o wygodny sposób zasilenia kilku lamp naraz. W szeregu prąd przepływa przez kolejne oprawy po drodze, więc awaria jednej sztuki potrafi wyłączyć cały odcinek albo wyraźnie zmienić jasność pozostałych punktów. W układzie równoległym każda lampa dostaje pełne napięcie, działa niezależnie i łatwiej ją później serwisować.
To właśnie dlatego w stałym oświetleniu ogrodu częściej stawiam na równoległe prowadzenie przewodów. Szereg bywa sensowny głównie wtedy, gdy producent przewidział taki system od początku, na przykład w gotowych dekoracyjnych łańcuchach świetlnych albo instalacjach niskonapięciowych. Jeśli ktoś próbuje przerabiać zwykłe lampy 230 V na własny układ szeregowy, zwykle kończy się to problemami z jasnością, niezawodnością albo bezpieczeństwem.
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Zachowanie po awarii jednej lampy | Często gaśnie cały odcinek albo pojawiają się zakłócenia pracy | Pozostałe oprawy zwykle świecą dalej |
| Jasność na końcu trasy | Może spadać wraz z długością instalacji | Jest bardziej przewidywalna |
| Serwis i diagnoza | Trudniejsze, bo trzeba szukać punktu przerwania obwodu | Łatwiejsze, bo każda gałąź jest osobna |
| Typowe zastosowanie | Gotowe systemy niskonapięciowe, girlandy, dekoracyjne łańcuchy | Stałe oświetlenie ścieżek, elewacji, tarasu i ogrodu |
| Wrażliwość na długość trasy | Wysoka | Niższa, choć nadal trzeba pilnować spadku napięcia |
Jeżeli mam wybrać jedną zasadę, która naprawdę upraszcza decyzję, to jest nią ta: szereg zostawiam dla systemów, które zostały do tego zaprojektowane, a w pozostałych przypadkach traktuję go jako wyjątek, nie standard. Z takiego podejścia wynika też dobór przewodów i osprzętu, więc przechodzę dalej do rzeczy, które trzeba przygotować przed montażem.
Co przygotować, zanim ruszysz z kablami
Dobrze zaplanowany montaż oszczędza później najwięcej czasu. W ogrodzie nie chodzi tylko o same lampy, ale też o to, jak są zasilane, gdzie biegnie przewód i czy połączenia da się po latach bez problemu odnaleźć. Przy instalacji zewnętrznej nie warto oszczędzać na osprzęcie, bo wilgoć i wahania temperatur bardzo szybko weryfikują słabe rozwiązania.
| Element | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Kabel ziemny | Przewód przeznaczony do układania w gruncie, często YKY 3-żyłowy | Lepsza odporność mechaniczna i mniejsze ryzyko uszkodzenia |
| Przekrój żył | Najczęściej 3x1,5 mm² przy krótszych odcinkach, 3x2,5 mm² przy dłuższych lub bardziej obciążonych | Pomaga ograniczyć spadki napięcia i nagrzewanie |
| Złączki i mufy | Hermetyczne, najlepiej IP68, z żelem lub odpowiednim uszczelnieniem | Chronią połączenia przed wodą i korozją |
| Oprawy | Do pełnej ekspozycji na deszcz celuję w IP65, pod zadaszeniem można rozważyć niższy poziom ochrony | Za niskie IP kończy się szybkim uszkodzeniem oprawy |
| Zabezpieczenia | Wyłącznik nadprądowy i RCD o czułości 30 mA | Zwiększają bezpieczeństwo użytkowania |
| Narzędzia | Próbnik beznapięciowy, szczypce do ściągania izolacji, łopata, sznurek traserski | Ułatwiają montaż i kontrolę poprawności pracy |
Przy planowaniu trasy przewodu liczę nie tylko długość, ale też miejsce na serwis. Połączenia ukryte bez dostępu są wygodne tylko do pierwszej awarii. W instalacjach niskonapięciowych dobrze sprawdza się płytsze prowadzenie przewodu, zwykle około 20-30 cm, natomiast przy 230 V przyjmuje się znacznie większą głębokość, często około 70 cm. To nie jest detal estetyczny, tylko realna ochrona kabla przed przypadkowym uszkodzeniem.
Jeśli oprawa wymaga przewodu ochronnego, od początku zakładam także ciągłość żyły PE. W praktyce oznacza to, że nie wolno traktować ochrony jako dodatku na końcu montażu. To właśnie ona odróżnia dobrze zrobioną instalację od takiej, która tylko działa na próbę.

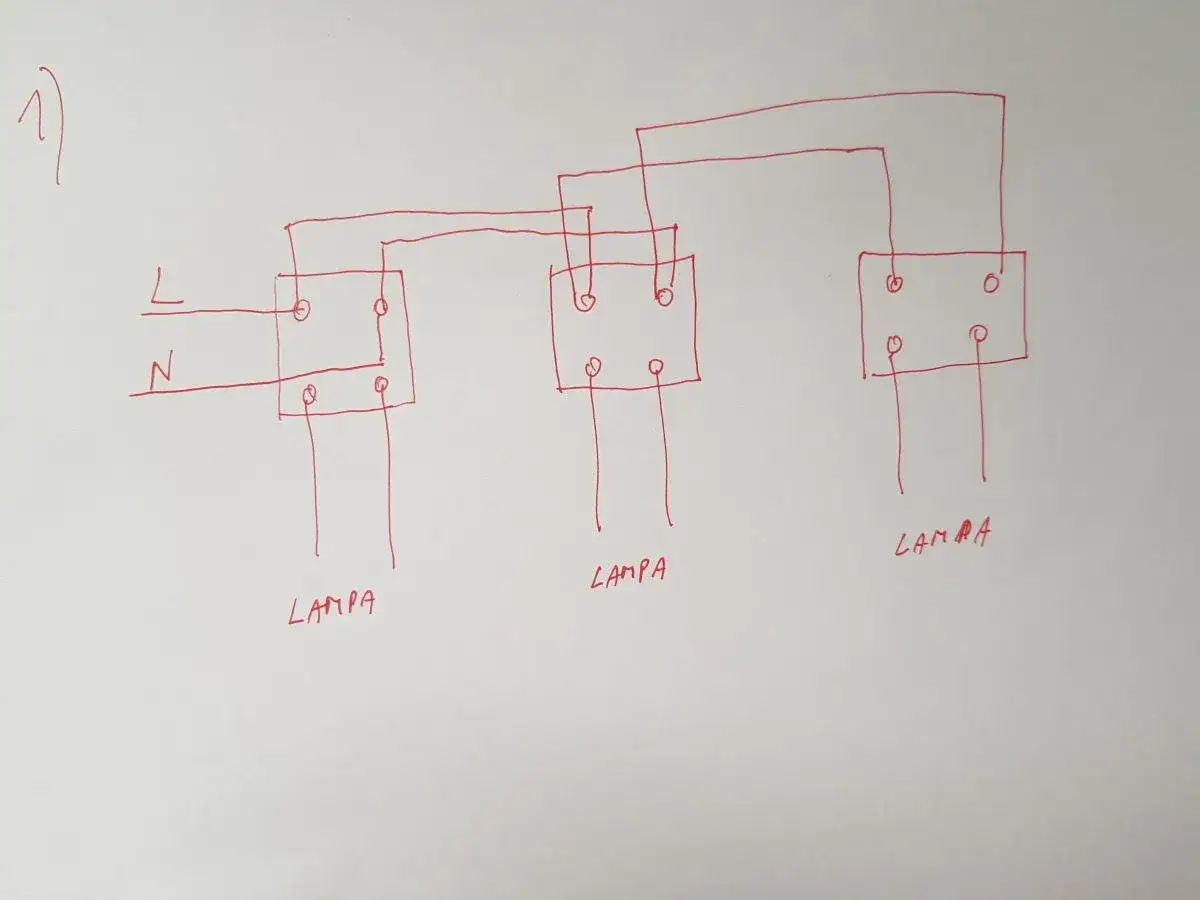

Jak podłączyć lampy ogrodowe szeregowo bezpiecznie
Ten etap wygląda prosto tylko na papierze. W rzeczywistości najpierw trzeba ustalić, czy pracujesz na systemie 12 V lub 24 V, czy na gotowym łańcuchu z wyjściami przelotowymi od producenta. Dopiero potem można iść dalej. W klasycznej instalacji 230 V nie przerabiałbym opraw na własną rękę na „szereg”, bo tam ważniejsza jest zgodność z projektem i bezpieczeństwo niż sama wygoda prowadzenia przewodu.
- Odłącz zasilanie i sprawdź brak napięcia próbnikiem. Tego nie pomija się nigdy, nawet przy krótkiej pracy.
- Rozrysuj trasę lamp, puszek i punktów łączenia. Zostaw miejsce na dostęp serwisowy, bo później każdy centymetr ma znaczenie.
- Ułóż przewód główny bez ostrych załamań i bez naprężania. Kabel nie powinien być skręcony ani dociśnięty przez kamienie czy korzenie.
- Podłącz kolejne lampy zgodnie z instrukcją producenta. W niskim napięciu zwracaj uwagę na oznaczenia biegunów, jeśli instalacja pracuje na prądzie stałym.
- Zamknij każde połączenie w hermetycznej mufie albo puszce przeznaczonej do pracy na zewnątrz. Zwykła kostka instalacyjna bez zabezpieczenia przed wilgocią to zły pomysł.
- Zostaw niewielki zapas przewodu przy każdej oprawie, żeby później dało się ją serwisować bez rozkuwania całego odcinka.
- Wykonaj test działania jeszcze przed zasypaniem wykopu. Sprawdź, czy wszystkie lampy świecą równo, a złączki nie grzeją się po kilku minutach pracy.
Jeżeli system ma pracować na 230 V, traktuję ten etap ostrożniej niż dekoracyjne niskie napięcie. Wtedy liczy się nie tylko to, czy lampy świecą, ale też czy zabezpieczenia są dobrane do obciążenia, a przewód ochronny biegnie tam, gdzie powinien. Przy bardziej rozbudowanych układach zewnętrznych końcowe podłączenie i pomiary najlepiej zostawić elektrykowi.
W gotowych girlandach i łańcuchach świetlnych nie przerabiam fabrycznej topologii. Jeśli producent przewidział połączenie przelotowe, korzystam z niego. Jeśli nie przewidział, nie dorabiam własnych obejść, bo to zwykle skraca żywotność całej instalacji.
Najczęstsze błędy przy zewnętrznym oświetleniu
Najwięcej problemów w ogrodzie nie wynika z samej lampy, tylko z połączeń i złych założeń na starcie. Z doświadczenia widzę, że ludzie przeceniają szczelność oprawy, a lekceważą miejsce, w którym przewód łączy się z kolejnym punktem. To właśnie tam zaczynają się awarie po deszczu, mrozie albo pierwszym mocniejszym podlewaniu trawnika.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Łączenie zwykłych lamp 230 V jak dekoracyjnego łańcucha | Pojawiają się spadki jasności i problemy z pracą całego odcinka | Stosuj układ równoległy albo system przewidziany przez producenta |
| Połączenia w ziemi bez hermetyzacji | Woda wchodzi do środka, a po kilku miesiącach pojawia się korozja | Używaj muf żelowych, puszek hermetycznych i osprzętu IP68 |
| Za mały przekrój kabla | Lampy świecą słabiej na końcu trasy, przewód może się nagrzewać | Dobierz przekrój do długości obwodu i łącznego obciążenia |
| Brak ciągłości PE | Spada poziom bezpieczeństwa, szczególnie przy metalowych oprawach | Sprawdź przewód ochronny na całej trasie |
| Zbyt niska klasa IP | Wilgoć i pył szybko niszczą elektronikę | Na otwartym terenie celuj w oprawy o wyższej odporności na warunki atmosferyczne |
| Brak dostępu do złącz | Każda usterka kończy się rozkopywaniem fragmentu ogrodu | Zostaw puszki serwisowe i zaplanuj dostęp do newralgicznych miejsc |
Najprostsza zasada, którą stosuję, brzmi tak: jeśli coś ma zostać w gruncie na lata, nie może być zrobione „na chwilę”. To szczególnie ważne przy oświetleniu zewnętrznym, bo pogoda nie wybacza półśrodków. Właśnie dlatego przy wyborze techniki łączenia nie patrzę tylko na samą estetykę, ale też na odporność całej trasy.
Co sprawdzam po montażu, żeby instalacja nie sprawiała niespodzianek
Po zakończeniu prac nie zasypuję wszystkiego od razu. Najpierw robię próbę działania na kilka minut, a przy bardziej rozbudowanych odcinkach zostawiam instalację włączoną dłużej i obserwuję, czy żadna złączka nie grzeje się nadmiernie. Jeśli coś ma wyjść nie tak, zwykle wychodzi właśnie wtedy, zanim ziemia wróci na swoje miejsce.
- Sprawdzam, czy wszystkie lampy świecą równomiernie i bez migotania.
- Testuję działanie wyłącznika różnicowoprądowego, jeśli jest w obwodzie.
- Oglądam złączki i puszki, czy nie widać śladów wilgoci lub naprężeń na przewodach.
- Robię zdjęcie trasy kabla albo zapisuję prosty szkic, żeby po latach wiedzieć, gdzie biegnie instalacja.
- Przy oprawach metalowych upewniam się, że elementy ochronne są poprawnie podłączone.
Jeśli po kilku dniach któraś lampa świeci słabiej, nie zaczynam od wymiany całej oprawy. Najpierw sprawdzam połączenia, zasilanie i spadek napięcia na trasie. W ogrodzie bardzo często to nie sama lampa jest problemem, tylko jeden niedokładnie zrobiony styk albo źle zabezpieczona puszka.
W praktyce najrozsądniej traktuję szereg jako rozwiązanie specjalne, a nie domyślne. Przy stałym oświetleniu ogrodu lepiej sprawdza się prosty, czytelny układ równoległy, porządny kabel do układania w ziemi i hermetyczne połączenia, które przetrwają deszcz, mróz i kolejne sezony bez niespodzianek.
