Dobór przewodu do taśmy LED decyduje o tym, czy światło będzie równe, stabilne i bezpieczne. Kabel RGB pozwala zasilać trzy kanały kolorów, ale jego liczba żył, przekrój i sposób prowadzenia muszą pasować do taśmy, napięcia oraz sterownika. Poniżej pokazuję, jak wybrać odpowiedni model, obliczyć obciążenie, ograniczyć spadki napięcia i uniknąć typowych błędów montażowych.
Najważniejsze zasady doboru przewodu do taśmy RGB
- 4 żyły są standardem dla analogowej taśmy RGB z napięciem 12 V lub 24 V.
- Do taśmy RGBW potrzebujesz zwykle 5 żył, a do RGB+CCT najczęściej 6.
- Przekrój 0,35-0,5 mm² wystarcza przy krótkich połączeniach, natomiast dłuższe trasy wymagają grubszych żył.
- Przy większej mocy najlepiej zastosować zasilanie z dwóch stron albo dodatkowe punkty zasilania.
- Taśmy 12 V i 24 V nie są zamienne, dlatego napięcie musi zgadzać się z zasilaczem i sterownikiem.
Czym jest przewód RGB i jak działa w instalacji LED
W typowej taśmie RGB jeden wspólny przewód doprowadza napięcie dodatnie, a trzy pozostałe obsługują kanały czerwony, zielony i niebieski. Sterownik reguluje jasność każdego koloru najczęściej za pomocą PWM, czyli szybkiego włączania i wyłączania danego kanału. Dla oka światło wygląda wtedy na płynnie przyciemnione.
W praktyce przewód czterożyłowy nie przesyła obrazu ani cyfrowego sygnału wideo. Przenosi niskie napięcie stałe 12 V lub 24 V oraz prąd potrzebny do zasilania diod. To ważne rozróżnienie, bo zwykły kabel HDMI, przewód antenowy czy przypadkowy przewód sygnałowy nie zastąpią właściwego okablowania zasilającego.
Najczęściej spotkasz taśmy ze wspólnym plusem, oznaczonym jako +12 V lub +24 V, oraz polami R, G i B. Zdarzają się jednak inne rozwiązania, dlatego przed montażem zawsze sprawdzam oznaczenia na taśmie i wyjściu sterownika. Sam kolor izolacji żyły jest pomocny, ale nie może być jedyną podstawą podłączenia.
Liczba żył i przekrój mają konkretne znaczenie
Liczbę żył dobiera się do funkcji taśmy, a przekrój do długości trasy i poboru prądu. W krótkiej instalacji prowadzonej w meblu najważniejsza będzie zgodność wyprowadzeń. Przy suficie podwieszanym lub długiej zabudowie większe znaczenie ma rezystancja przewodu i spadek napięcia.
| Typ taśmy | Typowa liczba żył | Zastosowanie |
|---|---|---|
| Jednokolorowa | 2 | Plus i minus |
| RGB analogowa | 4 | Wspólny plus oraz kanały R, G i B |
| RGBW | 5 | RGB oraz osobny kanał bieli |
| RGB+CCT | 6 | Kolory RGB oraz niezależna regulacja temperatury bieli |
| Adresowalna RGB | Najczęściej 3 lub 4 | Zasilanie, masa, dane, a czasem także zegar |

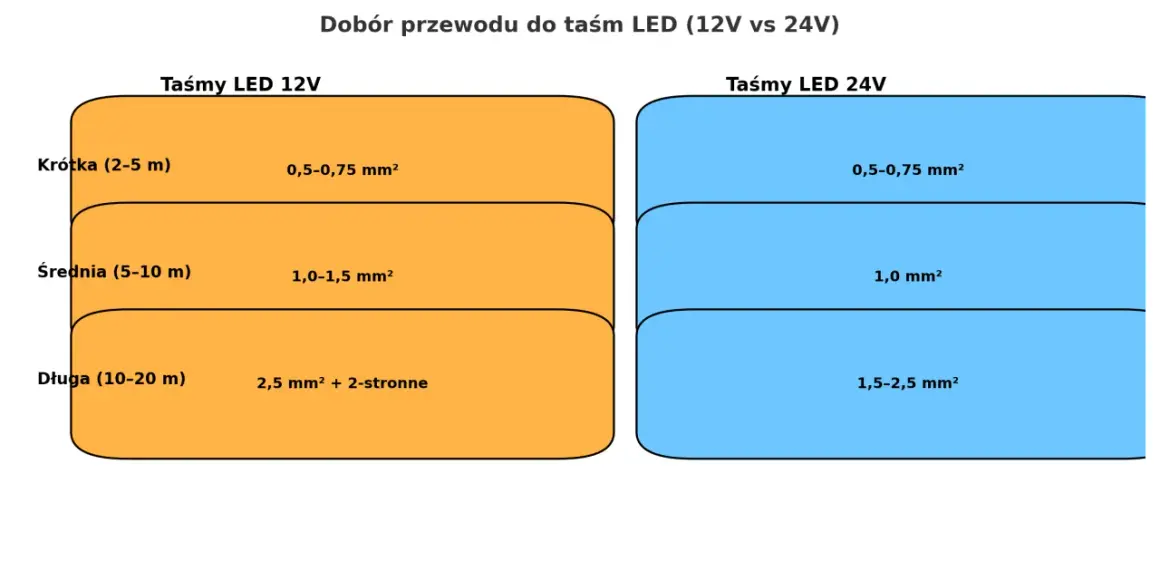

Do krótkiego odcinka między sterownikiem a taśmą często wystarcza przewód o żyłach 0,35-0,5 mm². Gdy trasa ma kilka metrów, taśma pobiera dużo mocy albo przewód biegnie w zabudowie utrudniającej chłodzenie, wybieram zwykle 0,75 mm², 1 mm² lub większy przekrój.
Najprostsze obliczenie zaczyna się od mocy. Taśma o parametrach 14,4 W/m i długości 5 m potrzebuje około 72 W. Przy napięciu 12 V oznacza to około 6 A, a przy 24 V około 3 A. Dlatego ta sama moc przy 24 V powoduje mniejsze obciążenie przewodu i zwykle łatwiejsze prowadzenie zasilania.
Jak ograniczyć spadek napięcia na długiej trasie
Spadek napięcia objawia się najczęściej tym, że początek taśmy świeci jasno, a jej dalsza część wyraźnie słabiej albo zmienia odcień. Przy kolorach mieszanych problem bywa jeszcze bardziej widoczny, bo poszczególne kanały mogą tracić napięcie w różnym stopniu. Ja przy projektowaniu staram się utrzymać spadek na poziomie nie większym niż około 5%, choć dokładne wymagania zależą od taśmy i oczekiwanego efektu.
Pomaga przede wszystkim zwiększenie przekroju przewodu, skrócenie trasy oraz zasilanie taśmy w kilku punktach. Pięciometrowy odcinek można zasilić z jednego końca, jeśli producent dopuszcza takie rozwiązanie i pobór mocy jest umiarkowany. Przy mocniejszej taśmie lepiej doprowadzić zasilanie z dwóch stron lub wykonać dodatkowe wpięcie mniej więcej w połowie.
Nie oznacza to jednak, że można bez końca łączyć kolejne fragmenty w jeden szereg. Długi odcinek miedzianych ścieżek na samej taśmie także ma opór. W instalacjach dekoracyjnych często lepszy efekt daje kilka równoległych sekcji niż jedna bardzo długa taśma zasilana tylko na początku.
Przeczytaj również: Kolorowa żarówka GU10 - jak wybrać i połączyć z LED-ami?
12 V czy 24 V
Taśmy 12 V są popularne przy krótkich odcinkach i małych meblowych instalacjach. Wersje 24 V zwykle lepiej sprawdzają się przy dłuższych liniach, ponieważ przy tej samej mocy płynie przez przewody niższy prąd. Trzeba jednak pamiętać, że zasilacz, sterownik i taśma muszą mieć to samo napięcie.
Podanie 24 V na taśmę przeznaczoną do 12 V może ją natychmiast uszkodzić. Odwrotna pomyłka zwykle kończy się słabym świeceniem lub nieprawidłową pracą, ale również oznacza źle dobrany układ. Zawsze odczytuję napięcie z etykiety taśmy, a nie tylko z opisu aukcji lub koloru przewodu.
Jak podłączyć taśmę RGB krok po kroku
Połączenie nie jest trudne, ale wymaga zachowania kolejności i kontroli polaryzacji. W instalacjach wykonywanych na stałe preferuję lutowanie, ponieważ daje mniejszy opór i pewniejszy kontakt niż najtańsze szybkozłączki.
- Sprawdź napięcie taśmy, moc na metr oraz oznaczenia pól +, R, G i B.
- Dobierz zasilacz z zapasem około 15-25% względem obliczonego poboru.
- Podłącz zasilacz do wejścia sterownika, zachowując biegunowość.
- Połącz cztery żyły z wyjściem sterownika i odpowiednimi polami taśmy.
- Przed przyklejeniem wykonaj krótki test wszystkich kolorów i jasności.
- Zabezpiecz połączenia przed wyrwaniem, wilgocią i przypadkowym zwarciem.
Jeśli lutujesz przewód bezpośrednio do taśmy, oczyść pole kontaktowe i nie przegrzewaj go długo. Nadmiar cyny może połączyć sąsiednie pola, a zbyt mocne wyginanie taśmy przy miejscu lutowania często prowadzi do pęknięcia ścieżki.
W suchej zabudowie wystarcza zwykle przewód z podstawową izolacją, natomiast w łazience, kuchni lub na zewnątrz liczy się także szczelność całego systemu. Wodoodporna taśma nie rozwiązuje problemu, jeśli sterownik, złącze albo miejsce łączenia pozostają niechronione.
Najczęstsze błędy przy wyborze i montażu
Najczęściej problem nie wynika z samej taśmy, tylko z pominięcia któregoś elementu instalacji. Szczególnie początkujący skupiają się na mocy zasilacza, a zapominają, że prąd musi jeszcze przejść przez przewód, złącza i ścieżki taśmy.
- Zbyt cienki przewód powoduje spadki napięcia, słabsze świecenie i nagrzewanie instalacji.
- Zły sterownik może mieć odpowiednie napięcie, ale zbyt mały dopuszczalny prąd na kanał.
- Łączenie 12 V z 24 V grozi uszkodzeniem taśmy lub sterownika.
- Podłączanie długiego odcinka tylko z jednej strony sprzyja nierównomiernemu świeceniu.
- Brak zapasu mocy zasilacza może powodować wyłączanie się układu przy maksymalnej jasności.
- Pomylenie wspólnego plusa z kanałem sprawia, że kolory nie działają albo świecą nieprawidłowo.
Ostrożnie podchodzę też do gotowych złączek bez lutowania. Są wygodne przy krótkim, tymczasowym montażu, ale w ciasnym profilu aluminiowym potrafią się wysunąć albo zwiększać opór po kilku miesiącach. Przy instalacji, do której trudno będzie wrócić, pewne połączenie mechaniczne i lutowane zwykle jest warte dodatkowych kilku minut pracy.
Analogowa taśma RGB czy adresowalna
Klasyczna taśma RGB zmienia kolor całego odcinka jednocześnie. Sterownik reguluje trzy kanały, więc do podstawowego podłączenia potrzebujesz przewodu czterożyłowego. To rozwiązanie jest proste, niedrogie i dobrze pasuje do podświetlenia wnęk, mebli, telewizora czy sufitu.
Taśma adresowalna ma układy sterujące rozmieszczone wzdłuż paska. Dzięki temu można ustawić różne kolory w poszczególnych sekcjach, ale przewód musi obsługiwać także linię danych. Nie wolno zakładać, że schemat analogowego RGB będzie pasował do każdej taśmy cyfrowej. Liczba żył, kolejność pinów i rodzaj sygnału zależą od konkretnego standardu, na przykład kontrolera używanego przez producenta.
Przy integracji z inteligentnym domem sprawdzam trzy rzeczy: napięcie, maksymalny prąd oraz sposób komunikacji. Sterownik Wi-Fi, Zigbee czy system automatyki budynkowej nie zastąpi zasilacza i nie zmieni analogowej taśmy w adresowalną. Może jednak wygodnie sterować jasnością, scenami i harmonogramami, jeśli cały układ jest ze sobą kompatybilny.
Jak dobrać przewód do konkretnej instalacji
Przed zakupem zapisuję cztery parametry: długość taśmy, moc jednego metra, napięcie oraz odległość między sterownikiem a pierwszym punktem zasilania. Dopiero na tej podstawie wybieram przekrój. Dla krótkiego połączenia przy biurku lub w szafce 0,35-0,5 mm² zazwyczaj jest rozsądnym minimum, ale dla długiej trasy nie traktowałbym tej wartości jako uniwersalnej.
Przykładowo, przy taśmie 24 V o mocy 9,6 W/m i odcinku 5 m pobór wynosi około 48 W, czyli 2 A. Jeśli sterownik znajduje się blisko taśmy, przewód czterożyłowy 0,5 mm² może wystarczyć. Gdy trasa ma 8-10 m, prowadzę główne zasilanie grubszym przewodem, a dopiero przy samej taśmie rozdzielam kanały na krótsze odcinki.
Dobrym rozwiązaniem jest również pozostawienie niewielkiego zapasu przewodu przy sterowniku i w profilu. Pozwala to poprawić połączenie albo wymienić sterownik bez rozbierania całej zabudowy. Kilka dodatkowych centymetrów kabla kosztuje niewiele, a później potrafi oszczędzić sporo pracy.
Praktyczny wybór przewodu bez zgadywania
Do zwykłej taśmy RGB 12 V lub 24 V wybierz przewód czterożyłowy, najlepiej miedziany i elastyczny. Przy krótkim odcinku wystarczy najczęściej 0,35-0,5 mm², natomiast przy większej mocy lub dłuższej trasie bezpieczniej przejść na 0,75-1 mm² i rozważyć dodatkowe punkty zasilania.
Największą różnicę robi nie efektowny opis produktu, lecz poprawne zestawienie napięcia, mocy, przekroju i sposobu zasilania. Jeśli te cztery elementy są dopasowane, taśma świeci równo, sterownik pracuje stabilnie, a instalacja LED nie wymaga ciągłych poprawek.
