Taśma RGB świeci efektownie, ale przy łączeniu łatwo pomylić przewody, przeciążyć sterownik albo uzyskać wyraźnie słabsze światło na końcu instalacji. Pokażę, jak łączyć taśmy LED RGB, dobierać zasilacz i sterownik, kiedy zastosować połączenie równoległe oraz jak uniknąć błędów, które najczęściej kończą się migotaniem lub uszkodzeniem elementów.
Poprawne połączenie zaczyna się od napięcia i bilansu mocy
- Taśma 12 V wymaga zasilacza 12 V, a model 24 V zasilacza 24 V.
- Klasyczna taśma RGB ma zwykle cztery pola lutownicze: wspólny plus oraz kanały R, G i B.
- Dłuższe odcinki najlepiej zasilać równolegle, a nie łączyć jeden za drugim.
- Zasilacz powinien mieć około 20-25% zapasu mocy.
- Przy większej instalacji potrzebne mogą być wzmacniacz RGB, dodatkowe przewody albo kilka sterowników.
Najpierw rozpoznaj taśmę i jej oznaczenia
Zanim chwycisz za lutownicę, sprawdź nadruk na taśmie i opakowaniu. Interesują Cię przede wszystkim napięcie zasilania, moc na metr oraz typ taśmy. Te trzy informacje decydują o tym, jakie elementy można bezpiecznie połączyć.
Standardowa, analogowa taśma RGB ma cztery ścieżki. Jedna jest wspólnym biegunem dodatnim, najczęściej oznaczonym jako +12V lub +24V, a trzy pozostałe sterują kolorami czerwonym, zielonym i niebieskim. Na końcach taśmy znajdziesz zwykle oznaczenia R, G, B i +.
Nie zakładaj jednak, że każda taśma wielokolorowa działa tak samo. Taśma RGBW ma dodatkowy kanał bieli, więc potrzebuje pięciu przewodów i sterownika RGBW. Z kolei taśma adresowalna, na przykład z układami WS2812B, wymaga także przewodu danych i nie może być podłączona jak zwykła taśma RGB.
Co przygotować do montażu
- taśmę LED RGB o zgodnym napięciu,
- zasilacz stałonapięciowy 12 V lub 24 V,
- sterownik RGB z odpowiednim prądem wyjściowym,
- przewód czterożyłowy do kanałów RGB,
- lutownicę i cynę albo właściwe złączki,
- profil aluminiowy, jeśli taśma ma świecić długo i pracować z większą mocą.
Przed montażem układam wszystkie elementy na stole i wykonuję próbne podłączenie. To prosty krok, który pozwala wykryć pomylony kanał lub niesprawny sterownik, zanim taśma zostanie przyklejona pod szafką czy w suficie.
Jak połączyć taśmę RGB ze sterownikiem
Najprostszy układ wygląda tak: 230 V trafia do zasilacza, zasilacz do sterownika, a sterownik do taśmy. Taśmy LED nie wolno podłączać bezpośrednio do gniazdka. Po stronie 230 V pracuj tylko przy odłączonym zasilaniu, a jeśli nie masz doświadczenia z instalacjami elektrycznymi, tę część zleć elektrykowi.
Podłączenie krok po kroku
- Sprawdź, czy napięcie taśmy i zasilacza jest identyczne.
- Podłącz wyjście DC zasilacza do wejścia sterownika oznaczonego zwykle jako V+ i V-.
- Połącz wspólny przewód taśmy z zaciskiem V+, + lub COM sterownika.
- Podłącz żyły R, G i B do odpowiadających im wyjść sterownika.
- Włącz zasilanie i sprawdź osobno czerwony, zielony oraz niebieski kanał.
Jeżeli po wybraniu czerwonego koloru świeci się niebieski, nie oznacza to awarii. Najczęściej zamieniono miejscami przewody kanałów. Gdy nie świeci nic, w pierwszej kolejności sprawdź polaryzację, napięcie i jakość styku, a nie sam pilot.
Wiele sterowników ma wspólny plus, ale nie wszystkie urządzenia są zbudowane identycznie. Zawsze porównaj oznaczenia na sterowniku z instrukcją konkretnego modelu, ponieważ odwrócenie biegunów może uszkodzić elektronikę.
Połączenie szeregowe czy równoległe przy kilku odcinkach
Dwa kawałki taśmy można połączyć w jednej linii, lutując odpowiednie pola ze sobą. Przy krótkiej instalacji jest to wygodne, ale wraz z długością rośnie spadek napięcia. Objaw jest typowy: początek świeci jasno, a dalszy fragment jest bardziej żółty, fioletowy albo po prostu ciemniejszy.
Przy dłuższych instalacjach wybieram zasilanie równoległe. Oznacza to doprowadzenie przewodów z jednego punktu zasilania do kilku odcinków taśmy. Każdy fragment otrzymuje wtedy podobne napięcie, a jasność jest znacznie bardziej wyrównana.
| Sposób połączenia | Kiedy ma sens | Główne ograniczenie |
|---|---|---|
| Jeden odcinek w linii | Krótka dekoracja, na przykład 2-3 m | Spadek napięcia na końcu |
| Odcinki połączone szeregowo | Prosta trasa z krótkimi fragmentami | Nierówna jasność i większe obciążenie ścieżek |
| Zasilanie równoległe | Dwie lub więcej sekcji, długie meble, sufity | Więcej przewodów i konieczność zaplanowania punktów zasilania |
Podane przez producenta długości maksymalne nie są uniwersalną regułą. W praktyce klasyczne taśmy 12 V często zasila się w odcinkach do około 5 m, a taśmy 24 V do około 10 m, ale znaczenie mają gęstość diod, moc na metr, przekrój przewodu i konstrukcja konkretnego produktu.

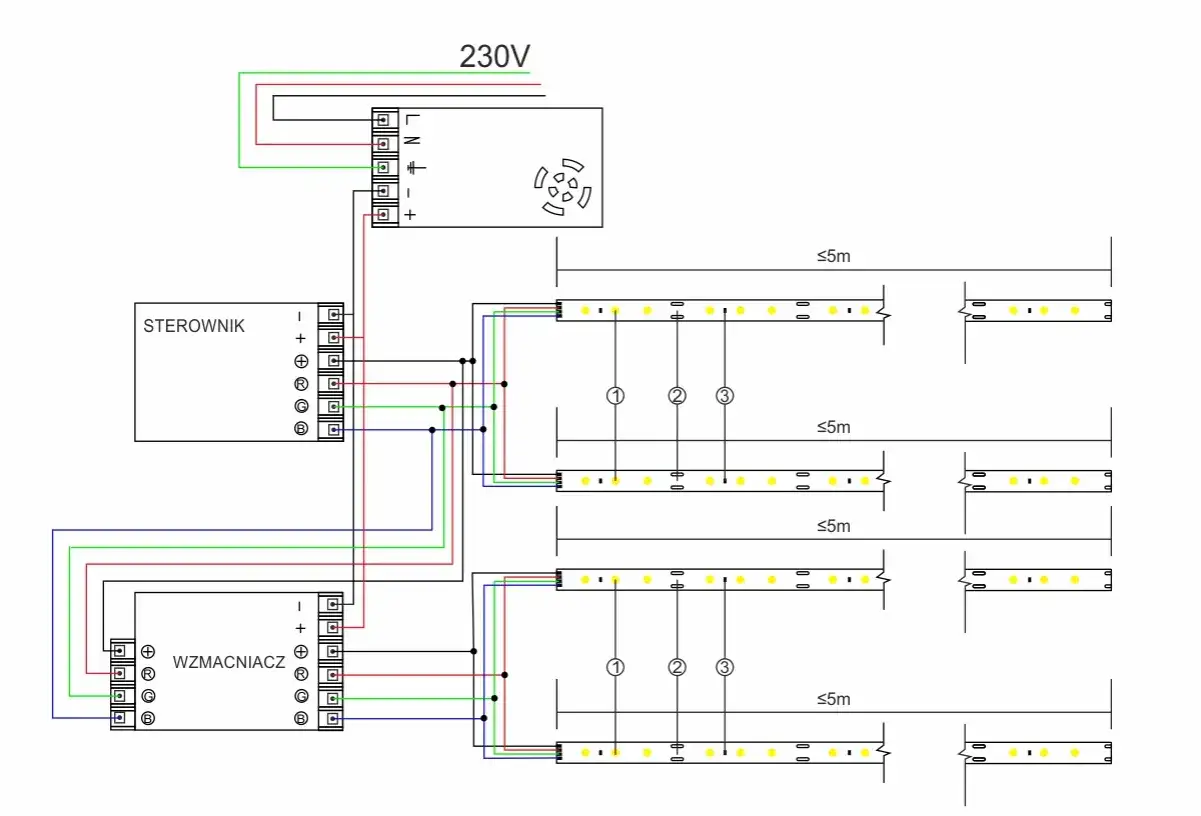

Wzmacniacz RGB przy większej instalacji
Jeżeli kilka odcinków ma reagować na jeden pilot lub aplikację, sterownik musi obsłużyć ich łączny prąd. Gdy jego limit jest zbyt niski, stosuje się wzmacniacz RGB. Odbiera on sygnał z pierwszej sekcji i steruje kolejnym odcinkiem zasilanym z osobnego wyjścia zasilacza.
Wzmacniacz nie zwiększa mocy samego zasilacza. Nadal trzeba policzyć całkowite obciążenie i zapewnić osobne, odpowiednio grube przewody. To częsty punkt, który bywa pomijany przy rozbudowie oświetlenia w kuchni lub salonie.
Jak dobrać zasilacz i policzyć jego moc
Moc całej instalacji wynika z długości taśmy i jej poboru na metr. Jeśli taśma ma 14,4 W/m, a planowany odcinek ma 5 m, obliczenie wygląda tak:
5 m × 14,4 W = 72 W
Do wyniku dodaj około 25% zapasu. W tym przykładzie potrzebujesz zasilacza o mocy co najmniej 90 W. Dla taśmy 12 V oznacza to prąd około 7,5 A, dlatego warto szukać modelu 12 V o parametrach 90-100 W, a nie przypadkowego zasilacza o mniejszej wydajności.
Przy dwóch odcinkach po 5 m tej samej taśmy zapotrzebowanie rośnie do 144 W, a bezpieczny wybór to około 180 W. Zasilacz powinien mieć zapas, ponieważ praca stale na granicy możliwości zwiększa nagrzewanie i skraca jego żywotność.
Nie pomijaj parametrów sterownika
Sam zasilacz może być wystarczająco mocny, a mimo to sterownik będzie za słaby. Sprawdź jego maksymalny prąd całkowity oraz obciążenie pojedynczego kanału. Dla przykładu sterownik opisany jako 6 A na kanał nie zawsze pozwala bez ograniczeń pobierać 18 A, ponieważ może mieć niższy limit całkowity.
Przy taśmach RGB sprawdź także, czy sterownik pracuje z właściwym napięciem. Niektóre modele obsługują zarówno 12 V, jak i 24 V, ale zawsze trzeba potwierdzić to w specyfikacji. Zgodne napięcie nie oznacza automatycznie zgodnego prądu.

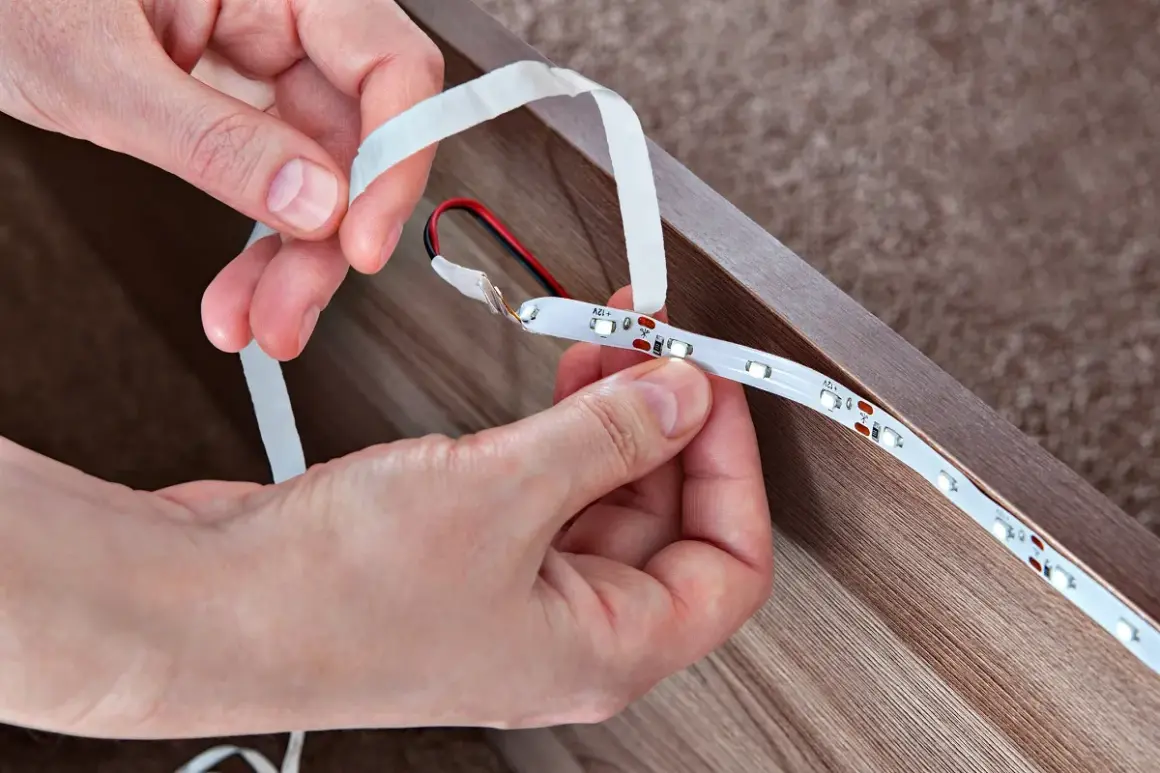

Lutowanie, złączki i prowadzenie przewodów
Do połączenia taśmy RGB można użyć złączek zatrzaskowych albo lutowania. Złączki są szybkie i wygodne przy krótkich, suchych instalacjach, lecz po czasie mogą tracić kontakt, szczególnie gdy taśma jest często wyginana.
Ja przy stałych instalacjach wybieram lutowanie. Dobrze wykonany lut zajmuje niewiele miejsca, ma niski opór i jest odporniejszy na drgania. Połączenie zabezpiecz koszulką termokurczliwą, a przed lutowaniem oczyść pola i nie przegrzewaj podłoża.
Przeczytaj również: Lutowanie taśmy LED - Jak zrobić to dobrze i trwale?
Na co uważać podczas łączenia
- tnij taśmę wyłącznie w miejscach oznaczonych symbolem nożyczek,
- zachowaj tę samą kolejność przewodów na obu końcach,
- nie łącz taśmy 12 V z odcinkiem 24 V w jednej gałęzi,
- dobierz przekrój przewodu do długości i prądu,
- nie prowadź cienkich przewodów na dużej odległości bez sprawdzenia spadku napięcia.
Jeżeli taśma ma łącznie pobierać kilka amperów, przewód zasilający nie powinien być przypadkową cienką żyłą od małej lampki. Dłuższa trasa wymaga większego przekroju, a przy bardzo długich odcinkach najlepiej doprowadzić zasilanie bliżej każdej sekcji.
Najczęstsze błędy i sytuacje wymagające innego podejścia
Najbardziej kosztowny błąd to podłączenie niewłaściwego napięcia. Taśma 12 V zasilona napięciem 24 V może ulec uszkodzeniu natychmiast, a zbyt niskie napięcie zwykle daje słabe lub niestabilne świecenie.
Drugim problemem jest zasilanie długiego odcinka tylko z jednej strony. Nawet mocny zasilacz nie usunie spadku napięcia na ścieżkach taśmy. W takim przypadku pomóc może zasilanie z obu końców albo podział instalacji na krótsze sekcje połączone równolegle.W łazience, kuchni i na zewnątrz liczy się także szczelność. Taśmę o klasie IP65, IP67 lub IP68 trzeba łączyć z użyciem elementów o odpowiedniej ochronie, a odsłonięte miejsce lutowania dodatkowo uszczelnić. Sama silikonowa osłona nie gwarantuje szczelności, jeśli została przecięta i pozostawiona bez zabezpieczenia.
Nie przyklejaj mocnej taśmy bezpośrednio do drewna, płyty meblowej ani tworzywa bez sprawdzenia temperatury pracy. Profil aluminiowy odprowadza ciepło, poprawia trwałość diod i często daje równiejszą linię światła. Przy dekoracyjnej taśmie o małej mocy nie zawsze jest konieczny, ale przy mocniejszych modelach szybko okazuje się rozsądną inwestycją.
Osobnego podejścia wymagają taśmy adresowalne. Oprócz zasilania mają przewód danych, określony kierunek przepływu sygnału i często wymagają dodatkowego kondensatora lub rezystora zgodnie z instrukcją producenta. Ich nie należy łączyć ze standardowym sterownikiem RGB tylko dlatego, że również wyświetlają wiele kolorów.
Dobry schemat zaczyna się od testu, nie od klejenia
Przed zamocowaniem taśmy podłącz kompletny układ na stole i sprawdź biały, czerwony, zielony oraz niebieski kolor. Przetestuj też instalację przy maksymalnej jasności przez kilkanaście minut. Jeśli zasilacz, przewody lub sterownik robią się wyraźnie gorące, przerwij pracę i wróć do obliczeń.
Najpewniejszy plan dla domowej instalacji wygląda następująco: wybierz taśmę 12 V lub 24 V, policz jej moc, dodaj 20-25% zapasu, dobierz sterownik z odpowiednim prądem, a dłuższe odcinki rozprowadź równolegle. Takie podejście jest mniej efektowne na etapie zakupów, ale później daje równą jasność, stabilne kolory i znacznie mniej problemów z serwisem.
Jeżeli połączenie obejmuje stronę 230 V, kilka niezależnych gałęzi albo instalację w miejscu narażonym na wilgoć, skonsultuj wykonanie z elektrykiem. Przy taśmach LED najczęściej nie zawodzi sama technologia, tylko niedopasowanie napięcia, mocy lub sposobu prowadzenia zasilania.
