Podłączenie podwójnego łącznika nie zaczyna się od śrubokręta, tylko od rozpoznania, który przewód jest zasilaniem, a które żyły prowadzą do dwóch osobnych obwodów światła. W typowym układzie chodzi o jeden punkt sterowania dla dwóch lamp albo dwóch sekcji jednej oprawy, więc najważniejsze jest poprawne odczytanie zacisków i nieopieranie się wyłącznie na kolorach izolacji. Poniżej pokazuję, jak podłączyć taki układ bez zgadywania, gdzie najczęściej pojawiają się błędy i kiedy lepiej przerwać pracę, zamiast ryzykować zwarcie.
Najważniejsze informacje przed montażem
- W klasycznym układzie do łącznika trafia jedna faza i dwa przewody wyjściowe do dwóch obwodów oświetlenia.
- Neutralny N i ochronny PE zwykle nie wchodzą do samego mechanizmu, tylko są łączone w puszce.
- Wspólny zacisk jest zwykle oznaczony jako L lub COM, a wyjścia jako L1 i L2.
- Kolor przewodu pomaga, ale nie jest dowodem funkcji żyły, zwłaszcza w starszych instalacjach.
- Jeśli w puszce nie ma dwóch osobnych przewodów do lamp, sam podwójny łącznik nie rozwiąże problemu.
Co oznacza układ z trzema przewodami
W praktyce trzy przewody przy takim montażu oznaczają: jedną fazę doprowadzoną do łącznika oraz dwa przewody wyjściowe, które sterują osobnymi źródłami światła. To właśnie dlatego ten osprzęt nazywa się najczęściej łącznikiem świecznikowym albo dwuklawiszowym. Neutralny i ochronny nie powinny trafiać do zacisków mechanizmu w klasycznym układzie oświetleniowym.

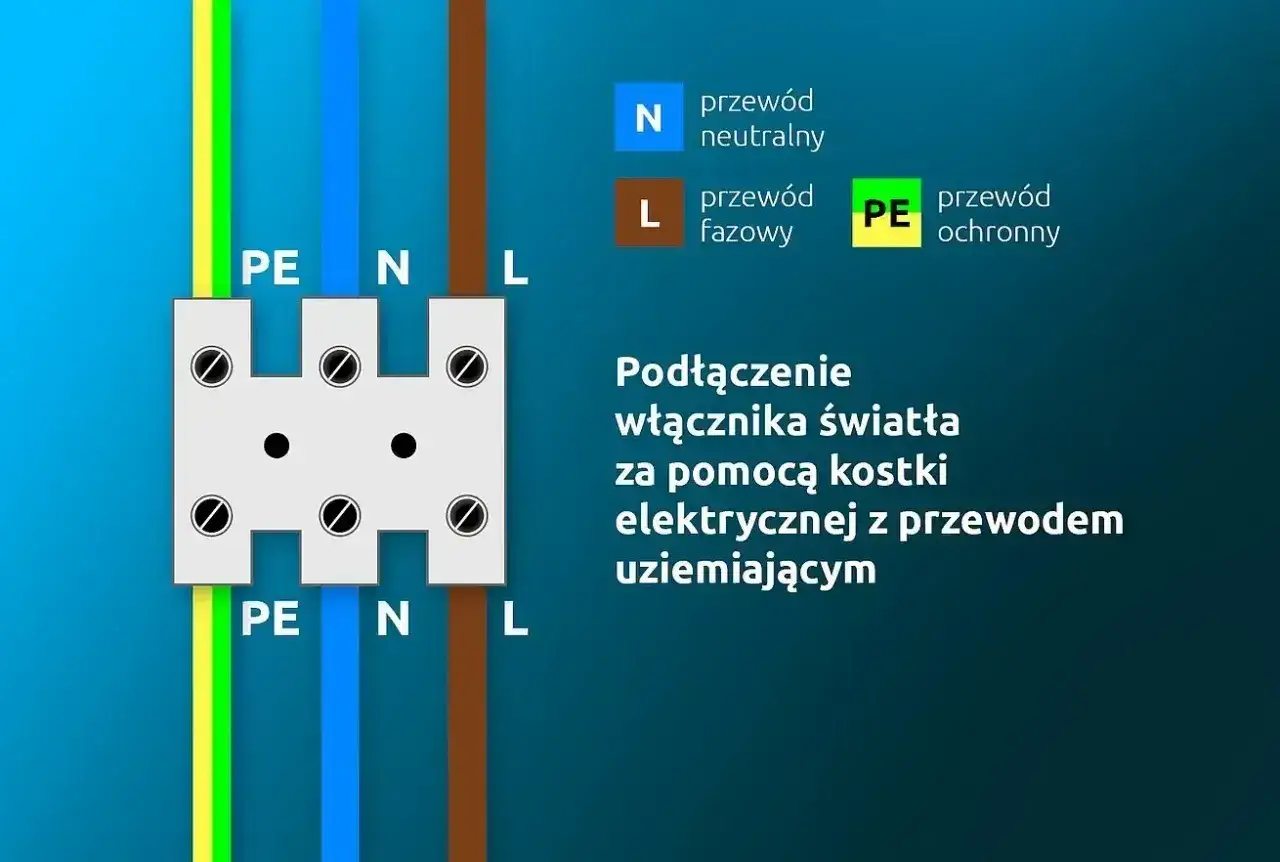

W nowych instalacjach kolory zazwyczaj są czytelne: faza bywa brązowa, czarna albo szara, neutralny jest niebieski, a ochronny żółto-zielony. W starszych mieszkaniach kolory potrafią jednak zaskakiwać, więc ja zawsze traktuję je tylko jako wskazówkę, a nie dowód. Jeśli przewód nie jest jednoznacznie opisany, bez pomiaru nie zakładam niczego na ślepo.
| Przewód | Rola w układzie | Typowy kolor | Gdzie trafia |
|---|---|---|---|
| L | Zasilanie doprowadzone do łącznika | Brązowy, czarny, szary | Do zacisku wspólnego |
| L1 | Wyjście do pierwszej lampy lub sekcji | Najczęściej inny niż niebieski i żółto-zielony | Do pierwszego zacisku wyjściowego |
| L2 | Wyjście do drugiej lampy lub sekcji | Najczęściej inny niż niebieski i żółto-zielony | Do drugiego zacisku wyjściowego |
| N | Przewód neutralny | Niebieski | Łączony w puszce, nie na łączniku |
| PE | Przewód ochronny | Żółto-zielony | Łączony w puszce lub doprowadzany do oprawy |
To rozróżnienie jest ważne, bo od razu pokazuje, że nie każdy „trójprzewodowy” przypadek oznacza to samo. Następny krok to odróżnienie świecznikowego łącznika od schodowego, bo tu najłatwiej o pomyłkę przy zakupie i montażu.
Czym różni się łącznik świecznikowy od schodowego
Jeśli chcesz sterować dwiema sekcjami światła z jednego miejsca, potrzebujesz łącznika świecznikowego. Jeśli chcesz zapalać i gasić światło z dwóch różnych miejsc, w grę wchodzi układ schodowy, czyli zupełnie inna konfiguracja przewodów. Z zewnątrz oba rozwiązania potrafią wyglądać podobnie, ale działają inaczej i nie są zamienne.
| Cecha | Łącznik świecznikowy | Łącznik schodowy |
|---|---|---|
| Cel | Sterowanie dwiema sekcjami światła | Sterowanie jednym światłem z dwóch miejsc |
| Liczba punktów sterowania | Jeden | Dwa lub więcej w rozbudowanym układzie |
| Typowe zaciski | L, L1, L2 | COM, L1, L2 lub podobne oznaczenia |
| Efekt błędnego wyboru | Brak niezależnego sterowania dwoma obwodami | Układ nie działa zgodnie z oczekiwaniem |
Ja zwracam na to uwagę od razu, bo źle dobrany osprzęt potrafi wyglądać „prawie dobrze”, a później generować tylko frustrację. Jeśli chcesz sterować światłem z dwóch miejsc, ten schemat nie jest właściwym rozwiązaniem i trzeba podejść do instalacji inaczej. To prowadzi prosto do pytania, jak rozpoznać sam mechanizm i przewody w puszce.
Jak rozpoznać zaciski i żyły w puszce
Przed odpięciem czegokolwiek robię zdjęcie starego układu. To prosty nawyk, który oszczędza czas, gdy trzeba porównać połączenia po kilku minutach i już nie pamięta się, który przewód siedział w którym miejscu. Potem sprawdzam oznaczenia na mechanizmie, bo producenci nie zawsze opisują zaciski identycznie, ale logika jest zwykle ta sama.
Najważniejszy jest zacisk wspólny. Bywa oznaczony jako L, COM, czasem literą P albo strzałką skierowaną do środka. Dwa pozostałe zaciski to wyjścia, najczęściej opisane jako L1 i L2, numerami 1 i 2 albo strzałkami na zewnątrz. Jeśli mechanizm ma dodatkowe podświetlenie, może mieć też osobny punkt połączenia, którego nie należy mylić z głównym torem prądowym.
- Sprawdź, czy przewód zasilający jest rzeczywiście fazowy, a nie tylko „tak wygląda po kolorze”.
- Oznacz żyły przed rozpięciem, nawet jeśli wydaje się, że wszystko jest oczywiste.
- Nie zakładaj, że niebieski zawsze oznacza neutralny, jeśli instalacja jest stara i była wielokrotnie przerabiana.
- Jeśli w puszce widzisz złączki dla N i PE, zostaw je w spokoju, o ile nie wymagają poprawy i nie są uszkodzone.
W praktyce najwięcej pomaga połączenie dwóch rzeczy: zdjęcia starego stanu i próby identyfikacji miernikiem. Przy pracach przy oświetleniu nie ufam pamięci bardziej niż prostemu zapisowi układu. Dopiero gdy wiem, co jest czym, przechodzę do właściwego montażu.
Jak podłączyć wszystko krok po kroku
W typowym układzie montaż wygląda podobnie niezależnie od marki osprzętu. Różnią się tylko oznaczenia obudowy i sposób mocowania przewodów, dlatego przed pracą warto rzucić okiem na sam mechanizm. Jeśli klawisze są częścią jednego modułu, wspólny zacisk może być fabrycznie połączony albo wymagać krótkiego mostka.

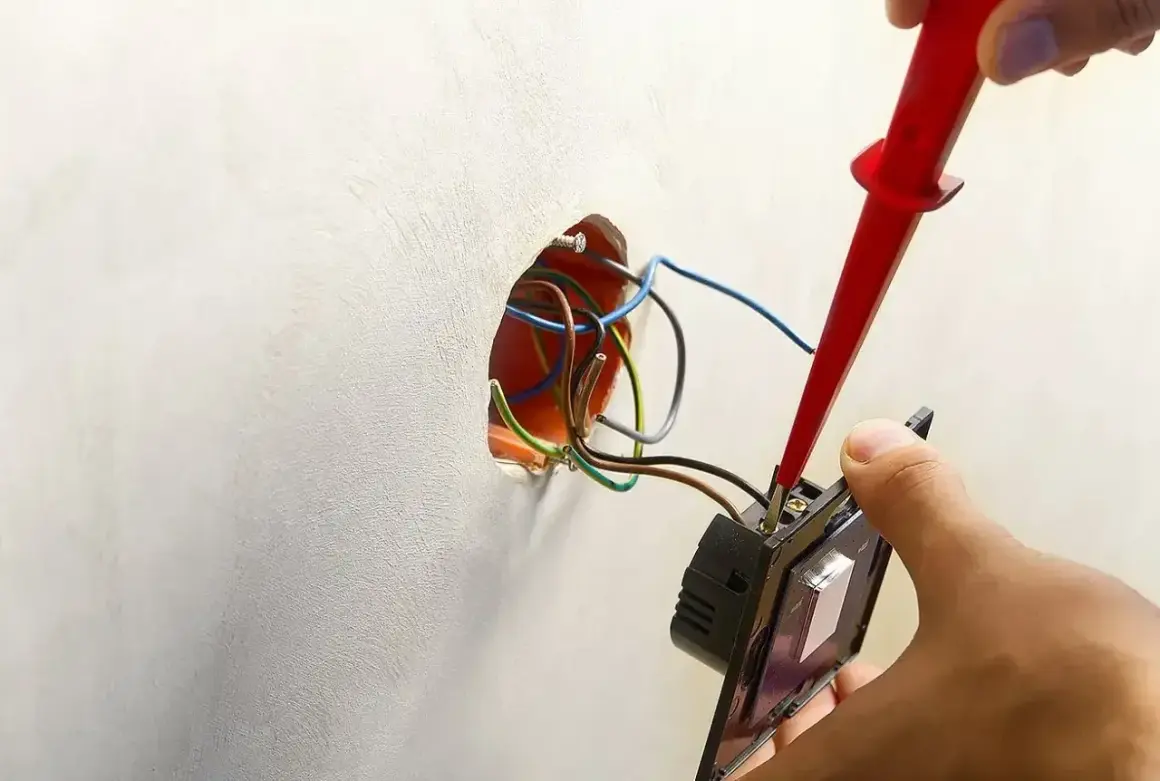

- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i upewnij się testerem, że na przewodach nie ma napięcia.
- Zdejmij ramkę i wyjmij mechanizm z puszki, ale nie ciągnij przewodów na siłę.
- Odszukaj przewód fazowy, czyli ten, który ma zasilać łącznik.
- Podłącz fazę do zacisku L lub COM.
- Dwa przewody prowadzące do lamp lub sekcji oświetlenia wpinij do L1 i L2.
- Jeżeli instalacja w puszce zawiera neutralny i ochronny, połącz je w złączkach instalacyjnych poza łącznikiem.
- Dokręć wszystkie zaciski tak, aby miedź nie wystawała poza mechanizm.
- Wsuń przewody do puszki, zamocuj mechanizm i załóż ramkę.
- Włącz zasilanie i sprawdź działanie obu klawiszy osobno.
Jeśli po testach okaże się, że klawisze obsługują odwrotne sekcje niż planowałeś, zwykle wystarczy zamienić miejscami przewody na L1 i L2. To drobna korekta, a nie błąd instalacji. Ja zawsze robię też krótką kontrolę po kilku przełączeniach, bo luźny styk potrafi wyjść dopiero po czasie.
W niektórych modelach dwa klawisze mają wspólne zasilanie tylko wtedy, gdy zrobisz mostek zgodnie z instrukcją producenta. Warto to sprawdzić przed montażem, bo na rynku są zarówno mechanizmy z jednym wspólnym wejściem, jak i takie, które mają wyraźnie rozdzielone tory. To detal, ale właśnie takie detale decydują o tym, czy podłączenie działa od razu.
Najczęstsze błędy, które psują działanie instalacji
Przy tym typie prac największy problem nie wynika z samego łącznika, tylko z pośpiechu i zbyt dużego zaufania do kolorów. Widziałem instalacje, w których ktoś podłączył wszystko „zgodnie z logiką”, a potem zastanawiał się, dlaczego wyzwala zabezpieczenie albo działa tylko jedna sekcja światła. Najczęściej winny jest jeden z kilku powtarzalnych błędów.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Pomylenie L z N | Układ nie działa poprawnie, a czasem wybija zabezpieczenie | Sprawdzam napięcie i nie opieram się tylko na kolorze |
| Podłączenie jednego przewodu do obu wyjść | Oba klawisze sterują tym samym obwodem | Trzymam osobne wyjścia L1 i L2 dla dwóch sekcji |
| Luźny zacisk | Migotanie, grzanie się mechanizmu, czasem trzaski | Dokręcam przewody i kontroluję, czy miedź nie wystaje |
| Zgadywanie po kolorach w starej instalacji | Pomyłka w identyfikacji przewodów | Robię zdjęcie, mierzę i oznaczam przewody przed rozpięciem |
| Kupno złego typu osprzętu | Brak zgodności z układem w ścianie | Sprawdzam, czy potrzebny jest świecznikowy, a nie schodowy |
Najbardziej niebezpieczny jest przypadek, w którym instalacja wygląda „prawie dobrze”, ale przewody są skrócone, izolacja jest krucha albo ktoś wcześniej wykonał prowizoryczne mostki. W takiej sytuacji nie próbuję ratować wszystkiego na siłę. Lepiej zatrzymać się na etapie diagnozy niż później poprawiać zwarcie po ciemku.
Jak sprawdzić montaż po włączeniu zasilania
Po montażu nie ograniczam się do prostego testu „działa albo nie działa”. Sprawdzam każdy klawisz osobno, potem kilka razy z rzędu i na końcu oglądam, czy mechanizm nie nagrzewa się nadmiernie. To prosty sposób na wykrycie luźnego zacisku albo źle dobranego przewodu, zanim problem urośnie.
- Jeśli światło nie zapala się wcale, wracam do przewodu fazowego i wspólnego zacisku.
- Jeśli zapala się niewłaściwa sekcja, zamieniam miejscami L1 i L2.
- Jeśli słychać trzaski albo widać iskrzenie, natychmiast wyłączam zasilanie.
- Jeśli po przełączeniu wyzwala zabezpieczenie, szukam zwarcia albo uszkodzonej izolacji.
- Jeśli wszystko działa, ale mechanizm jest wyraźnie ciepły, sprawdzam docisk przewodów jeszcze raz.
Dobry test powinien być spokojny i metodyczny. Ja zwykle przełączam klawisze kilka razy w obu kierunkach, bo dopiero wtedy widać, czy styki pracują pewnie, czy tylko „na chwilę” łapią kontakt. Przy oświetleniu takie testy naprawdę mają znaczenie.
Kiedy ten układ nie wystarcza i trzeba zmienić podejście
Nie każda puszka daje się opisać tym samym schematem. Jeśli w ścianie są tylko dwie żyły, najczęściej nie zbudujesz z nich niezależnego sterowania dwoma obwodami. Jeśli chcesz sterować światłem z dwóch miejsc, potrzebujesz rozwiązania schodowego. A jeśli planujesz moduł smart, może się okazać, że producent wymaga przewodu neutralnego w puszce, którego w klasycznym łączniku w ogóle się nie używa.
| Sytuacja | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| W puszce są tylko dwa przewody | Brakuje osobnych wyjść do dwóch obwodów | Sprawdzam układ przy lampie albo planuję dodatkowy przewód |
| Światło ma być sterowane z dwóch miejsc | To nie jest układ świecznikowy | Wybieram łącznik schodowy i odpowiedni schemat |
| Montujesz moduł inteligentny | Może być potrzebny neutralny w puszce | Sprawdzam wymagania producenta przed zakupem |
| Oprawa ma osobne sekcje, ale jeden przewód zasilający | Układ może wymagać przeróbki przy lampie | Weryfikuję połączenia w oprawie, nie tylko przy ścianie |
To właśnie ten etap najczęściej rozstrzyga, czy wystarczy prosty montaż, czy potrzebna będzie zmiana połączeń w puszce albo przy oprawie. Ja wolę tę prawdę powiedzieć wcześniej, bo oszczędza to nie tylko czas, ale też nerwy i ryzyko niepotrzebnego rozbierania instalacji.
Co warto zapamiętać przed zamknięciem puszki
Najważniejsza zasada jest prosta: faza trafia na zacisk wspólny, a dwa pozostałe przewody idą na wyjścia. Reszta to już porządne rozpoznanie przewodów, solidne dokręcenie zacisków i sprawdzenie, czy układ rzeczywiście odpowiada temu, co chcesz sterować. W klasycznym montażu nie ma miejsca na zgadywanie, bo oświetlenie ma działać przewidywalnie od pierwszego przełączenia.Ja przed założeniem ramki zawsze robię jeszcze jedną rzecz: sprawdzam, czy przewody nie są naciągnięte, a miedź nie wystaje z zacisków. To mały detal, ale właśnie on najczęściej odróżnia poprawny montaż od instalacji, która po kilku dniach zaczyna sprawiać kłopoty. Jeśli którykolwiek przewód nie daje się jednoznacznie przypisać do L, L1 lub L2, zatrzymuję się i wracam do pomiaru zamiast iść dalej na wyczucie.
