Włącznik światła na neutralnym - Dlaczego to błąd?

Włącznik światła na przewodzie neutralnym to jeden z tych błędów, które nie zawsze od razu wywołują awarię, ale potrafią zostawić oprawę pod napięciem mimo wyłączenia światła. W tym tekście wyjaśniam, dlaczego w instalacji 230 V rozłącza się fazę, co grozi przy odcięciu neutralnego, jak rozpoznać taki układ w domu i kiedy przewód N jest potrzebny wyłącznie jako zasilanie elektroniki, na przykład w łącznikach smart.

Dlaczego włącznik powinien rozłączać fazę, a nie neutralny

W typowym obwodzie światła przewód fazowy niesie napięcie zasilające, a neutralny zamyka obwód. Jeśli łącznik odcina fazę, oprawa po wyłączeniu jest faktycznie odseparowana od potencjału niebezpiecznego dla użytkownika. Jeśli odcinasz neutralny, faza nadal dochodzi do lampy, więc metalowe elementy, gwint oprawki albo fragmenty wewnętrznej elektroniki mogą pozostać pod napięciem względem ziemi.

To właśnie dlatego zwykły łącznik jednobiegunowy nie jest miejscem na neutralny. Nie chodzi o to, czy żarówka zgaśnie, tylko o to, czy po wyłączeniu instalacja jest bezpieczna podczas wymiany źródła światła albo serwisu. W praktyce rozłącza się przewód L, a N przechodzi dalej ciągle.

W instalacjach domowych 230 V taki układ jest po prostu rozsądniejszy. Przy zachowaniu tej zasady oprawa przestaje być „na żywo” od strony użytkownika, a ryzyko porażenia spada tam, gdzie powinno: przy błędnym dotyku wyeliminowanym przez prawidłowe odłączenie zasilania. Gdy ten układ jest zrobiony odwrotnie, objawy bywają zdradliwe, więc warto od razu wiedzieć, czego szukać dalej.

Co dzieje się, gdy ktoś odetnie niewłaściwy przewód

Najbardziej mylące jest to, że światło często działa „normalnie” przez lata. Problem ujawnia się dopiero wtedy, gdy ktoś dotknie elementów oprawy, wymieni żarówkę albo podłączy ściemniacz LED, który ma niewielki prąd upływu. Wtedy pojawiają się sytuacje, które łatwo zrzucić na wadliwą żarówkę, choć źródło kłopotu leży w samej topologii obwodu.

Prąd upływu to bardzo mały, niepożądany przepływ energii. Dla elektroniki bywa wystarczający, by podtrzymać zasilanie modułu lub spowodować lekkie żarzenie LED-ów. Dla użytkownika to jednak sygnał ostrzegawczy, bo układ nie zachowuje się tak, jak powinien po wyłączeniu.

• Oprawa może pozostać pod napięciem po wyłączeniu - szczególnie gdy obudowa ma elementy metalowe albo wewnętrzny zasilacz LED.
• Tester bezkontaktowy może pokazywać napięcie tam, gdzie użytkownik spodziewa się pełnego odłączenia. To nie zawsze rozstrzyga sprawę samodzielnie, ale jest sygnałem ostrzegawczym.
• LED-y potrafią żarzyć się słabo z powodu prądu upływu, co bywa mylone z „dziwną żarówką”, a w rzeczywistości wskazuje na nieprawidłowy układ lub osprzęt nie do końca dopasowany do obciążenia.
• Wymiana źródła światła staje się ryzykowna, bo użytkownik sądzi, że wyłącznik odcina cały obwód, a tak nie jest.

W praktyce właśnie te drobne objawy najczęściej zdradzają błąd w okablowaniu. Jeśli je widzisz, nie zakładaj od razu awarii lampy - najpierw trzeba sprawdzić sam sposób rozłączenia obwodu.

Jak rozpoznać błędne podłączenie bez zgadywania

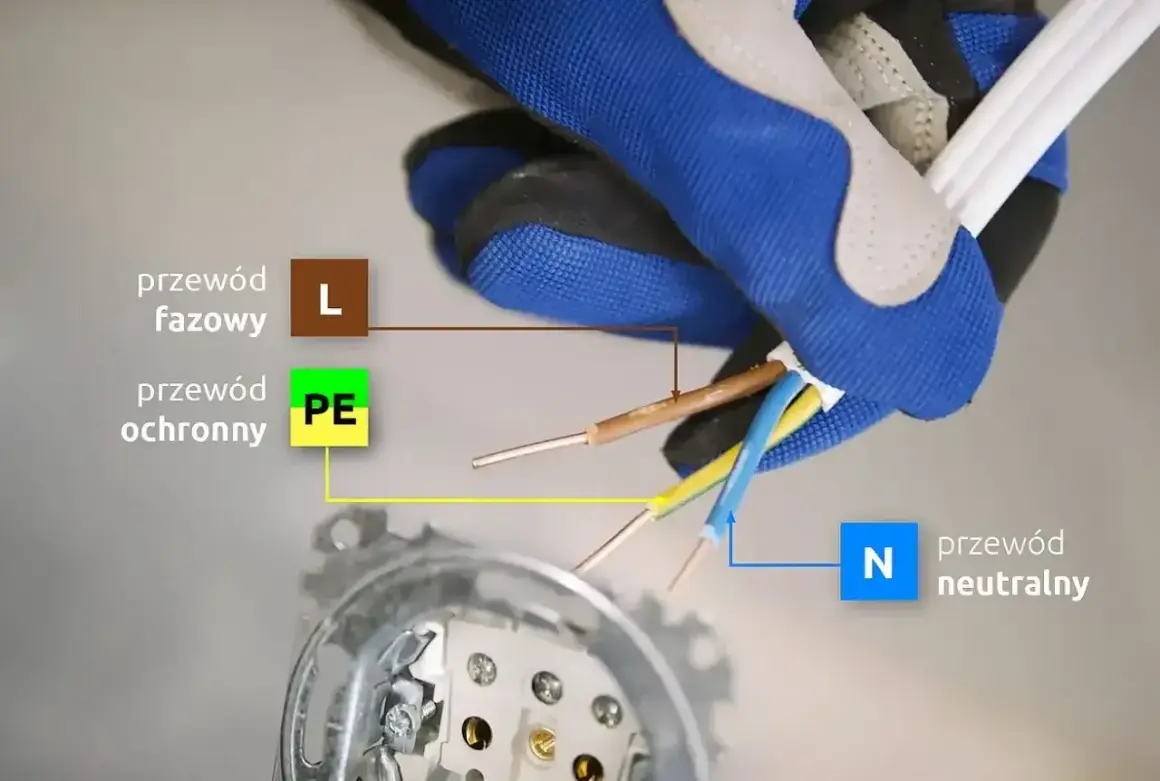

Ja najpierw patrzę na kontekst, nie na sam kolor przewodu. W nowoczesnej instalacji brązowy lub czarny zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny PE, ale w starszych obwodach zdarzają się wyjątki i przeróbki po poprzednich remontach. Sam kolor żyły nie wystarczy, żeby uznać układ za poprawny.

Jeśli chcesz ocenić sytuację rozsądnie, zwróć uwagę na trzy rzeczy:

1. Czy po wyłączeniu lampy wciąż da się wykryć napięcie w oprawie albo na przewodzie doprowadzającym?
2. Czy w puszce włącznika znajduje się przewód neutralny, czy tylko faza i przewód do lampy?
3. Czy osprzęt ma oznaczenia L, N, COM, Lin albo L1 i czy ktoś nie pomylił funkcji zacisków?

Do potwierdzenia używa się próbnika dwubiegunowego albo miernika, a nie samej „śrubokrętowej neonówki”. Ta pierwsza metoda pokazuje rzeczywiste różnice potencjałów, druga bywa zbyt łatwa do oszukania przez zakłócenia i upływy w LED-ach. Jeśli nie masz pewności, traktuję wynik jako wskazówkę, nie jako ostateczny werdykt.

Warto też pamiętać, że w starszych mieszkaniach niebieska żyła nie zawsze była wykorzystana zgodnie z dzisiejszymi zasadami, dlatego szybkie wnioski po samym kolorze często prowadzą na manowce. I tu pojawia się ważne rozróżnienie: neutralny bywa potrzebny w puszce, ale to nie znaczy, że ma być przerywany.

Kiedy neutralny jest potrzebny, ale nie powinien być przełączany

Nowoczesny osprzęt często potrzebuje żyły N, żeby zasilić elektronikę, wyświetlacz, moduł Wi-Fi albo delikatny układ pomiarowy. To dotyczy zwłaszcza inteligentnych łączników, ściemniaczy i czujników ruchu. W takim przypadku neutralny pozostaje stałym przewodem zasilającym, a samą lampę nadal odcina faza.

To rozróżnienie jest szczególnie ważne w smart home. Wiele osób widzi opis „wymaga przewodu neutralnego” i automatycznie zakłada, że chodzi o przełączanie neutralnego. Nie, to dwa różne pojęcia. Jedno oznacza, że elektronika ma skąd brać zasilanie. Drugie oznacza błędny sposób rozłączania obwodu.

Ta tabela dobrze pokazuje, skąd bierze się większość pomyłek. W puszce mogą spotkać się różne cele: bezpieczeństwo, zasilanie elektroniki i zwykłe sterowanie światłem. Jeśli nie rozdzielisz tych pojęć, bardzo łatwo pomylić „potrzebuję neutralnego” z „mam nim rozłączać obwód”.

Jak naprawić układ i kiedy wezwać elektryka

Jeżeli masz do czynienia z pojedynczym punktem świetlnym i widzisz, że łącznik pracuje na neutralnym, poprawka zwykle polega na przywróceniu właściwej roli przewodów: faza ma przechodzić przez łącznik, neutralny ma iść ciągle do oprawy, a PE ma pozostać nieprzerwany. Brzmi prosto, ale w praktyce bywa trudniejsze, jeśli instalacja jest stara, przewody są skrócone albo w puszce nie ma zapasu miejsca.

Ja traktuję to jako pracę, której nie robi się „na oko”. Bezpieczny tok działania wygląda tak:

1. Wyłącz zasilanie odpowiedniego obwodu i sprawdź brak napięcia.
2. Ustal funkcję żył, nie tylko ich kolor.
3. Przy zwykłym łączniku przeprowadź L przez wyłącznik, N pozostaw ciągły, PE prowadź bez przerw.
4. Jeśli masz smart switch, sprawdź instrukcję producenta, bo układ zacisków i wymagania wobec N bywają różne.

W prostym przypadku taka korekta zajmuje zwykle kilkadziesiąt minut. Jeśli jednak instalacja jest aluminiowa, przewody są kruche, puszka jest ciasna albo oprawa ma elementy metalowe i brak jasnych oznaczeń, lepiej nie ryzykować samodzielnej przeróbki. Wtedy jeden błąd przy zacisku potrafi kosztować więcej niż wizyta fachowca.

Najczęstszy błąd, który widzę, to próba naprawy przez zamianę dwóch żył bez wcześniejszego sprawdzenia, co naprawdę jest zasilaniem, a co powrotem do lampy. To zbyt duże uproszczenie. W instalacji elektrycznej liczy się funkcja przewodu, nie tylko to, gdzie akurat został wsunięty.

Co warto sprawdzić przy zamykaniu puszki

Przed zamknięciem puszki zawsze robię krótki przegląd kilku rzeczy. To zajmuje minutę, a często oszczędza kolejnego demontażu i szukania „dlaczego światło dziwnie zachowuje się po tygodniu”.

• Faza L przechodzi przez łącznik, a neutralny N nie jest przerywany w zwykłym obwodzie lampy.
• Przewód ochronny PE jest ciągły i nie został wykorzystany do żadnej dodatkowej funkcji.
• Żaden zacisk nie ściska odsłoniętej żyły ani nie zostawia zbyt małego marginesu izolacji.
• Osprzęt nie jest upchnięty na siłę, bo naprężone przewody lubią wypadać po kilku cyklach przełączania.
• W smart łączniku układ jest zgodny z instrukcją, a przewód neutralny zasila elektronikę, zamiast błędnie rozłączać obwód.

Dobrze wykonany punkt świetlny nie ma zaskakiwać po latach. Ma po prostu gasić lampę, a nie zostawiać napięcie tam, gdzie użytkownik spodziewa się pełnego odłączenia. Jeśli układ budzi choć cień wątpliwości, lepiej zatrzymać się na etapie identyfikacji przewodów niż zamykać puszkę na próbę.
