Pytanie, czym jest napięcie elektryczne, pojawia się zwykle przy wyborze zasilacza, podłączaniu oświetlenia LED albo sprawdzaniu parametrów instalacji. Wyjaśniam tu, co oznacza napięcie, czym różni się od natężenia prądu, jak odczytywać wartości 230 V i 400 V oraz które parametry i normy mają znaczenie w domu. Dodaję też praktyczne przykłady związane z oświetleniem i inteligentnymi instalacjami.
Napięcie decyduje o tym, jak urządzenie może pracować
- Napięcie to różnica potencjałów, która umożliwia przepływ prądu w obwodzie.
- Jego jednostką jest wolt, oznaczany symbolem V.
- W polskich gniazdach występuje zwykle 230 V AC i 50 Hz.
- Instalacja trójfazowa ma napięcie 400 V między przewodami fazowymi.
- Dla urządzenia liczy się nie tylko wartość napięcia, ale też rodzaj prądu, częstotliwość i tolerancja.
Napięcie elektryczne w prostych słowach
Napięcie elektryczne można rozumieć jako różnicę potencjałów między dwoma punktami. To właśnie ona tworzy warunki, w których ładunki elektryczne mogą się przemieszczać. Bez napięcia nie popłynie prąd, podobnie jak woda nie ruszy rurą bez różnicy ciśnień.
To porównanie pomaga na początku, ale ma ograniczenia. Napięcie nie jest „ilością prądu” i nie oznacza automatycznie, że urządzenie pobiera dużo energii. Mówi raczej o tym, jak silny impuls energetyczny może zostać przekazany ładunkom w danym obwodzie.
W fizyce napięcie oznacza się literą U, a podstawowy wzór wygląda tak:
U = W / q
Symbol W oznacza pracę lub energię, a q oznacza ładunek elektryczny. Jeden wolt występuje wtedy, gdy na ładunek o wartości jednego kulomba przypada energia jednego dżula.
W praktyce domowej nie trzeba wykonywać takich obliczeń, żeby korzystać z tej wiedzy. Wystarczy zapamiętać, że napięcie musi być zgodne z wymaganiami urządzenia. Zasilacz 12 V DC podłączony do instalacji 230 V może ulec natychmiastowemu uszkodzeniu i stworzyć zagrożenie.
Od napięcia do prądu i mocy
Napięcie i natężenie prądu są ze sobą powiązane, ale opisują różne rzeczy. Napięcie określa różnicę potencjałów, natomiast natężenie, oznaczane literą I i mierzone w amperach, mówi o tym, jaki ładunek przepływa przez obwód w jednostce czasu.
Najprostszy związek między nimi pokazuje prawo Ohma:
U = I × R
Litera R oznacza rezystancję, czyli opór elektryczny wyrażany w omach. Jeżeli opór pozostaje taki sam, zwiększenie napięcia powoduje wzrost natężenia prądu. Właśnie dlatego nie wolno zastępować zasilacza innym modelem tylko dlatego, że ma podobną wtyczkę.
Dla użytkownika równie ważna jest moc. W obwodzie prądu stałego oblicza się ją ze wzoru:
P = U × I
Przykładowa taśma LED zasilana napięciem 12 V i pobierająca 2 A ma moc 24 W. Zasilacz powinien mieć co najmniej taką moc, a najlepiej około 20-30% zapasu. Zbyt mały zapas może powodować przegrzewanie, migotanie światła albo samoczynne wyłączanie sterownika.
| Parametr | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Napięcie | U | wolt, V | Różnicę potencjałów między punktami obwodu |
| Natężenie prądu | I | amper, A | Przepływ ładunku elektrycznego |
| Rezystancja | R | om, Ω | Opór stawiany przepływowi prądu |
| Moc | P | wat, W | Tempo pobierania lub przetwarzania energii |
To rozróżnienie przydaje się także przy inteligentnym oświetleniu. Żarówka LED może mieć niewielką moc, ale jej elektronika nadal wymaga właściwego napięcia i odpowiedniego sterowania. Sam fakt, że urządzenie pobiera tylko 8 W, nie oznacza, że można zasilać je dowolnym źródłem.
Jakie rodzaje napięcia spotykamy w domu
Napięcie stałe DC
W napięciu stałym biegunowość pozostaje taka sama. Jeden zacisk jest dodatni, drugi ujemny, a przepływ energii ma stały kierunek. Z takim napięciem pracują między innymi baterie, powerbanki, akumulatory, taśmy LED i większość elektroniki.
Popularne wartości to 5 V, 12 V i 24 V. Taśmy LED 12 V są wygodne w małych instalacjach, natomiast warianty 24 V lepiej sprawdzają się przy dłuższych odcinkach, ponieważ przy tej samej mocy płynie mniejszy prąd. To ogranicza spadki napięcia i ułatwia uzyskanie równomiernego światła.
Napięcie przemienne AC
W napięciu przemiennym kierunek i wartość napięcia zmieniają się okresowo. W polskiej sieci niskiego napięcia standardem jest 230 V i częstotliwość 50 Hz. Oznacza to, że przebieg napięcia zmienia się cyklicznie 50 razy na sekundę, choć jego chwilowa wartość nie jest cały czas równa 230 V.
Wartość podawana na gniazdku to napięcie skuteczne. Dla idealnego przebiegu sinusoidalnego 230 V skutecznego odpowiada około 325 V wartości szczytowej. To jeden z powodów, dla których napięcie sieciowe jest niebezpieczne nawet wtedy, gdy miernik pokazuje „tylko” 230 V.
Napięcie fazowe i międzyfazowe
W instalacji jednofazowej napięcie między przewodem fazowym a neutralnym wynosi nominalnie 230 V. W instalacji trójfazowej napięcie między dwiema fazami wynosi około 400 V, dlatego potocznie mówi się o instalacji 230/400 V.
W domu 400 V wykorzystuje się między innymi do zasilania płyt indukcyjnych, dużych silników czy urządzeń o wysokiej mocy. Nie oznacza to jednak, że każde urządzenie trójfazowe wymaga pełnych 400 V. Ostatecznie trzeba sprawdzić schemat i tabliczkę znamionową konkretnego odbiornika.
| Przykład | Typ napięcia | Typowa wartość | Zastosowanie |
|---|---|---|---|
| Bateria | DC | 1,5 V lub 3,7 V | Małe urządzenia i elektronika |
| Taśma LED | DC | 12 V lub 24 V | Oświetlenie dekoracyjne i funkcjonalne |
| USB | DC | 5 V | Ładowanie i zasilanie elektroniki |
| Gniazdo domowe | AC | 230 V | Sprzęt AGD, RTV i oświetlenie |
| Instalacja trójfazowa | AC | 400 V między fazami | Urządzenia o większej mocy |
230 V w Polsce i najważniejsze parametry sieci
Wartość 230 V jest napięciem znamionowym, czyli wartością, do której projektuje się urządzenia i instalacje. W realnej sieci napięcie może się nieznacznie zmieniać pod wpływem obciążenia, odległości od transformatora, jakości połączeń i pracy innych odbiorników.
Parametry jakości energii opisuje między innymi norma EN 50160. Dla sieci niskiego napięcia przyjmuje się, że napięcie powinno zasadniczo mieścić się w granicach około 230 V ±10%, czyli mniej więcej od 207 do 253 V dla określonych pomiarów i czasu obserwacji. Nie oznacza to, że każda krótkotrwała zmiana poza tym zakresem natychmiast oznacza awarię.
Poza samą wartością napięcia znaczenie mają także:
- częstotliwość, standardowo 50 Hz w sieci przemiennej,
- kształt przebiegu, który powinien być zbliżony do sinusoidy,
- spadki i wzrosty napięcia, często związane z dużymi odbiornikami,
- migotanie światła, szczególnie widoczne przy słabej jakości zasilaczach LED,
- harmoniczne, czyli dodatkowe składowe przebiegu powodowane przez nieliniowe odbiorniki.
W domu nie trzeba stale monitorować tych parametrów. Gdy jednak lampy regularnie przygasają, sterowniki się resetują, a zasilacze wyraźnie się nagrzewają, problemem może być nie sam produkt, lecz jakość zasilania. W takiej sytuacji pojedynczy pomiar prostym miernikiem może nie wystarczyć, bo nie pokaże wszystkich krótkotrwałych zakłóceń.
Norma PN-EN 60038 porządkuje znormalizowane wartości napięć stosowanych w systemach elektroenergetycznych i urządzeniach. Dla użytkownika najważniejszy wniosek jest praktyczny: oznaczenie 230 V, 400 V, 24 V czy 12 V określa wymagane warunki pracy, a nie orientacyjną sugestię producenta.
Jak napięcie wpływa na oświetlenie i automatykę domową
W oświetleniu napięcie jest jednym z pierwszych parametrów, które sprawdzam przed zakupem lub podłączeniem urządzenia. Oprawa przeznaczona do 230 V może mieć wbudowany zasilacz, podczas gdy taśma LED 24 V wymaga osobnego zasilacza i nie może być podłączona bezpośrednio do gniazdka.
Taśmy LED i spadki napięcia
Przy długiej taśmie LED napięcie stopniowo spada na przewodach i ścieżkach miedzianych. Objawem jest jaśniejszy początek i ciemniejszy koniec taśmy. Zwiększenie napięcia ponad wartość znamionową nie jest dobrym rozwiązaniem, ponieważ może przegrzewać diody i skracać ich trwałość.
Lepszą metodą jest zasilanie taśmy z kilku punktów, zastosowanie krótszych odcinków albo wybór wariantu 24 V. W praktyce 24 V daje większy margines przy długich instalacjach, ale nie usuwa problemu całkowicie. Nadal trzeba dobrać właściwy przekrój przewodów i moc zasilacza.
Ściemniacze i inteligentne sterowanie
Nie każdy ściemniacz współpracuje z każdą lampą LED. Urządzenie może wymagać sterowania fazowego po stronie 230 V, sygnału PWM po stronie 12 lub 24 V albo komunikacji cyfrowej, takiej jak DALI czy system producenta.
Najczęstszy błąd polega na połączeniu kompatybilnego na pierwszy rzut oka modułu z nieodpowiednim typem zasilacza. Skutkiem może być migotanie, buczenie, ograniczony zakres regulacji albo samoczynne wyłączanie. Dlatego oprócz napięcia trzeba sprawdzić minimalne obciążenie, maksymalną moc i rodzaj sterowania.
Przeczytaj również: IP20 - Co to znaczy i gdzie stosować? Uniknij błędów!
Zasilacze w systemach smart home
Czujniki, przekaźniki i sterowniki automatyki często pracują przy napięciu 5 V, 12 V lub 24 V. W instalacjach niskonapięciowych bezpieczeństwo jest większe, ale błędna polaryzacja nadal może uszkodzić elektronikę. Przed podłączeniem sprawdzam oznaczenia V+, V-, L, N oraz COM, bo podobny wygląd zacisków nie oznacza takiej samej funkcji.
Warto też pamiętać o poborze prądu w stanie czuwania. Zasilacz może mieć właściwe napięcie, ale zbyt małą wydajność prądową. Przykładowo sterownik wymagający 24 V i 1 A potrzebuje źródła o mocy co najmniej 24 W, najlepiej z zapasem. Większa wydajność prądowa zasilacza nie „wpycha” dodatkowego prądu do urządzenia, o ile napięcie jest prawidłowe.
Jak bezpiecznie sprawdzić napięcie
Pomiar napięcia wykonuje się równolegle do badanego elementu, czyli przykładając sondy do dwóch punktów, między którymi chcemy znać różnicę potencjałów. To odróżnia go od pomiaru natężenia, przy którym miernik włącza się szeregowo i łatwo można doprowadzić do zwarcia.

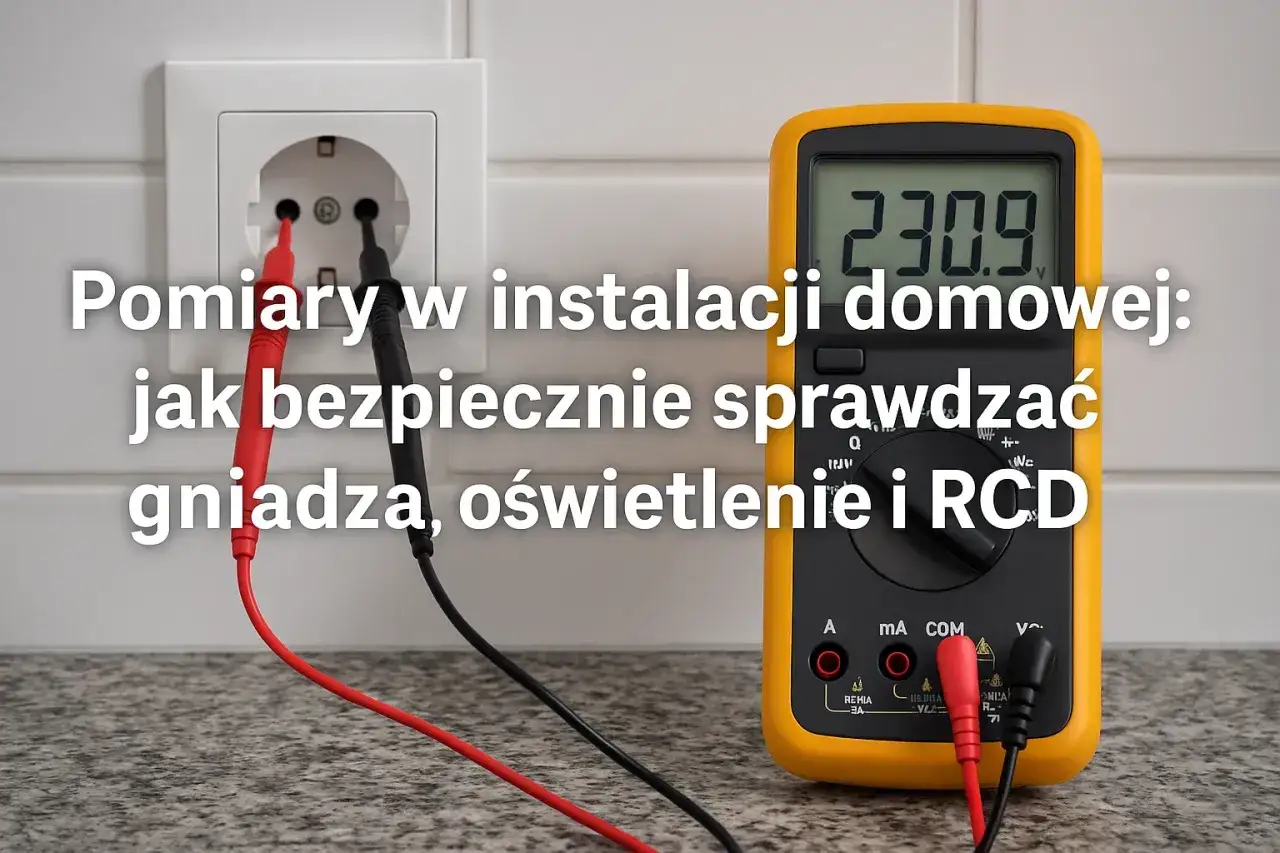

Przy pomiarze gniazdka 230 V trzeba ustawić odpowiedni zakres napięcia przemiennego, oznaczany zwykle jako V~ lub AC. Dla baterii i taśm LED wybiera się napięcie stałe, często opisane jako V⎓ lub DC. Nieprawidłowe ustawienie może dać błędny wynik, a w niektórych sytuacjach także uszkodzić miernik.
Osoba bez doświadczenia nie powinna otwierać rozdzielnicy, manipulować przewodami ani wykonywać pomiarów na odsłoniętych częściach instalacji. Napięcie 230 V może spowodować ciężkie obrażenia lub śmierć. Przy wątpliwościach bezpieczniejszym wyborem jest elektryk z odpowiednimi kwalifikacjami, szczególnie gdy problem dotyczy instalacji stałej.
Podczas diagnozowania urządzenia warto sprawdzić kolejno:
- napięcie podane na tabliczce znamionowej lub obudowie,
- rodzaj prądu, czyli AC albo DC,
- polaryzację przy zasilaniu stałym,
- rzeczywiste napięcie na zaciskach pod obciążeniem,
- moc i wydajność prądową zasilacza.
Sam odczyt napięcia bez obciążenia bywa mylący. Zasilacz może pokazywać prawidłowe 24 V, a po podłączeniu taśmy spadać do znacznie niższej wartości. Taki test często szybciej wskazuje zużyty zasilacz, zbyt długie przewody albo przeciążenie niż wymiana kolejnych elementów na chybił trafił.
Co zapamiętać przed doborem urządzenia
Napięcie nie jest parametrem, który można dobierać „mniej więcej”. Urządzenie powinno otrzymać wartość zgodną z dokumentacją, właściwy rodzaj prądu i odpowiednią polaryzację. Mała różnica w przypadku niektórych układów może być dopuszczalna, ale decyzję powinien określać producent, a nie przypadkowy eksperyment.
W domowej instalacji najczęściej spotkasz 230 V AC, w obwodach oświetlenia LED 12 lub 24 V DC, a w zasilaniu trójfazowym około 400 V AC. Te liczby opisują różne zastosowania i nie są wzajemnie zamienne.
Moja praktyczna zasada jest prosta: najpierw sprawdzam napięcie znamionowe, potem rodzaj prądu, moc i sposób sterowania. Dopiero na końcu wybieram konkretny zasilacz, ściemniacz lub moduł smart home. Taka kolejność ogranicza ryzyko uszkodzeń i pozwala zbudować instalację, która działa stabilnie nie tylko pierwszego dnia.
