Najważniejsze w ochronie przepięciowej nie jest samo urządzenie, tylko jego pozycja w instalacji. Źle umieszczony ogranicznik działa słabiej, nawet jeśli ma dobry parametr katalogowy, a dobrze wpięty potrafi uratować elektronikę, automatykę domową i całą rozdzielnicę przed kosztowną awarią. W tym tekście pokazuję, gdzie taki aparat montuję w domu i mieszkaniu, kiedy wystarcza jeden stopień ochrony, a kiedy trzeba dołożyć kolejne oraz jakie błędy najczęściej psują efekt.
Najlepsze miejsce to wejście zasilania, a dalsze stopnie dobiera się do długości instalacji i wrażliwości odbiorników
- Główny ogranicznik montuje się w rozdzielnicy głównej, przy wejściu zasilania do budynku.
- Typ 2 trafia do podrozdzielnic, gdy obwody są dłuższe lub instalacja rozchodzi się po kilku strefach.
- Typ 3 montuje się lokalnie, tuż przy sprzęcie: routerze, TV, sterowniku alarmu, automatyce czy falowniku.
- Połączenia muszą być krótkie i proste; przy typie 2 dobrze celować w sumę poniżej 0,5 m.
- Jeśli od miejsca montażu do urządzeń jest więcej niż około 10 m, zwykle potrzebny jest kolejny stopień ochrony.
Gdzie montuje się ogranicznik przepięć w praktyce

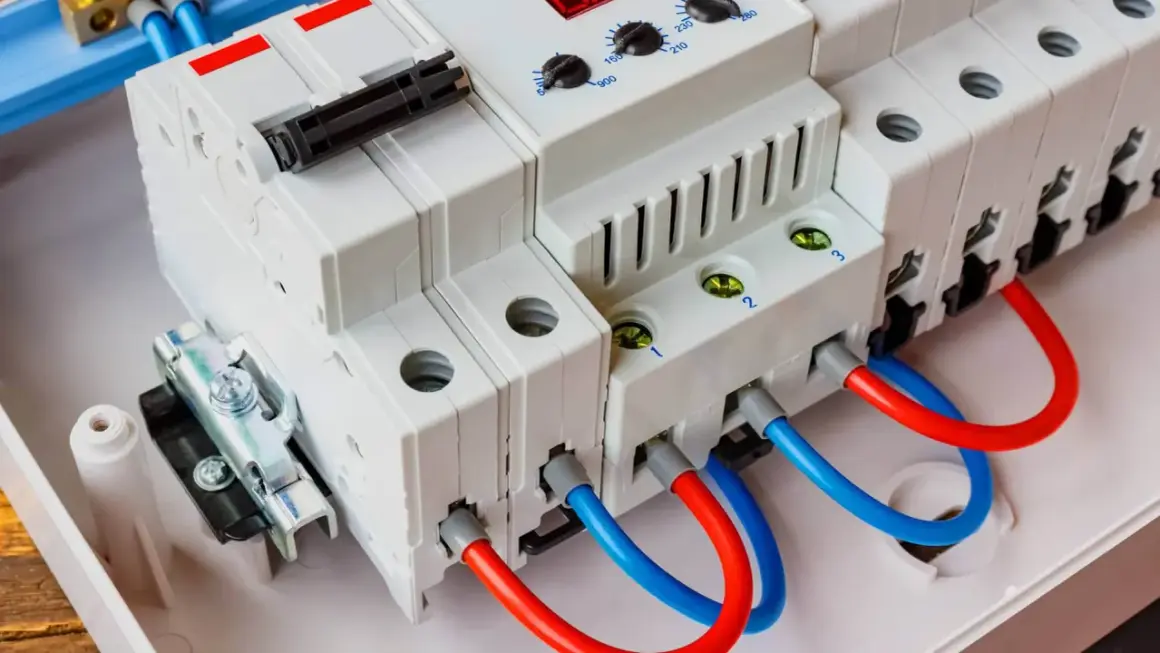

Najczęściej montuję go w głównej rozdzielnicy, możliwie blisko miejsca wejścia zasilania do budynku. To punkt, w którym przepięcie można zatrzymać zanim rozleje się po całej instalacji. Dopiero później dokładam ochronę miejscową, jeśli układ domu albo odległość do odbiorników tego wymaga.
| Typ SPD | Gdzie go montuję | Kiedy ma sens | Po co |
|---|---|---|---|
| Typ 1 | Rozdzielnica główna, złącze zasilające, miejsce wprowadzenia linii do budynku | Budynek z instalacją odgromową, zasilanie napowietrzne, wyższe ryzyko silnych udarów | Przyjmuje na siebie największą energię przepięcia |
| Typ 2 | Podrozdzielnica, rozdzielnica piętrowa, szafa sterownicza | Standardowa ochrona instalacji wewnętrznej, zwłaszcza przy dłuższych obwodach | Ogranicza to, co przedostaje się dalej po domu |
| Typ 3 | Tuż przy chronionym urządzeniu, w gnieździe, puszce, listwie lub adapterze | Sprzęt wrażliwy: router, TV, sterownik smart home, alarm, brama, elektronika biurowa | Daje ochronę lokalną na samym końcu instalacji |

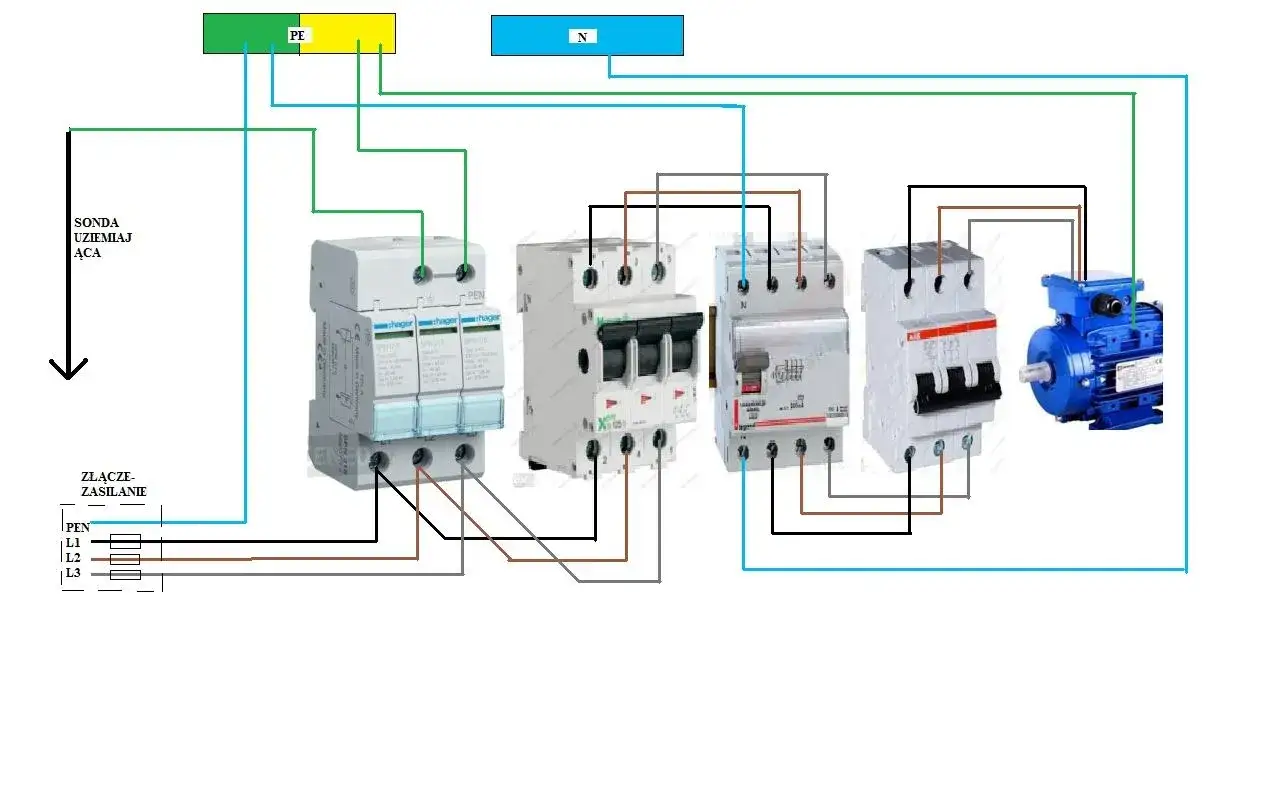

Jeżeli mam do dyspozycji tylko jedną sensowną lokalizację, zwykle zaczynam od ochrony na wejściu zasilania. W domu jednorodzinnym bardzo często najlepszym kompromisem jest moduł kombinowany typu 1 + 2 w rozdzielnicy głównej, bo łączy ochronę „na start” z ochroną instalacji wewnętrznej. Gdy przewody biegną dalej do garażu, na piętro albo do osobnej szafy automatyki, dokładam kolejny stopień bliżej tych obwodów.
To prowadzi do ważniejszego pytania: nie tylko gdzie, ale też według jakiego układu i rodzaju zasilania ten ogranicznik trzeba dobrać.
Jak dopasować miejsce montażu do typu zasilania i układu sieci
Sam punkt montażu nie wystarczy, bo inaczej zachowuje się instalacja z przyłączem napowietrznym, a inaczej ta z zasilaniem kablowym. Ja zawsze zaczynam od pytania, co wchodzi do budynku, jak daleko od rozdzielnicy głównej są najważniejsze odbiorniki i czy instalacja ma dodatkową ochronę odgromową.
Przyłącze napowietrzne i budynek z instalacją odgromową
W takim układzie główna ochrona powinna trafić na wejście zasilania do budynku, a bardzo często oznacza to typ 1 albo rozwiązanie kombinowane typu 1 + 2. To logiczne, bo tu ryzyko przeniesienia dużego udaru jest po prostu wyższe. W praktyce nie próbuję oszczędzać miejsca kosztem skuteczności, tylko zabezpieczam źródło problemu jak najwcześniej.
Zasilanie kablowe bez zewnętrznej ochrony odgromowej
Tu zwykle wystarcza typ 2 w rozdzielnicy głównej, o ile nie ma dodatkowych czynników ryzyka. Jeśli jednak instalacja wewnętrzna jest rozbudowana, a urządzenia stoją daleko od rozdzielnicy, dokładam ochronę miejscową. Sama obecność kabla ziemnego nie oznacza jeszcze, że można zrezygnować z ochrony, zwłaszcza gdy w domu działa sporo elektroniki i automatyki.
Przeczytaj również: Wykrywanie kabli w ścianie - Jak wiercić bezpiecznie?
Mieszkanie w bloku
W mieszkaniu patrzę przede wszystkim na to, czy ochrona została już zapewniona w rozdzielnicy budynku. Jeśli tak, w lokalnej tablicy mieszkaniowej często sens ma typ 2, a przy czułych urządzeniach także typ 3. Jeśli nie ma ochrony na wejściu całego obiektu, pojedynczy moduł w mieszkaniu nie rozwiązuje sprawy w pełni, bo przepięcie i tak może wejść do pionu zasilającego wcześniej. W takich sytuacjach trzeba myśleć systemowo, nie tylko lokalnie.
Praktyczna zasada jest prosta: typ 1 daje ochronę na wejściu, typ 2 porządkuje instalację wewnętrzną, a typ 3 dba o końcówkę. Gdy to rozumiesz, łatwiej ocenić, czy kolejny problem wynika z doboru aparatu, czy z jego położenia. Następny krok to już same przewody, bo to one bardzo często decydują o końcowym efekcie.
Dlaczego długość przewodów decyduje o skuteczności ochrony
To jest punkt, który w praktyce bywa lekceważony, a potem ktoś dziwi się, że „dobry ogranicznik nie działa jak trzeba”. Działa, tylko instalacja dookoła niego wprowadza za dużo dodatkowej indukcyjności. Im dłuższe i bardziej poprowadzone „naokoło” przewody, tym wyższe napięcie resztkowe trafia do chronionych urządzeń.
- Prowadzę przewody możliwie najkrócej i najprościej, bez zbędnych łuków i pętli.
- Przy typie 2 celuję w sumę połączeń poniżej 0,5 m.
- Przy typie 1 też trzymam się zasady „jak najkrócej”; w praktyce warto dążyć do 0,5 m, a 1 m traktować już jako granicę, nie standard.
- Jeżeli nie da się zmieścić aparatu bez wydłużania połączeń, wolę przearanżować rozdzielnicę niż „ratować” montaż dłuższym kablem.
- SPD ustawiam blisko szyny PE i miejsca wprowadzenia zasilania, żeby ścieżka do uziemienia była możliwie krótka.
Ja patrzę na to bardzo praktycznie: ogranicznik ma skracać drogę przepięcia do ziemi, a nie tworzyć dla niego dodatkowy odcinek kabla. Właśnie dlatego w dobrze zaprojektowanej rozdzielnicy większą różnicę robi układ przewodów niż sama marka modułu. Skoro to już jasne, pora nazwać błędy, które najczęściej psują cały efekt.
Najczęstsze błędy przy montażu ogranicznika przepięć
Wielu problemów da się uniknąć, jeśli od razu odrzuci się kilka złych nawyków. Nie są to błędy spektakularne, ale właśnie dlatego pojawiają się najczęściej.
- Montaż zbyt daleko od wejścia zasilania do budynku.
- Jeden aparat w całym domu mimo długich obwodów rozchodzących się na kilka kondygnacji.
- Brak koordynacji między typem 1, 2 i 3, czyli próba ochrony wszystkiego jednym modułem.
- Zbyt długie przewody połączeniowe, prowadzone w pętlach albo „na krzyż”.
- Dobór aparatu bez sprawdzenia układu sieci i bez uwzględnienia tego, czy w rozdzielnicy jest jeszcze miejsce na właściwe zabezpieczenie nadprądowe.
- Mieszanie urządzeń bez sprawdzenia ich kompatybilności.
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś montuje ogranicznik tylko po to, by „był w rozdzielnicy”, a nie po to, by chronił konkretny obszar instalacji. Taki aparat może wyglądać poprawnie, ale nie daje pełnej korzyści. To szczególnie ważne w domach z automatyką, fotowoltaiką i większą liczbą urządzeń wrażliwych, bo tam awaria jednego elementu potrafi zatrzymać kilka funkcji naraz.
Kiedy jeden ogranicznik to za mało w domu z automatyką i PV
W nowoczesnym domu nie patrzę już tylko na główną rozdzielnicę. Jeśli działa tam inteligentne sterowanie, monitoring, sieć Wi‑Fi, rekuperacja, pompa ciepła albo instalacja PV, ochrona miejscowa robi się równie ważna jak ta w punkcie wejścia. W praktyce najczęściej chronię nie tylko zasilanie, ale też to, co ma najwyższą wartość użytkową: router, switch, centralę alarmową, sterownik automatyki i falownik fotowoltaiczny.
Tu najlepiej sprawdza się układ warstwowy: na wejściu budynku montuję ochronę główną, w szafie automatyki lub podrozdzielnicy daję typ 2, a przy samym odbiorniku stosuję typ 3. Jeżeli od rozdzielnicy do urządzenia jest ponad około 10 m, traktuję to jako sygnał, że jeden aparat już nie wystarczy. W przypadku fotowoltaiki i innych obwodów rozproszonych dochodzą jeszcze osobne zasady prowadzenia przewodów i koordynacji ochrony, więc tam nie warto zgadywać.
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, to tę: dobry montaż ogranicznika przepięć zaczyna się od lokalizacji, a nie od modelu. Najpierw wybieram miejsce przy wejściu zasilania, potem sprawdzam długość obwodów i dopiero na końcu decyduję, czy potrzebny jest typ 2 albo typ 3. W dobrze zrobionej instalacji liczy się krótka droga do PE, prosty układ przewodów i ochrona dopasowana do realnego układu domu, a nie do samego miejsca wolnego na szynie DIN.
