Najważniejsze rzeczy, które trzeba sprawdzić przed odbiorem i w eksploatacji
- Awaryjne oświetlenie ewakuacyjne w wymaganych budynkach powinno działać przez co najmniej 1 godzinę od zaniku zasilania podstawowego.
- Na drodze ewakuacyjnej przyjmuję minimum 1 lx, a w strefie otwartej średnio 0,5 lx z wyłączeniem pasa obwodowego 0,5 m.
- W pobliżu punktów pierwszej pomocy, gaśnic i przycisków alarmowych wymagane jest zwykle 5 lx na elemencie lub w jego bezpośrednim sąsiedztwie.
- Najważniejsze dokumenty to aktualne wymagania dla budynków, PN-EN 1838, PN-EN 50172, PN-EN IEC 60598-2-22 oraz PN-EN ISO 7010.
- W serwisie praktycznie zawsze stosuję dwa poziomy kontroli: krótki test funkcjonalny w cyklu miesięcznym i pełny test czasu działania raz w roku.
- Najczęstsze problemy to zużyte akumulatory, zabrudzone oprawy, zasłonięte znaki i brak rzetelnej dokumentacji z pomiarów.
Co sprawdzam w systemie, zanim sięgnę po miernik

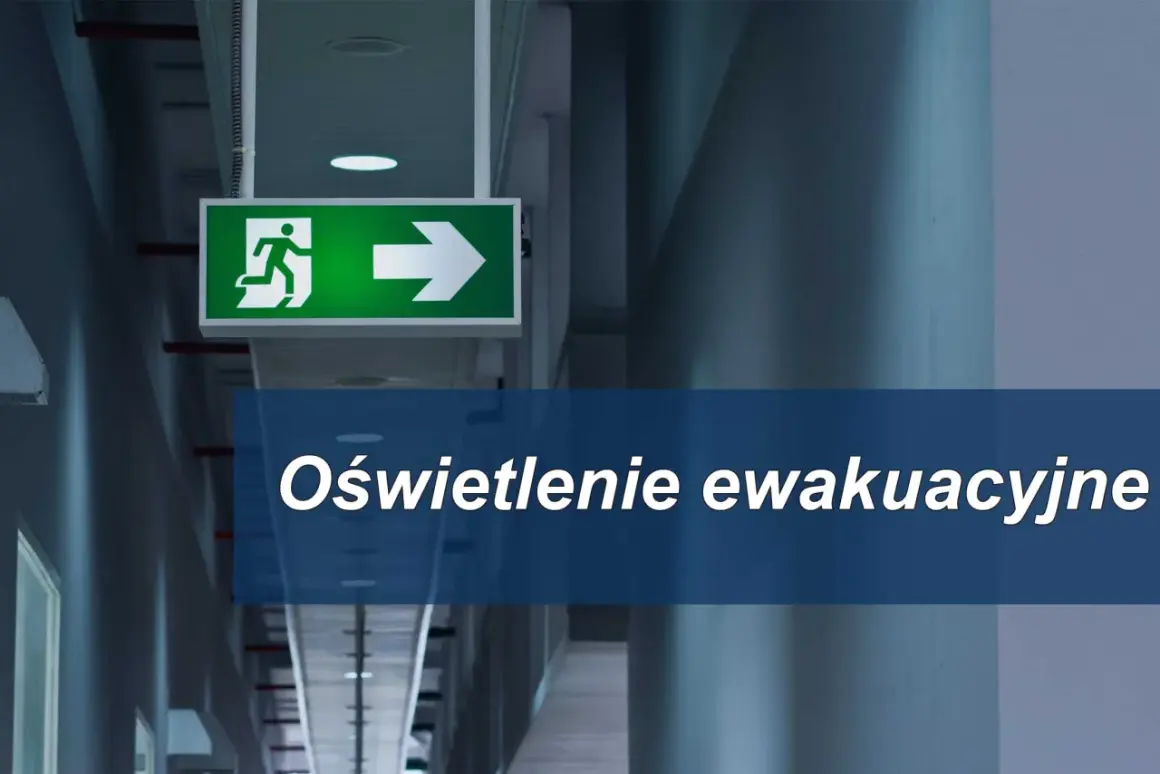

Zanim wykonam pomiary, robię szybki obchód. Interesuje mnie nie tylko sama oprawa, ale cały układ: wyjścia, schody, zmiany kierunku, skrzyżowania korytarzy, punkty pierwszej pomocy, gaśnice i miejsca, w których ktoś może się zatrzymać w panice. Jeśli regał, baner albo nowa zabudowa zasłania znak ewakuacyjny, to nawet sprawna oprawa nie rozwiązuje problemu.

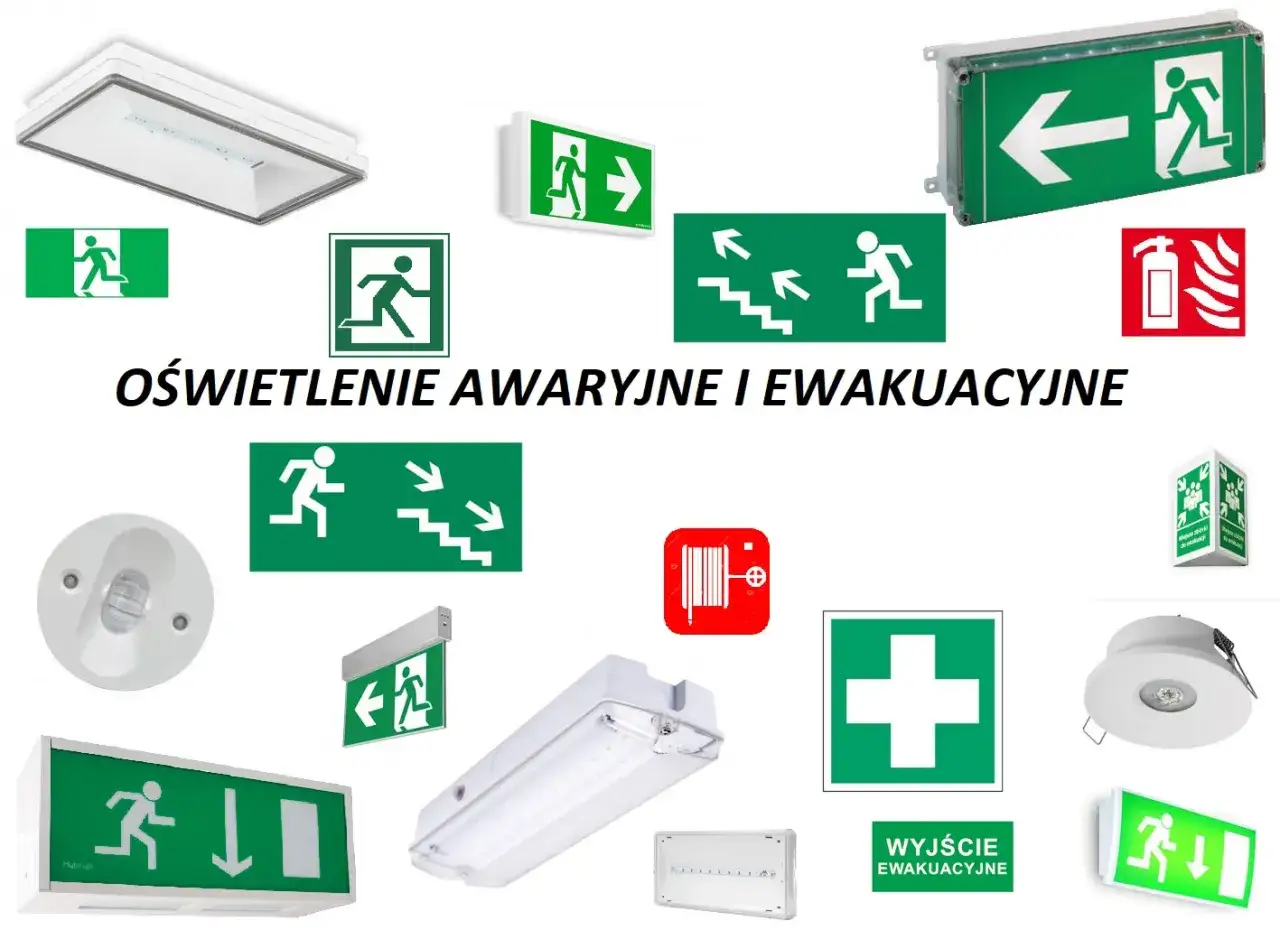

W praktyce patrzę też na sposób zasilania. Inaczej serwisuje się oprawy autonomiczne z własnym akumulatorem, inaczej system z centralną baterią, a jeszcze inaczej instalację z autotestem. Każdy z tych wariantów może być poprawny, ale każdy ma swoje punkty krytyczne: baterie, ładowanie, komunikację błędów i rzeczywisty zasięg świecenia.
Ten pierwszy, prosty przegląd często daje więcej niż od razu włączenie luksomierza. Dopiero gdy widzę, że układ jest fizycznie drożny, przechodzę do norm i parametrów, bo to one mówią mi, czy system jest rzeczywiście gotowy do pracy.
Jakie normy i przepisy wyznaczają dziś wymagania
W Polsce nie opieram się na jednym dokumencie. Dla oświetlenia awaryjnego liczy się połączenie przepisów budynkowych z normami, które opisują światło, sprzęt i eksploatację. To ważne, bo sam fakt zamontowania oprawy nie oznacza jeszcze, że instalacja spełnia wymagania przy realnej ewakuacji.
| Dokument | Co reguluje | Co sprawdzam w praktyce |
|---|---|---|
| Warunki techniczne budynków | Wskazują, w jakich obiektach trzeba stosować awaryjne oświetlenie ewakuacyjne i jak długo ma działać | Czy budynek rzeczywiście wymaga takiego systemu i czy przyjęto minimum 1 godzinę działania |
| PN-EN 1838 | Określa wymagania oświetleniowe dla dróg ewakuacyjnych, stref otwartych i wybranych punktów bezpieczeństwa | Poziom światła, równomierność, pokrycie trasy i to, czy oprawy obejmują całą szerokość drogi |
| PN-EN 50172 | Opisuje eksploatację, testy, dokumentację i utrzymanie systemu | Harmonogram testów, wpisy do dziennika, usuwanie usterek i potwierdzenie sprawności po naprawie |
| PN-EN IEC 60598-2-22 | Dotyczy samych opraw przeznaczonych do pracy awaryjnej | Czy oprawa i jej zasilanie są właściwe dla trybu awaryjnego, a nie tylko dla normalnej pracy |
| PN-EN ISO 7010 | Ujednolica znaki bezpieczeństwa i piktogramy ewakuacyjne | Czy oznaczenia są czytelne, zgodne i ustawione w miejscach, gdzie faktycznie prowadzą użytkownika |
W starszych projektach nadal spotyka się wcześniejsze oznaczenia wersji norm, ale przy nowym odbiorze wolę trzymać się aktualnej edycji wskazanej w dokumentacji i w obowiązujących wymaganiach dla budynku. To oszczędza dyskusji na etapie audytu i zwykle upraszcza serwis.
Kiedy mam już podstawę formalną, przechodzę do konkretu: liczb, które trzeba odczytać na miejscu, a nie zgadywać z pamięci.
Jakie parametry trzeba zmierzyć i zapisać
Najważniejszy błąd początkujących serwisów polega na tym, że patrzą tylko na to, czy oprawa się zaświeciła. To za mało. Interesuje mnie jeszcze, ile światła faktycznie daje, jak długo je utrzymuje i czy rozkład światła nie zostawia ciemnych dziur w trasie ewakuacyjnej.
| Parametr | Wartość, której szukam | Dlaczego to ma znaczenie |
|---|---|---|
| Czas działania | Co najmniej 1 godzina | To minimalny czas, w którym użytkownicy mają bezpiecznie opuścić obiekt po zaniku zasilania podstawowego |
| Droga ewakuacyjna | 1 lx na poziomie podłogi | Umożliwia rozpoznanie trasy, przeszkód i kierunku ruchu; w aktualnej praktyce patrzę na pokrycie całej szerokości drogi, a nie tylko na jej środek |
| Strefa otwarta | 0,5 lx średnio, bez obwodowego pasa 0,5 m | Chroni przed zagubieniem się w większych przestrzeniach i pozwala utrzymać orientację |
| Punkty pierwszej pomocy i sprzęt ppoż. | 5 lx w pobliżu elementu | Gaśnica, przycisk alarmowy albo apteczka muszą być szybko widoczne, nie tylko „gdzieś obok” |
| Równomierność | Stosunek maksymalnego do minimalnego natężenia nie gorszy niż 40:1 | Zbyt duże różnice światła tworzą martwe pola i utrudniają ocenę głębi |
| Reakcja po zaniku zasilania | Natychmiastowe przejście w tryb awaryjny | Nie ma sensu system, który świeci poprawnie dopiero po dłuższej zwłoce |
Jeżeli system chroni stanowiska o podwyższonym ryzyku, nie zgaduję parametrów „na oko”. W takich miejscach trzeba wrócić do projektu technologicznego i aktualnej edycji normy, bo wymagania zależą od konkretnej czynności i organizacji pracy. To samo dotyczy nietypowych sal, dużych przestrzeni otwartych i obiektów z miejscami schronienia dla osób z ograniczoną mobilnością.
Po samym pomiarze jeszcze nic nie jest zamknięte. Żeby instalacja była naprawdę przewidywalna, trzeba ją testować w rytmie, a nie tylko przy awarii.
Jak układam testy i konserwację w roku
Najprościej mówiąc, rozdzielam obsługę na trzy poziomy: szybki test, pełny test i reakcję na zmianę. Krótki test funkcjonalny sprawdza, czy oprawy się uruchamiają i czy system nie zgłasza błędów. Raz w roku robię test pełnego czasu działania oraz zapisuję wynik. Po wymianie akumulatora, modernizacji opraw albo zmianie układu pomieszczeń wykonuję kontrolę ponownie, bo układ po prostu już nie jest tym samym układem.W książce eksploatacji zapisuję datę testu, wynik, opis usterek i wykonane działania. Bez tego nawet dobrze działający system wygląda słabo podczas kontroli, bo nie ma śladu po tym, że ktoś faktycznie go utrzymywał. To detal, ale w praktyce bardzo ważny.
| Typ systemu | Co ułatwia serwis | Na co trzeba uważać | Kiedy wybór ma sens |
|---|---|---|---|
| Oprawy autonomiczne | Łatwa wymiana pojedynczego punktu i prosta rozbudowa | Wiele małych akumulatorów do pilnowania i większa liczba potencjalnych usterek | Małe i średnie obiekty, korytarze, lokale usługowe |
| Centralna bateria | Jedno miejsce nadzoru i łatwiejsza kontrola stanu całego układu | Jedna awaria centralna może wyłączyć większą część instalacji | Duże budynki, gdzie liczy się centralne sterowanie i monitoring |
| System autotestu | Mniej ręcznych kontroli i lepsza diagnostyka błędów | Nie zastępuje pomiarów, a jedynie porządkuje ich część | Obiekty o dużym ruchu i tam, gdzie liczy się szybkie wykrywanie awarii |
Autotest lub monitoring bardzo lubię, ale tylko wtedy, gdy ktoś realnie czyta komunikaty serwisowe. Sam alarm na panelu nie rozwiązuje problemu. Dopiero połączenie testów, wpisów i pomiarów daje mi pewność, że system zadziała także za kilka miesięcy, a nie tylko w dniu odbioru.
Jeśli harmonogram jest poukładany, przechodzę do sprawdzenia rzeczy, które najczęściej psują wynik pomiaru i później generują niepotrzebne koszty.
Najczęstsze błędy, które zaniżają wynik przeglądu
W praktyce największy problem nie leży w samej technologii, tylko w eksploatacji. Najczęściej widzę te same błędy, które powtarzają się w biurach, szkołach, magazynach i obiektach usługowych.
- Zużyte akumulatory - oprawa świeci, ale nie utrzymuje deklarowanego czasu. To klasyczny przypadek, który wychodzi dopiero po pełnym teście.
- Zabrudzone klosze i piktogramy - warstwa kurzu albo folia ochronna po remoncie potrafią obniżyć czytelność bardziej, niż się wydaje.
- Zasłonięte trasy ewakuacyjne - regał, roślina, ekspozytor albo nowa zabudowa potrafią wyciąć światło tam, gdzie jest najbardziej potrzebne.
- Źle ustawione oprawy przy schodach i zmianach kierunku - wtedy światło jest „gdzieś obok”, ale nie prowadzi użytkownika krok po kroku.
- Brak wpisów w dzienniku - system może działać, ale bez daty testu, wyniku i opisu napraw trudno go obronić podczas kontroli.
- Mylenie autotestu z pełnym przeglądem - sygnalizacja błędu to nie to samo co sprawdzenie rzeczywistego czasu działania i pokrycia trasy.
Z mojego doświadczenia właśnie te „drobiazgi” powodują najwięcej problemów. Nie dlatego, że są skomplikowane, tylko dlatego, że długo pozostają niewidoczne. System wygląda dobrze aż do momentu, w którym ktoś naprawdę potrzebuje go użyć.
Jeżeli ktoś usuwa takie błędy od razu, kolejny przegląd przebiega znacznie spokojniej. Wtedy zostaje już tylko dopięcie końcowych poprawek, a nie gaszenie pożaru organizacyjnego.
Co opłaca się poprawić od razu po nieudanym teście
Gdy wynik jest słabszy od wymagań, nie zaczynam od wymiany całego systemu. Najpierw poprawiam to, co daje największy efekt: baterie, zabrudzone oprawy, błędne lokalizacje znaków i aktualność planu ewakuacji. Dopiero potem sprawdzam, czy problem nie ma głębszej przyczyny, na przykład w ładowaniu, okablowaniu albo niewłaściwym doborze oprawy do miejsca montażu.Jeśli obiekt przeszedł remont, zmianę funkcji pomieszczeń albo reorganizację mebli i regałów, zawsze robię dodatkową weryfikację po zmianach. To zwykle tańsze niż późniejsze poprawki po kontrolnym pomiarze. W praktyce najbardziej opłaca się utrzymywać trzy rzeczy naraz: regularny test, aktualny dziennik i zgodność układu opraw z faktycznym sposobem użytkowania budynku.
Jeśli miałbym wskazać jedną zasadę, która robi największą różnicę, byłaby to konsekwencja: krótki test co miesiąc, pełny przegląd raz w roku i szybka korekta po każdej zmianie w obiekcie. Tyle zwykle wystarcza, żeby system nie tylko wyglądał poprawnie, ale rzeczywiście prowadził ludzi do wyjścia wtedy, gdy jest to potrzebne.
