Współczynnik mocy (PF) - Po co go mierzyć i jak poprawić?

Paulina Olszewska

Paulina Olszewska

|

25 marca 2026

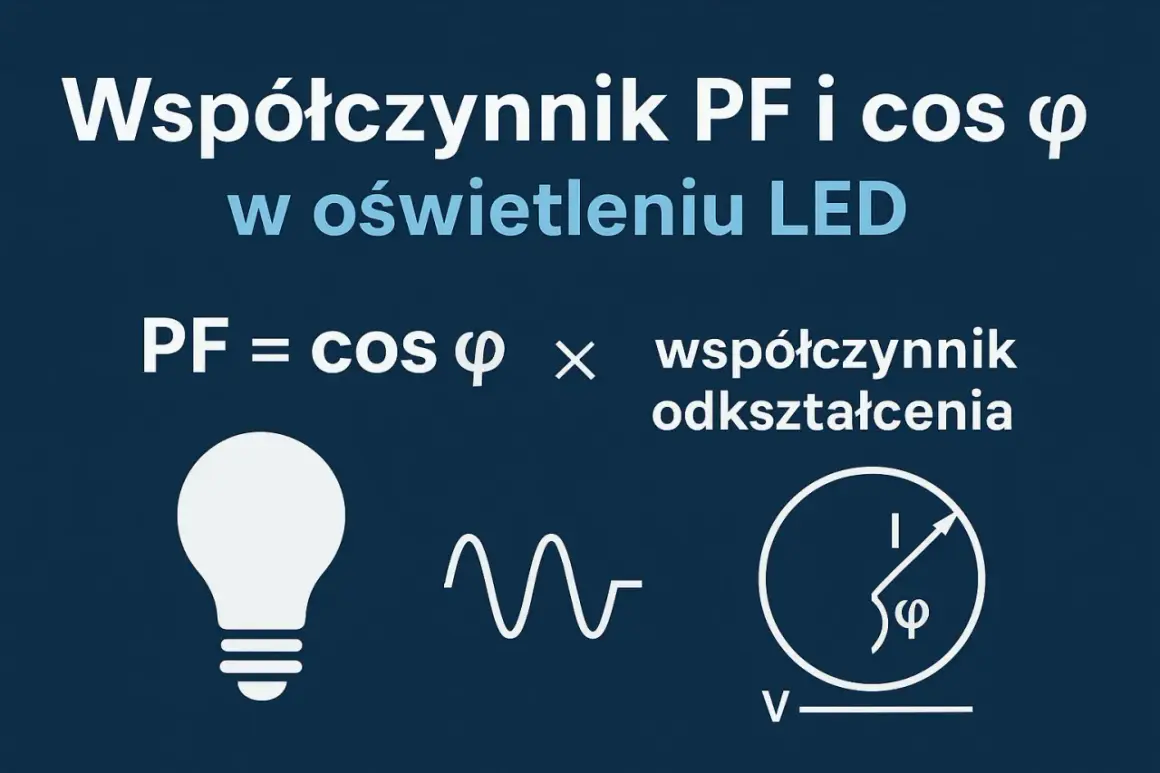

Współczynnik PF w oświetleniu LED to iloczyn cos φ i współczynnika odkształcenia.

W instalacjach AC współczynnik mocy mówi, ile z pobieranej energii naprawdę zamienia się w pracę, a ile krąży jako moc bierna. To ważne nie tylko dla inżyniera: wpływa na rachunki, dobór zabezpieczeń, obciążenie przewodów i opłacalność kompensacji. Ja patrzę na ten parametr zawsze razem z obciążeniem, charakterem urządzeń i taryfą, bo dopiero wtedy widać, czy problem jest techniczny, czy wynika z chwilowego profilu pracy.

Najważniejsze liczby i zasady, które porządkują temat

  • PF opisuje stosunek mocy czynnej do pozornej, więc pokazuje, jak efektywnie wykorzystywany jest prąd w instalacji.
  • Próg rozliczeniowy dla poboru indukcyjnego w praktyce taryfowej najczęściej opiera się na tgφ0 = 0,4, co odpowiada około 0,93 dla cos φ.
  • W instalacjach z LED-ami, falownikami i zasilaczami impulsowymi sam cos φ nie zawsze wystarcza, bo znaczenie mają też harmoniczne.
  • Za niskie wartości zwykle podnoszą koszty i obciążają sieć, a przekompensowanie pojemnościowe też potrafi generować opłaty.
  • Najbezpieczniej oceniać wynik na podstawie realnego profilu obciążenia, a nie samej tabliczki znamionowej urządzenia.

Jak ten parametr działa w obwodzie AC

W obwodzie prądu przemiennego nie cała pobierana energia zasila odbiornik w prostym sensie. Część idzie na moc czynną, czyli tę, która wykonuje pracę użyteczną, a część na moc bierną, która podtrzymuje pola elektromagnetyczne w silnikach, dławikach, zasilaczach czy układach świetlnych. Ich suma geometryczna tworzy moc pozorną, dlatego ten parametr jest tak dobrym skrótem do oceny, czy instalacja pracuje „lekko”, czy tylko pozornie działa poprawnie.

W praktyce używa się prostego wzoru: PF = P / S. Dodatkowo obowiązuje zależność S² = P² + Q², gdzie Q oznacza moc bierną. Jeśli odbiornik pobiera 8 kW przy PF równym 0,80, to moc pozorna wynosi 10 kVA. Ten sam odbiór przy PF 0,95 potrzebuje już tylko około 8,42 kVA, więc prąd w torze zasilania spada o blisko 16 procent. To właśnie dlatego poprawa wyniku często daje realną ulgę dla kabli, transformatorów i zabezpieczeń.

Ja zwykle tłumaczę to tak: im bliżej PF do 1, tym mniej „pustego” prądu krąży w instalacji. To nie jest detal księgowy, tylko parametr, który przekłada się na temperaturę przewodów, spadki napięcia i zapas mocy w rozdzielni. Żeby nie mylić symboli, poniżej rozpisuję je po kolei.

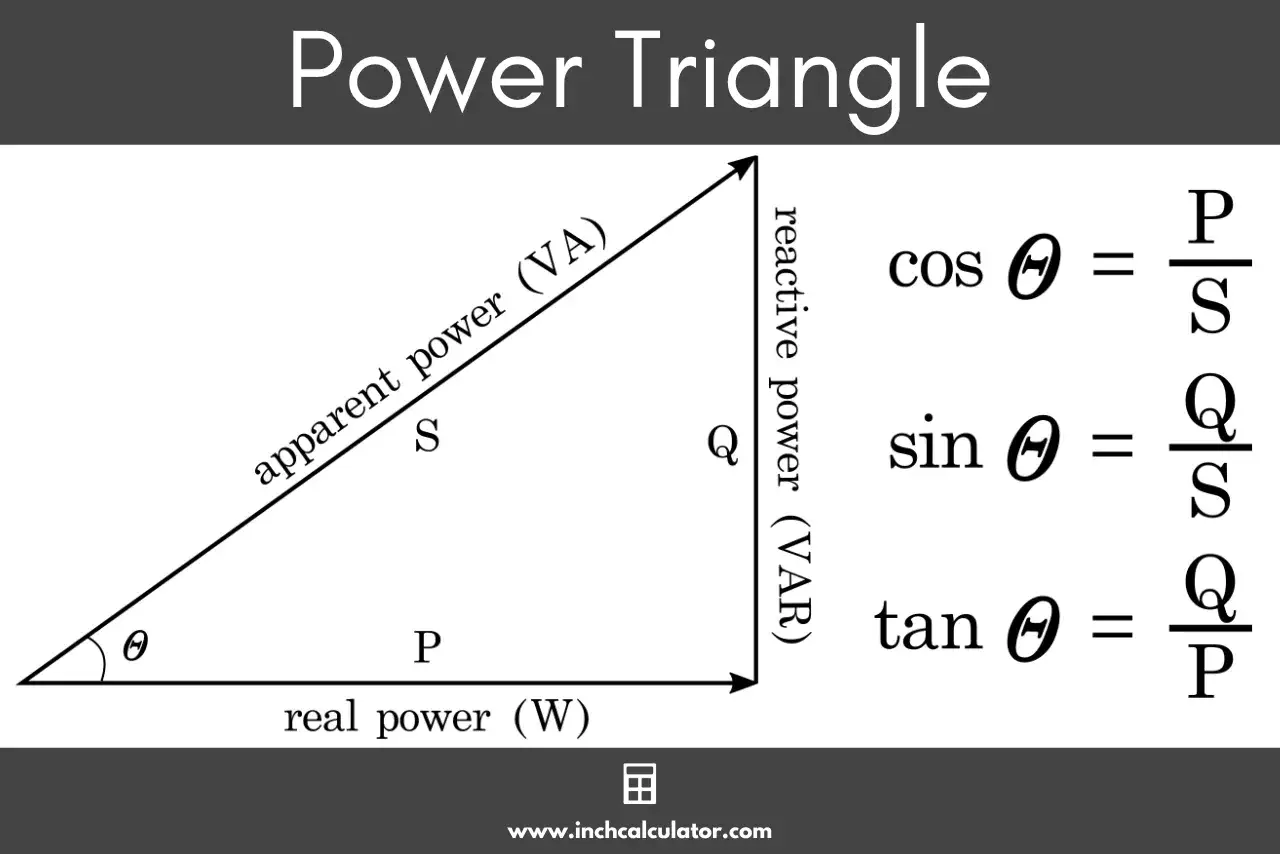

Trójkąt mocy przedstawia moc czynną (P), moc bierną (Q) i moc pozorną (S). Wzory pokazują, jak obliczyć współczynnik mocy cosinus kąta theta.

Jak odczytać cos φ, tg φ, kW, kVA i kVAr

Symbol Co oznacza Jednostka Dlaczego ma znaczenie
P Moc czynna kW To energia zamieniana na pracę, światło, ruch lub ciepło.
Q Moc bierna kVAr Nie wykonuje pracy użytkowej, ale obciąża sieć i odbiorniki.
S Moc pozorna kVA Pokazuje całkowite obciążenie źródła, przewodów i transformatora.
cos φ Wskaźnik przesunięcia fazowego bezwymiarowy Opisuje, jak bardzo prąd i napięcie są przesunięte względem siebie.
tg φ Stosunek Q do P bezwymiarowy Często służy do rozliczeń za energię bierną w taryfach operatorów.

Przy czystym przebiegu sinusoidalnym cos φ i PF są praktycznie tym samym. W nowoczesnych instalacjach to już nie zawsze prawda, bo falowniki, zasilacze impulsowe, LED-y i UPS-y wnoszą harmoniczne. Wtedy analizator może pokazać true PF, czyli pełny współczynnik uwzględniający zniekształcenia, oraz displacement PF, który bierze pod uwagę głównie przesunięcie fazowe składowej podstawowej. Jeśli te dwie wartości się różnią, to nie jest błąd urządzenia, tylko sygnał, że instalacja nie jest „czysta” elektrycznie.

W praktyce najważniejsze jest jedno: kW mówi o pracy użytecznej, kVA o obciążeniu infrastruktury, a kVAr o tym, ile energii krąży tam i z powrotem bez wykonania roboty. To prowadzi do pytania, które dla większości czytelników jest najważniejsze: jakie wartości są jeszcze zdrowe, a jakie zaczynają kosztować.

Jakie wartości są praktycznie dobre, a jakie zaczynają szkodzić

Zakres PF Ocena praktyczna Co zwykle oznacza
0,98-1,00 Bardzo dobry Instalacja jest dobrze dopasowana, a udział mocy biernej jest mały.
0,95-0,98 Dobry Najczęściej nie wymaga pilnej reakcji, jeśli nie ma dużych wahań obciążenia.
0,90-0,95 Akceptowalny, ale do obserwacji W większych instalacjach warto sprawdzić profil pracy i taryfę.
0,80-0,90 Słaby Rośnie prąd, spadki napięcia i ryzyko kosztów za energię bierną.
Poniżej 0,80 Problematyczny Warto wykonać pomiar i rozważyć kompensację albo przebudowę układu.
Nie oceniam jednak PF wyłącznie po samej liczbie. Silnik przy pełnym obciążeniu potrafi mieć wynik w okolicach 0,7-0,9, ale przy częściowym obciążeniu spada dużo niżej. Zdarza się, że jednostka pracująca na jednej czwartej mocy znamionowej schodzi nawet w okolice 0,3. To ważne, bo urządzenie może być „dobre” na papierze, a w realnej pracy zachowywać się słabo przez większość dnia.

W nowych instalacjach sensownym celem operacyjnym jest zwykle okolica 0,95 lub lepiej, ale tylko w punkcie rzeczywistej pracy, nie na sztucznie dobranym obciążeniu. Gdy PF jest dobry tylko chwilowo, a po zmroku albo przy małym poborze gwałtownie się pogarsza, problem wróci na fakturze albo w postaci niestabilnej pracy układu. Z tego powodu sam zakres liczbowy warto zawsze czytać razem z profilem obciążenia.

Skoro wiemy już, jak interpretować liczby, trzeba przejść do tego, co w praktyce ustalają normy i taryfy, bo tam zaczynają się rzeczy naprawdę istotne dla rachunków.

Jakie normy i progi rozliczeniowe obowiązują w Polsce

Tu łatwo o nieporozumienie: nie ma jednego prostego przepisu, który dla wszystkich odbiorców w Polsce narzuca minimalny PF w każdej sytuacji. W praktyce trzeba rozdzielić dwie rzeczy. Z jednej strony są normy jakości zasilania, takie jak EN 50160, które opisują głównie napięcie, częstotliwość i odchylenia parametrów sieci. Z drugiej strony są warunki przyłączenia i taryfy operatora, czyli to, co rzeczywiście decyduje o opłatach za energię bierną.

W rozliczeniach taryfowych dla poboru indukcyjnego najczęściej spotyka się próg tgφ0 = 0,4. To odpowiada w przybliżeniu PF na poziomie 0,93, więc margines nie jest duży. W umowie lub warunkach przyłączenia ten próg może być czasem doprecyzowany, a w szczególnych przypadkach obniżony, ale nie schodzi się z nim w nieskończoność. Z kolei dla poboru pojemnościowego rozliczenie bywa liczone od pierwszego kvarh, bez praktycznego progu tolerancji. To oznacza, że przekompensowanie też potrafi kosztować.

Właśnie dlatego dla firm i większych instalacji temat nie kończy się na pytaniu „jaki mam PF?”. Trzeba jeszcze sprawdzić trzy rzeczy: jaki próg tgφ0 zapisano w umowie, czy licznik rejestruje energię bierną w odpowiednich strefach oraz czy układ nie wpada w pojemnościowy charakter pracy przy małym obciążeniu. Jeżeli na fakturze pojawia się pozycja za energię bierną, to zwykle nie jest kara za sam fakt posiadania urządzeń, tylko za przekroczenie warunków rozliczeniowych.

Ta różnica między normą jakości a regułą rozliczeń ma duże znaczenie, bo dopiero ona tłumaczy, dlaczego poprawna technicznie instalacja nadal może generować dodatkowe koszty. A źródła tych kosztów są w praktyce dość powtarzalne.

Co najczęściej obniża wynik w oświetleniu i automatyce

Źródło problemu Co się dzieje Na co zwrócić uwagę
Silniki, pompy, sprężarki Pobierają moc bierną indukcyjną, zwłaszcza przy częściowym obciążeniu. Profil pracy, rozruchy, czas pracy na niskiej mocy.
Oprawy LED i zasilacze impulsowe Potrafią generować niski PF i harmoniczne, szczególnie w tańszych układach. Jakość drivera, aktywna korekcja, liczba opraw na jednej fazie.
UPS-y, falowniki, PV i magazyny energii Zmieniają charakter pracy instalacji i mogą zwiększać zniekształcenia. Tryb nocny, mały pobór, przekompensowanie pojemnościowe.
Ładowarki, routery, sterowniki smart home Każde pojedyncze urządzenie obciąża niewiele, ale suma bywa odczuwalna. Duża liczba urządzeń pracujących 24/7 na jednej rozdzielni.
Praca przy zbyt małym obciążeniu PF spada szybciej niż sama moc czynna. Czy urządzenie faktycznie pracuje w punkcie projektowym.

W domowej instalacji pojedyncza ładowarka nie zrobi dramatu, ale kilkadziesiąt opraw LED, kilka zasilaczy, sterownik rolet, centrala alarmowa i falownik PV już potrafią zmienić obraz. W obiekcie komercyjnym albo małej hali produkcyjnej dochodzą jeszcze wentylacja, klimatyzacja i napędy, więc suma zaczyna mieć znaczenie. To jest ten moment, w którym zaczynam myśleć nie o jednym odbiorniku, tylko o całym profilu pracy rozdzielni.

Jeśli problem wynika głównie z oświetlenia i elektroniki, samo zwiększanie pojemności kondensatorów często nie jest dobrym pomysłem. Najpierw trzeba dobrać metodę poprawy, która pasuje do typu obciążenia i nie stworzy nowego kłopotu.

Jak poprawić wynik bez przekompensowania

Najpierw mierzę, potem koryguję. To najbezpieczniejsza kolejność, bo instalacja z dużą liczbą odbiorników zmiennych nie lubi działań „na oko”. Jeśli obciążenie jest głównie indukcyjne, klasyczna kompensacja kondensatorowa bywa skuteczna. Jeżeli układ ma dużo harmonicznych albo zmienny profil, lepiej sprawdzają się rozwiązania bardziej selektywne.

  1. Zbierz dane z licznika lub analizatora przez kilka dni, a najlepiej przez pełny tydzień pracy.
  2. Sprawdź, czy problem dotyczy poboru indukcyjnego, pojemnościowego czy obu naraz.
  3. Porównaj PF przy pełnym i małym obciążeniu, bo to właśnie wtedy widać największe różnice.
  4. Do obciążeń stałych dobieraj kompensację stałą, a do zmiennych układ automatyczny ze stopniami kondensatorów.
  5. Jeśli w układzie są harmoniczne, rozważ dławiki odstrajające albo aktywny filtr, zamiast samej baterii kondensatorów.
  6. Po wdrożeniu sprawdź, czy instalacja nie weszła w przekompensowanie nocą lub przy małym poborze.

Tu właśnie wielu inwestorów popełnia błąd: zakłada, że im większa bateria kondensatorów, tym lepiej. To nie działa w ten sposób. Przy zmiennym obciążeniu zbyt agresywna kompensacja może podnieść napięcie, pogorszyć warunki pracy prosumentów, a nawet wywołać dodatkowe opłaty za charakter pojemnościowy. W instalacjach z fotowoltaiką, oprawami LED i automatyką domową trzeba patrzeć nie tylko na sam poziom PF, ale też na to, kiedy on spada i z jakiego powodu.

Gdy układ jest dobrze dobrany, poprawa bywa odczuwalna od razu: mniej grzeją się przewody, maleją spadki napięcia, a rozdzielnia zyskuje zapas. Jednak żeby taki efekt uzyskać bez przepłacania, warto przed modernizacją odpowiedzieć sobie na kilka bardzo konkretnych pytań.

Co sprawdzić przed modernizacją rozdzielni i oświetlenia

  • Czy na fakturze pojawia się pozycja za energię bierną i w jakich strefach jest naliczana.
  • Jaki próg tgφ0 zapisano w umowie albo warunkach przyłączenia.
  • Jak wygląda pobór przy małym obciążeniu, w nocy i poza sezonem grzewczym.
  • Czy główny problem generują silniki, LED-y, falowniki, UPS-y czy mieszanka kilku źródeł.
  • Czy w układzie występują harmoniczne, które wymagają filtra, a nie tylko kondensatora.
  • Czy poprawa ma dotyczyć całej instalacji, czy tylko jednego wydzielonego obwodu.

Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: nie zaczynaj od zakupu urządzenia, zacznij od pomiaru. W instalacjach z dużą liczbą LED-ów, falowników i automatyki domowej najwięcej zyskuje się wtedy, gdy dobiera się rozwiązanie do realnego profilu obciążenia, a nie do intuicji. To zwykle daje lepszy efekt techniczny, niższe ryzyko przekompensowania i bardziej przewidywalne rachunki.

FAQ - Najczęstsze pytania

Współczynnik mocy (Power Factor) to miara efektywności wykorzystania energii elektrycznej w instalacji AC. Określa stosunek mocy czynnej (wykonującej pracę) do mocy pozornej (całkowitej mocy pobieranej). Im bliżej 1, tym efektywniej.

Niski PF oznacza większy pobór prądu dla tej samej mocy czynnej. Skutkuje to większymi stratami energii, obciążeniem przewodów i transformatorów, spadkami napięcia oraz dodatkowymi opłatami za energię bierną od operatora sieci.

Wartości PF w zakresie 0,95-1,00 są bardzo dobre. Poniżej 0,90 instalacja staje się problematyczna, generując wyższe koszty i obciążając sieć. Wartość progowa dla rozliczeń to często ok. 0,93 (tgφ0 = 0,4).

Głównymi przyczynami są silniki elektryczne (zwłaszcza przy częściowym obciążeniu), oświetlenie LED, zasilacze impulsowe, falowniki oraz inne urządzenia elektroniczne, które wprowadzają moc bierną indukcyjną lub harmoniczne.

Poprawę PF uzyskuje się poprzez kompensację mocy biernej. Najczęściej stosuje się baterie kondensatorów (dla obciążeń indukcyjnych). W przypadku harmonicznych konieczne mogą być dławiki odstrajające lub aktywne filtry.
