Oprawa do salonu, sterownik instalacji albo obudowa modułu elektrycznego może mieć oznaczenie IP20, ale nie oznacza to pełnej ochrony przed kurzem ani wilgocią. Wyjaśniam, co dokładnie oznacza ten parametr, jak czytać jego dwie cyfry, gdzie można go bezpiecznie stosować i kiedy lepiej wybrać wyższy stopień ochrony.
IP20 sprawdza się głównie w suchych wnętrzach
- Pierwsza cyfra 2 oznacza ochronę przed ciałami stałymi o średnicy co najmniej 12,5 mm oraz dostępem palca do części niebezpiecznych.
- Druga cyfra 0 informuje o braku ochrony przed wodą.
- To rozwiązanie typowe dla suchych pomieszczeń, takich jak salon, sypialnia, korytarz czy biuro.
- IP20 nie chroni przed pyłem, zachlapaniem, parą wodną ani strumieniem wody.
- Przy wyborze oprawy trzeba sprawdzić także miejsce montażu, strefę wilgotną i instrukcję producenta.
Co dokładnie oznacza oznaczenie IP20

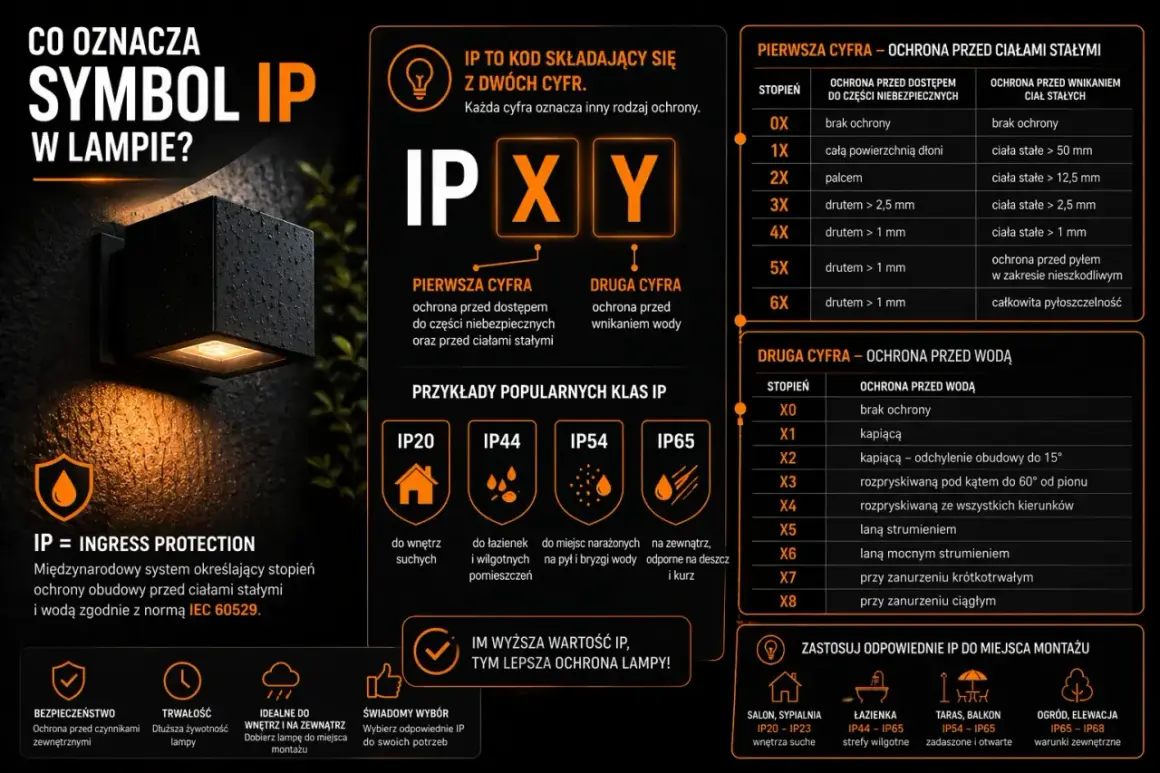

Symbol IP pochodzi od angielskiego określenia Ingress Protection, czyli stopnia ochrony zapewnianego przez obudowę. W przypadku oznaczenia IP20 pierwsza cyfra opisuje ochronę przed ciałami stałymi, a druga dotyczy wody i innych cieczy.Cyfra 2 nie oznacza ochrony przed każdym większym przedmiotem. Obudowa powinna ograniczać dostęp do elementów niebezpiecznych oraz uniemożliwiać wniknięcie ciał stałych o średnicy 12,5 mm lub większej. W praktyce chodzi przede wszystkim o ochronę przed przypadkowym dotknięciem palcem.
To ważne rozróżnienie. Taka obudowa może zabezpieczać użytkownika przed kontaktem z częścią pod napięciem, ale jednocześnie przez jej otwory może przedostawać się drobny pył, piasek albo włókna. IP20 nie jest klasą pyłoszczelności.
Druga cyfra, czyli 0, ma jeszcze prostsze znaczenie. Oznacza brak deklarowanej ochrony przed wodą. Nie należy więc zakładać, że produkt z takim oznaczeniem wytrzyma przypadkowe zachlapanie, wilgotne powietrze albo krople spadające z góry.
Jak IP20 wiąże się z normą i testami
Stopnie ochrony obudów opisuje norma IEC 60529, w Europie spotykana także jako EN 60529, a w polskiej dokumentacji jako PN-EN 60529. Norma porządkuje sposób oznaczania i testowania obudów urządzeń elektrycznych, dzięki czemu symbol IP ma podobne znaczenie niezależnie od marki produktu.
Podczas oceny pierwszej cyfry stosuje się między innymi element testowy odpowiadający palcowi. Dla poziomu 2 sprawdza się, czy palec może dotrzeć do niebezpiecznych części oraz czy ciało stałe o określonych wymiarach przejdzie przez otwór. Nie jest to jednak test odporności na kurz ani próba potwierdzająca bezpieczeństwo w każdych warunkach montażowych.
Drugie zero oznacza, że dla wody nie zadeklarowano żadnego poziomu ochrony. W zapisie technicznym można spotkać także formę IP2X, gdy opisano wyłącznie ochronę przed ciałami stałymi, oraz IPX0, gdy podano tylko brak ochrony przed wodą.
Sam kod IP nie mówi natomiast nic o kilku innych cechach urządzenia. Nie określa między innymi:
- klasy ochronności elektrycznej,
- odporności na uderzenia i wibracje,
- odporności na promieniowanie UV,
- odporności na korozję i środki chemiczne,
- maksymalnej temperatury pracy,
- bezpieczeństwa po samodzielnym przerobieniu obudowy.
Z mojego punktu widzenia to jeden z najczęściej pomijanych aspektów. Klient widzi symbol IP na oprawie i próbuje wyciągnąć z niego wnioski dotyczące całego produktu, choć norma opisuje przede wszystkim ochronę obudowy przed dostępem i wnikaniem określonych czynników.
Gdzie można bezpiecznie zastosować IP20 w domu
Oprawy i urządzenia o tym stopniu ochrony najlepiej sprawdzają się w suchych pomieszczeniach. Typowe przykłady to salon, sypialnia, garderoba, korytarz, domowe biuro albo część sufitu w pokoju dziennym.
W inteligentnych instalacjach domowych podobne oznaczenie często pojawia się przy modułach montowanych w rozdzielnicy, centralach sterujących, zasilaczach i elementach automatyki umieszczonych wewnątrz obudowy. Jeżeli urządzenie znajduje się w suchym, zamkniętym miejscu, a producent dopuszcza taki montaż, IP20 może być wystarczające.
W przypadku oświetlenia trzeba ocenić nie tylko nazwę pomieszczenia, lecz także dokładne miejsce montażu. Lampa sufitowa w salonie pracuje w innych warunkach niż oprawa nad blatem kuchennym, nawet jeśli oba produkty znajdują się wewnątrz budynku.
| Miejsce montażu | Czy IP20 zwykle wystarczy | Na co uważać |
|---|---|---|
| Salon i sypialnia | Tak | Unikać zalania podczas sprzątania i montażu w pobliżu otwartego okna. |
| Korytarz i garderoba | Zwykle tak | Sprawdzić, czy w pomieszczeniu nie występuje podwyższona wilgotność. |
| Kuchnia | Zależy od miejsca | Nad zlewem, płytą i blatem lepiej stosować wyższy stopień ochrony. |
| Łazienka | Zwykle nie | Trzeba uwzględnić strefę ochronną i ryzyko kontaktu z wodą. |
| Balkon, taras i elewacja | Nie | Deszcz, rosa i skraplanie wymagają produktu przeznaczonego na zewnątrz. |
W kuchni lub łazience sam fakt, że urządzenie znajduje się „pod dachem”, nie rozwiązuje problemu. Para, skraplanie i przypadkowe krople mogą pojawić się tam, gdzie na pierwszy rzut oka panują dość suche warunki.
Kiedy IP20 to za mało
Najprostsza zasada brzmi tak: jeśli urządzenie może mieć kontakt z wodą, wilgocią albo dużą ilością pyłu, należy szukać wyższego oznaczenia. IP20 nie powinno być traktowane jako uniwersalna klasa do wnętrz, tylko jako poziom przeznaczony do określonych, suchych warunków.
Przydatne porównanie wygląda następująco:
| Oznaczenie | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP20 | Obiekty od 12,5 mm, ochrona przed dostępem palca | Brak | Suche pomieszczenia |
| IP21 | Jak przy IP20 | Krople spadające pionowo | Wnętrza, gdzie możliwe są niewielkie skropliny |
| IP44 | Obiekty od 1 mm | Zachlapanie z różnych kierunków | Kuchnia, część łazienki, zadaszone miejsca |
| IP54 | Ograniczone wnikanie pyłu | Zachlapanie z różnych kierunków | Warsztat, garaż, pomieszczenia techniczne |
| IP65 | Pyłoszczelność | Strumienie wody | Wybrane zastosowania zewnętrzne i przemysłowe |
Szczególnej ostrożności wymagają łazienki. W pobliżu wanny, prysznica i umywalki znaczenie ma nie tylko IP, lecz także położenie urządzenia względem stref ochronnych, sposób zasilania i wymagania instalacji elektrycznej. W takim miejscu decyzję powinien potwierdzić elektryk, a nie wyłącznie opis produktu w sklepie.
Jak nie pomylić parametrów przy zakupie
Najczęstszy błąd polega na odczytaniu pierwszej cyfry jako informacji o pełnej odporności mechanicznej. Cyfra 2 nie mówi, że obudowa jest odporna na uderzenia, nacisk lub intensywne użytkowanie. Oznacza tylko konkretny poziom ochrony przed dostępem i większymi ciałami stałymi.
Druga pomyłka to utożsamianie IP20 z ochroną przed kurzem. Drobną elektronikę, pył budowlany i opiłki mogą bez problemu narazić na uszkodzenie urządzenie o takim oznaczeniu. W garażu, kotłowni czy warsztacie często rozsądniejszy będzie produkt co najmniej IP54, o ile jego dokumentacja potwierdza takie zastosowanie.
Przed montażem sprawdzam kilka informacji w karcie katalogowej:
- pełne oznaczenie IP, a nie tylko ogólną informację „do wnętrz”,
- warunki otoczenia i dopuszczalny zakres temperatur,
- pozycję pracy urządzenia, ponieważ niektóre obudowy zachowują parametry tylko w określonym ułożeniu,
- czy otwory montażowe, dławnice i przewody nie obniżają deklarowanej ochrony,
- czy producent dopuszcza stosowanie produktu w konkretnej strefie pomieszczenia.
Ważna jest także późniejsza ingerencja w obudowę. Wywiercenie dodatkowego otworu, zdjęcie pokrywy albo użycie niepasującej dławnicy może sprawić, że oryginalny stopień ochrony przestanie obowiązywać. To szczególnie istotne przy modułach automatyki i zasilaczach instalowanych w miejscach narażonych na pył.
Nie traktowałbym też oznaczenia IP jako zamiennika instrukcji. Producent może określić dodatkowe ograniczenia dotyczące montażu, wentylacji, czyszczenia albo odległości od źródeł wody. Te informacje mają praktycznie większą wartość niż samo porównanie dwóch cyfr.
Co sprawdzić przed montażem urządzenia z IP20
Jeśli urządzenie ma trafić do suchego pokoju, IP20 zwykle jest rozsądnym i wystarczającym wyborem. Przed zakupem dobrze jednak odpowiedzieć sobie na trzy pytania: czy w miejscu montażu pojawia się woda, czy występuje dużo pyłu oraz czy obudowa pozostanie nienaruszona po instalacji.
- Do salonu lub sypialni wybierz IP20, gdy miejsce jest suche i osłonięte.
- Do kuchni przeanalizuj odległość od zlewu, płyty grzewczej i blatu.
- Do łazienki sprawdź strefę montażu oraz wymagania instalacji, zamiast kierować się wyłącznie ceną.
- Do garażu lub warsztatu rozważ ochronę przed pyłem, nie tylko przed dotykiem.
- Na zewnątrz wybierz oprawę z klasą przewidzianą do deszczu i skraplania.
Moja praktyczna rada jest prosta: najpierw określ warunki, a dopiero potem wybierz symbol IP. Dzięki temu nie przepłacisz za przesadnie szczelną obudowę w pokoju, ale też nie zamontujesz delikatnego urządzenia tam, gdzie wilgoć lub pył szybko wystawią je na próbę.
W przypadku oświetlenia sprawdź dodatkowo, czy podany parametr dotyczy całej oprawy, czy tylko konkretnego elementu. Żarówka, zasilacz, puszka przyłączeniowa i klosz mogą mieć różne wymagania, a końcowe bezpieczeństwo zależy od kompletnego, prawidłowo zamontowanego zestawu.
IP20 oznacza więc ochronę przed dostępem palca i większymi ciałami stałymi, ale nie zapewnia ochrony przed wodą ani pyłem. Do suchych wnętrz jest często wystarczające, natomiast przy wilgoci, zachlapaniu lub zapylonym otoczeniu trzeba sięgnąć po wyższy stopień i sprawdzić dodatkowe wymagania producenta.
